Blauberg CD-2

  • Beschreibung
  • Downloads
  • Technische Daten
  • Anschlussschema
Beschreibung
Beschreibung
EIGENSCHAFTEN

Messung der CO2-Konzentration im Raum. Steuerung der Ventilatorleistung in Übereinstimmung mit der CO2-Konzentration. Effizientes Mittel zur Energieeinsparung.

AUFBAU

Der Sensor hat zwei separate Ausgänge. Der eine ist ein potenzialfreier Relais-Schließerkontakt, der andere ein Analogausgang 0–10 V, welcher auf 2–10 V/0–20 mA/4–20 mA umgestellt werden kann. Der Relaisausgang wird zum Ein-/Ausschalten des Ventilators je nach CO2-Konzentration verwendet, der Analogausgang sorgt für eine stufenlose Drehzahlregelung des Ventilators. In diesem Fall ist ein Ventilator mit EC-Motor bzw. ein zusätzlicher Drehzahlregler des Ventilators mit Eingang 0-10 V notwendig. Bei der stufenlosen Regelung wird die Drehzahl des Ventilators entsprechend der CO2-Konzentration geändert. Dank dem Relaisund Analogausgang ist der Sensor mit allen Belüftungssystemen kompatibel. Die Selbstkalibrierung gewährleistet den einwandfreien Betrieb während der ganzen Betriebszeit.

  MODIFIKATIONEN

CD-2: keine Anzeigen und keine Ein-/Aus-Taste zur Verfügung. Dieses Modell wird eingesetzt, wenn die Ein-/ Ausschaltung der Belüftung im Raum nicht empfohlen ist, z.B. in Unterrichtsräumen und öffentlichen Räumen.

MONTAGE UND STROMVERSORGUNG

Aufputz-Wandmontage. Die Stromversorgung erfolgt über Niederspannung 24 VAC. Der Sensor verfügt über eine Buchse für Netzteil AT, erhältlich als ein Zubehörteil (Modell AT-220/25).

Technische Unterlagen
Technische Unterlagen
Wählen Sie den Art des Dokuments
  • Kataloge
  • Technische Dokumentation
  • Zertifikate
CD - Datenblatt (pdf 218.82Kb)
CD-2 - Bedienungsanleitung (pdf 283.61Kb)
CD-2 - Bild (png 292.74Kb)
Technische Daten
Technische Daten
Parameter Kenndaten
Stromquelle/ Aufnahme 24 VAC (50/60 HZ±10 %), 24 VDC / max. 1,6 W
Gasanalysator Nichtdispersiver IR-Sensor mit selbstkalibrierendem System
CO2-Messbereich 0–2000 ppm
Genauigkeit bei 25 °C, 2000 ppm ±30 ppm + 3 % Ablesen
Reaktionszeit max. 2 Minuten
Erwärmungszeit beim
 Einschalten
2 Stunden (Inbetriebsetzung)
2 Minuten (Betriebszustand)
Analogausgang 0–10 VDC (Werkseinstellung),
4–20 mA über Jumper einstellbar
Relaisausgang 1x2 A Schaltlast
Vier Einstellpositionen, je nach Jumper
Betriebs- und Lagerungsbedingungen 0–50 °C; 0–95 % RF (ohne Kondensatbildung)
0–50 °C

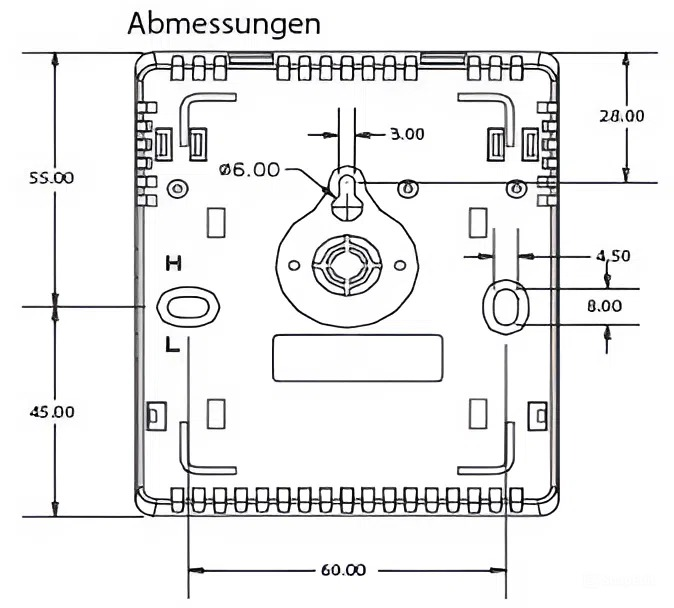

Außenabmessungen 100x80x30 mm
Anschlussschema
Anschlussschema
