CIVIC EC LBE2CP 1200 R S21 V.2

Die Lüftungsanlagen CIVIC EC LB V.2 sind für die Einzelraumlüftung in Schulklassen, Büroräumen und anderen öffentlichen und gewerblichen Räumlichkeiten ausgelegt.
  • Leistungsaufnahme des Vorheizregisters: 3150 W
  • Leistungsaufnahme des Nachheizregisters: 2110 W
  • Schalldruckpegel LpA bei 3 m: 30 dB(A)
  • Schalldruckpegel LpA bei 1 m: 40 dB(A)
  • Wärmetauschertyp: Gegenstrom
  • Material des Wärmetauschers: Polystyrol
  • Zuluftfilter: ISO ePM1 ≥ 50 % (F7)
  • Abluftfilter: ISO Coarse ≥ 60 % (G4)
  • Schallgedämmtes Gehäuse
  • Bypass: Automatisch
  • Vorheizregister: Eingebaut
  • Nachheizregister: Eingebaut
  • BMS-Protokoll: Modbus
  • Steuerung: Smartphone
  • Gehäusematerial: Beschichteter Stahl
  • Feuchtigkeitssensor: Optional
  • CO2-Sensor: Optional
  • PM2,5-Sensor: Optional
  • Temperatursensor
Maßeinheit CIVIC EC LBE2CP 1200 R S21 V.2
Stutzengröße mm 400
Phasen - 3
Maximale Versorgungsspannung V 400
Minimale Versorgungsspannung V 400
Netzfrequenz Hz 50/60
Nennleistung W 345
Leistungsaufnahme des Vorheizregisters W 3150
Leistungsaufnahme des Nachheizregisters W 2110
Stromaufnahme A 18.7
Maximaler Volumenstrom bei 50 Hz m³/h 1240
Schalldruckpegel LpA bei 3 m dB(A) 30
Schalldruckpegel LpA bei 1 m dB(A) 40
Maximale Effizienz der Wärmerückgewinnung % 96
Wärmetauschertyp - Gegenstrom
Material des Wärmetauschers - Polystyrol
Gewicht kg 363
Zuluftfilter - ISO ePM1 ≥ 50 % (F7)
Abluftfilter - ISO Coarse ≥ 60 % (G4)
Maximale Fördermitteltemperatur °С 40
Minimale Fördermitteltemperatur °С -25
Minimale Lufttemperatur der Umgebung °С 1
Maximale Lufttemperatur der Umgebung °С 40
Schutzart - IP20
Maximale Luftfeuchtigkeit der Umgebung % 60
Motorschutzart - IP44
Minimale Wandstärke mm 100
Maximale Wandstärke mm 2000
Artikelnummer - 8088933
Datenblatt
CIVIC EC LB V.2 - Datenblatt
1.41 MB
Anleitung
S21 - Betriebsanleitung
9.34 MB
Anleitung
CIVIC EC LB V.2 - Betriebsanleitung (BV_GmbH142DE-08)
3.62 MB
Anleitung
S22 - Betriebsanleitung (BV_GmbH55-9DE-03)
2.26 MB
Anleitung
S22 WiFi - Betriebsanleitung (Anleitung_S22 WiFi_CW_200901-02)
1.82 MB
Anleitung
CIVIC EC LB 1200 V.2 - Betriebsanleitung (BV_Gmbh142-1DE-03)
3.77 MB
Anleitung
Modbus-Tabelle zum Anschluss der Steuerung S21 an das BMS - Betriebsanleitung
144 KB
Bilder
CIVIC EC LBE2CP 1200 R S21 V.2 - bild 1
322 KB

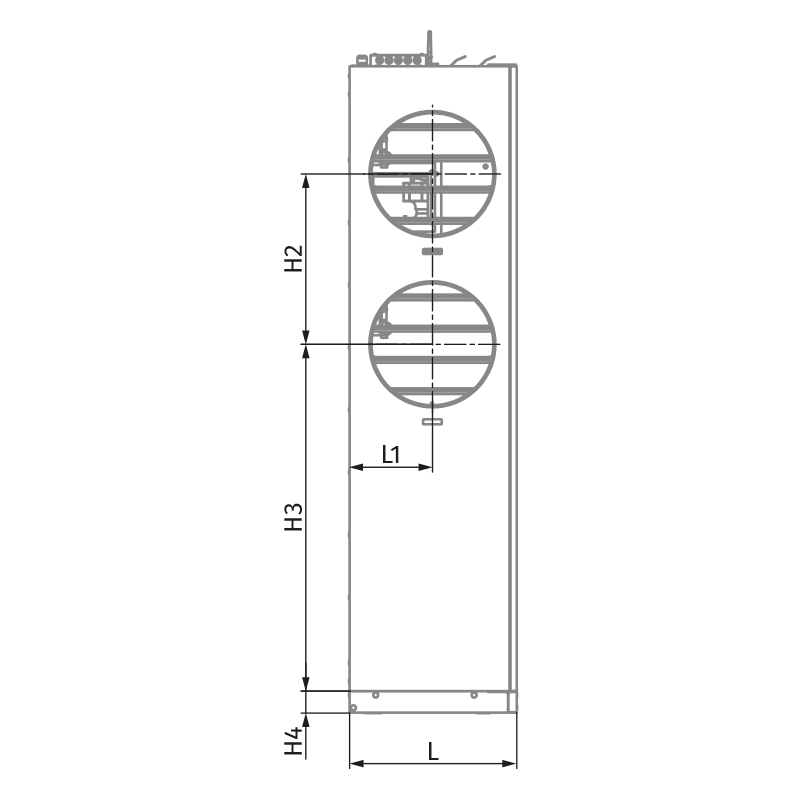

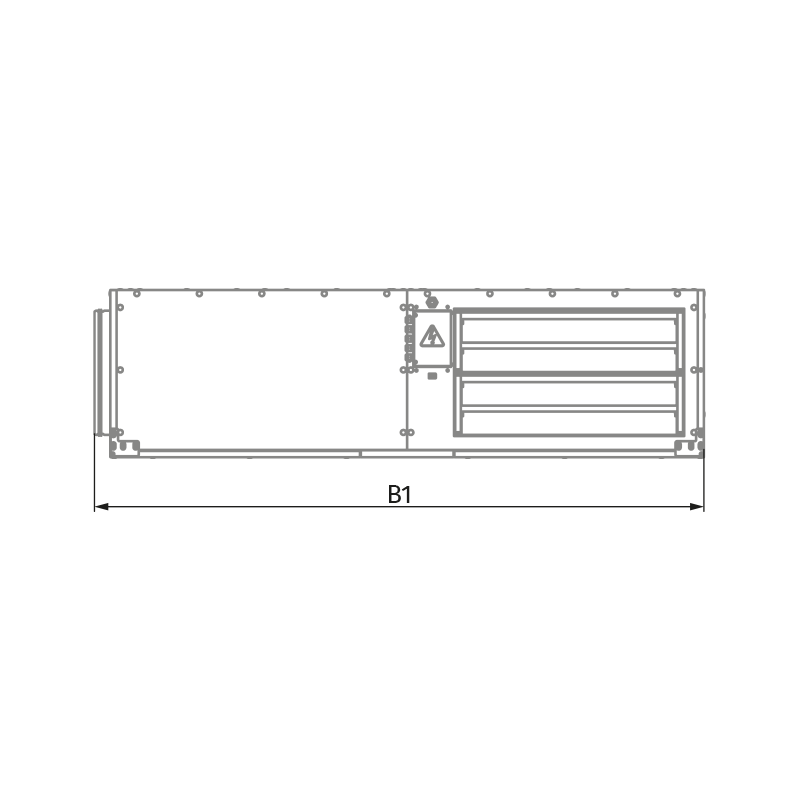

∅ D H H1 H2 H3 H4 L L1 B B1
400 2000 2106 545 1110 70 535 265 1900 1951
