KOMFORT EC DBE 550-E L S21 DTV

Zentrales Deckengerät mit elektrischem Heizregister

	Maßeinheit	KOMFORT EC DBE 550-E L S21 DTV
Stutzengröße	mm	200
Phasen	-	1
Maximale Versorgungsspannung	V	230
Minimale Versorgungsspannung	V	230
Netzfrequenz	Hz	50/60
Nennleistung	W	322
Leistungsaufnahme des Nachheizregisters	W	2000
Stromaufnahme	A	11.1
Maximaler Volumenstrom bei 50 Hz	m³/h	608
Drehzahl bei 50 Hz	-	3100
Schalldruckpegel LpA bei 3 m	dB(A)	30
Maximale Effizienz der Wärmerückgewinnung	%	87
Wärmetauschertyp	-	Gegenstrom
Material des Wärmetauschers	-	Enthalpie
Gewicht	kg	67
Zuluftfilter	-	G4 (optional: F7)
Abluftfilter	-	G4
Maximale Fördermitteltemperatur	°С	40
Minimale Fördermitteltemperatur	°С	-25
Minimale Lufttemperatur der Umgebung	°С	1
Maximale Lufttemperatur der Umgebung	°С	40
Schutzart	-	IP22
Maximale Luftfeuchtigkeit der Umgebung	%	60
Motorschutzart	-	IP44
Artikelnummer	-	8073304

Warenzeichen	Blauberg
Modell	KOMFORT EC DBE 550-E L S21 DTV
Spezifischer Energieverbrauch (SEV) (kWh/(m²/a))	Kalt		Durchschnittlich		Warm
	-74.9	A+	-38.8	A	-15.5	E
Typ des Lüftungsgeräts	Bidirektional
Antriebsart	Drehzahlregelung
Typ des Wärmerückgewinnungssystems	Rekuperativ
Wärmerückgewinnungseffizienz bei Referenzvolumenstrom (%)	73
Maximaler Luftvolumenstrom (m³/h)	543
Elektrische Eingangsleistung (W)	322
Referenzvolumenstrom (m³/s)	0.106
Referenzdruckdifferenz (Pa)	50
Spezifische Leistungsaufnahme (SPI) (W/(m³/h))	0.316
Steuerungstypologie	Örtliche Bedarfssteuerung
Maximale interne Leckagerate (%)	2.7
Maximale externe Leckagerate (%)	2.7
Anlagentyp	RVU BVU
Schallleistungspegel (dB(A))	50
Jährlicher Stromverbrauch (JSV) (kWh/a)	Kalt		Durchschnittlich		Warm
	749		212		167
Jährliche Einsparung an Heizenergie (JEH) (kWh/a)	Kalt		Durchschnittlich		Warm
	8493		4341		1963

Datenblatt

KOMFORT EC DBE - Datenblatt

2.19 MB

Datenblatt

KOMFORT EC DBE 550-E R S21 - Energielabel

82 KB

Datenblatt

KOMFORT EC DBE 550-E R S21 - Produktdatenblatt

64 KB

Anleitung

KOMFORT EC DBE 2000 (3000) - Betriebsanleitung (BV_GmbH225-1DE-04)

4.46 MB

Anleitung

KOMFORT EC DBE 300/550/900 - Betriebsanleitung (BV_GmbH217-3DE-02)

3.24 MB

Anleitung

S21 - Betriebsanleitung (BV_GmbH55-8DE-05)

9.34 MB

BIM/CAD-Modelle

KOMFORT EC DBE/DBW - BIM model

2.02 MB

BIM/CAD-Modelle

KOMFORT EC DBE 550(-E) L - CAD Modell

1.17 MB

Bilder

KOMFORT EC DBE 550-E L S21 DTV - bild 1

305 KB

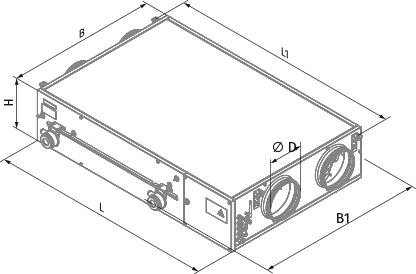

Ø D	B	B1	H	L	L1
200	827	960	280	1238	1291
