KOMFORT EC DBW 550-E R S21 DTV

Zentrales Deckengerät mit Warmwasser- oder Glykol-Nachheizregister

	Maßeinheit	KOMFORT EC DBW 550-E R S21 DTV
Phasen	-	1
Minimale Versorgungsspannung	V	230
Maximale Versorgungsspannung	V	230
Netzfrequenz	Hz	50/60
Nennleistung	W	322
Stromaufnahme	A	2.4
Maximaler Volumenstrom bei 50 Hz	m³/h	608
Schalldruckpegel LpA bei 3 m	dB(A)	30
Maximale Effizienz der Wärmerückgewinnung	%	87
Wärmetauschertyp	-	Gegenstrom
Material des Wärmetauschers	-	Enthalpie
Gewicht	kg	68
Abluftfilter	-	G4
Zuluftfilter	-	G4 (optional: F7)
Maximale Fördermitteltemperatur	°С	40
Minimale Fördermitteltemperatur	°С	-25
Minimale Lufttemperatur der Umgebung	°С	1
Maximale Lufttemperatur der Umgebung	°С	40
Maximale Luftfeuchtigkeit der Umgebung	%	60
Schutzart	-	IP22
Motorschutzart	-	IP44
Artikelnummer	-	8073359

Warenzeichen	Blauberg
Modell	KOMFORT EC DBW 550-E R S21 DTV
Spezifischer Energieverbrauch (SEV) (kWh/(m²/a))	Kalt		Durchschnittlich		Warm
	-74.9	A+	-38.8	A	-15.5	E
Typ des Lüftungsgeräts	Bidirektional
Antriebsart	Drehzahlregelung
Typ des Wärmerückgewinnungssystems	Rekuperativ
Wärmerückgewinnungseffizienz bei Referenzvolumenstrom (%)	73
Maximaler Luftvolumenstrom (m³/h)	543
Elektrische Eingangsleistung (W)	322
Referenzvolumenstrom (m³/s)	0.106
Referenzdruckdifferenz (Pa)	50
Spezifische Leistungsaufnahme (SPI) (W/(m³/h))	0.316
Steuerungstypologie	Örtliche Bedarfssteuerung
Maximale interne Leckagerate (%)	2.7
Maximale externe Leckagerate (%)	2.7
Schallleistungspegel (dB(A))	50
Anlagentyp	RVU BVU
Jährlicher Stromverbrauch (JSV) (kWh/a)	Kalt		Durchschnittlich		Warm
	749		212		167
Jährliche Einsparung an Heizenergie (JEH) (kWh/a)	Kalt		Durchschnittlich		Warm
	8493		4341		1963

Datenblatt

KOMFORT EC DBW - Datenblatt

3.26 MB

Datenblatt

KOMFORT EC DBW 550-E R S21 - Energielabel

83 KB

Datenblatt

KOMFORT EC DBW 550-E R S21 - Produktdatenblatt

65 KB

Anleitung

KOMFORT EC DBW 550 (900) - Betriebsanleitung (BV_GmbH217-4DE-03)

3.09 MB

Anleitung

KOMFORT EC DBW 2000/3000 - Betriebsanleitung (BV_GmbH225-2DE-05)

5.7 MB

Anleitung

S21 - Betriebsanleitung

9.34 MB

BIM/CAD-Modelle

KOMFORT EC DBE/DBW - BIM model

2.02 MB

Bilder

KOMFORT EC DBW 550-E R S21 DTV - bild 1

315 KB

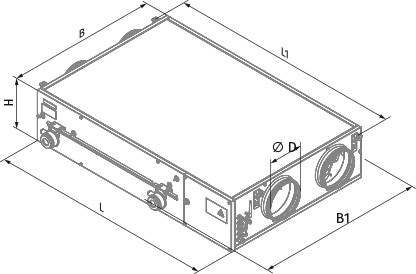

Ø D	B	B1	H	L	L1
199	827	960	283	1238	1286

Sonstiges Zubehör

Sonstiges Zubehör

Produktname	Foto	Beschreibung
VRV 200		Federbelastete Rückschlagklappen
VKA 200		Verschlussklappen

Sonstiges Zubehör

Produktname	Foto	Beschreibung
EVH 200-1.2-1 S21 V.2		Elektrisches Vorheizregister für den Frostschutz von Wärmetauschern
EVH 200-1.7-1 S21 V.2		Elektrisches Vorheizregister für den Frostschutz von Wärmetauschern
EVH 200-2.0-1 S21 V.2		Elektrisches Vorheizregister für den Frostschutz von Wärmetauschern
