Blauberg S25

  • Beschreibung
  • Charakteristik
  • Downloads
  • Außenabmessungen
Beschreibung
Beschreibung
EIGENSCHAFTEN FUNKTIONEN DES BEDIENFELDES

Das Touch-Bedienfeld S25 dient der Steuerung von Gewerbe- und Industrielüftungsanlagen mit dem Steuerungssystem S21.

Einstellung der LüftungsstufeFilterwechselanzeige (gemäß Filtertimer oder Differenzdruckschalter der Filterverschmutzung)AlarmanzeigeZeitgesteuerter BetriebBypass (Auto und Handbetrieb)TimerBoostKaminFrostschutzSteuerung der Elektro- und Warmwasser-Vorheiz- und NachheizregisterAnschluss der KälteanlageRegelung der ZulufttemperaturRegelung von Feuchtigkeit, CO₂, VOC, PM2.5
Anschluss der Brandmeldezentrale

AUFBAU

Gehäuse aus hochwertigem KunststoffDas Bedienfeld ist mit einem Touch-LCD-Display ausgestattet.Schutzart gegen das Eindringen von Staub und Schmutz: IP20

MONTAGE

Das Bedienfeld ist für die Innenmontage ausgelegt.Der Anschluss und die Montage des Bedienfeldes erfolgen gemäß der Betriebsanleitung der Anlage.

Charakteristik
Charakteristik
Parameter S25 Maßeinheit
Versorgungsspannung 12-32 V
Stromaufnahme bei 24 VDC 0.1 А
Typ des Stromkabels (10 m) 4 × 0.25 mm²
Feuchtigkeitsbereich 10 % bis 80 % (keine Kondensatbildung) %
Temperaturbereich -10...+45 °С
Schutz IP20 -
Technische Unterlagen
Technische Unterlagen
Wählen Sie den Art des Dokuments
  • Kataloge
  • Technische Dokumentation
  • Zertifikate
S25 - Datenblatt (pdf 405.45Kb)
S25 - Bild (png 498.63Kb)
S25 - Betriebsanleitung (pdf 2.99Mb)

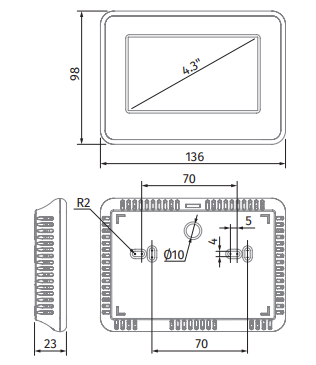

Außenabmessungen
Außenabmessungen
