Blauberg SFK 20x32


Hydraulischer Siphon zur Kondensatableitung.
EAN codeEAN4058448021251
  • Beschreibung
  • Downloads
  • AUSSENABMESSUNGEN
Beschreibung
Beschreibung
EINSATZGEBIET
Der hydraulische Siphon SFK 20x32 ist für die Abführung von Kondensat von Wärmetauschern und Kühlern in Lüftungs- und Klimasystemen ausgelegt.Der Siphon wird an einen Ablaufstutzen mit Ø18 mm angeschlossen.
AUFBAU
Bei der Kondensatabführung von der Lüftungsanlage geht das Kondensat durch den Ablaufstutzen mit einem flexiblen PVC-Rohr weiter durch die Verbindungsmuffe und erreicht den Siphon mit einer mechanischen Verriegelung, die Gerüche aus dem Abwassersystem auch bei Austrocknen des Siphons verhindert. Danach wird das Kondensat zum Abwassersystem weitergeleitet. Das SFK 20x32 besteht aus:
  • Verbindungsmuffe 32/32
  • Gummihülse 32/20
  • Siphon
  • PVC-Rohr 15×2 mit einer Länge von 1000 mm
Technische Unterlagen
Technische Unterlagen
Wählen Sie den Art des Dokuments
  • Kataloge
  • Technische Dokumentation
  • Zertifikate
SFK 20x32 - Datenblatt (pdf 348.88Kb)
SFK 20x32 - Bild (png 188.51Kb)

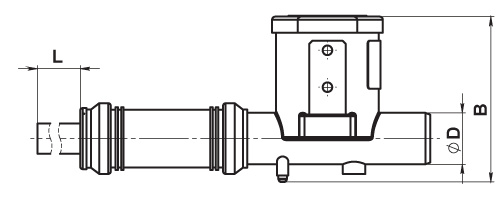

AUSSENABMESSUNGEN
AUSSENABMESSUNGEN

Modell Abmessungen, mm
D B L
SFK 20x32 32 103 1000
