Blauberg Valeo

  • Beschreibung
  • Varianten
  • Leistungsdiagramm
  • Downloads
  • Bezeichnungsschlüssel
Beschreibung
Beschreibung
ANWENDUNG

Entlüftungssysteme für mehrstöckige Wohngebäude und öffentliche Gebäude.Für Gebäude mit Einrohrentlüftung.Für Montage in Küchen, Badezimmern, Toiletten.Einbau in Gehäuse für Auf- oder Unterputzmontage.

AUFBAU

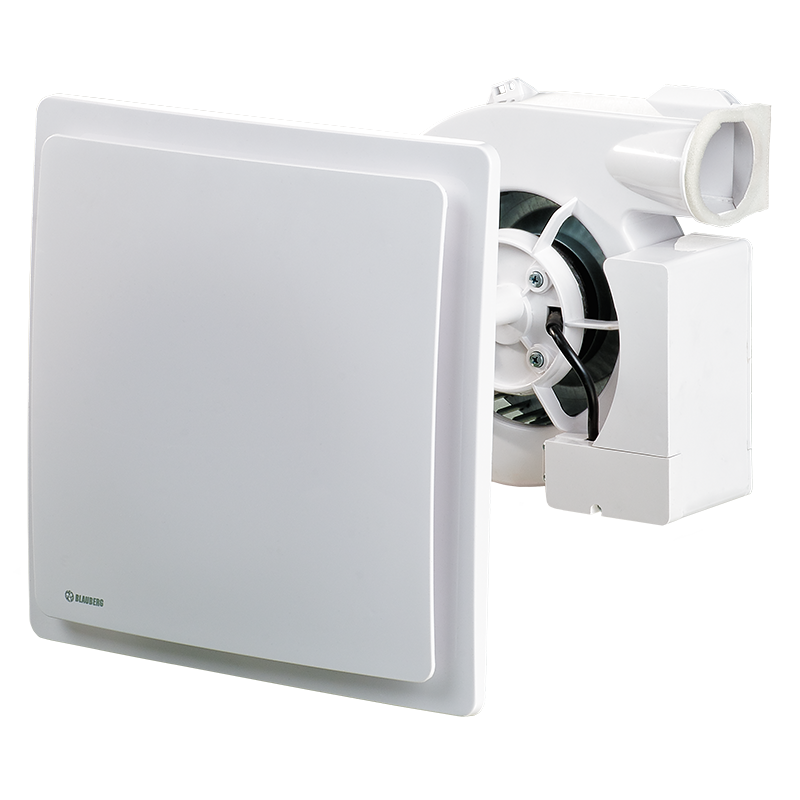

Das Ventilatormodul Valeo ist für die Montage in ein Kunststoffgehäuse oder in ein feuerfestes Gehäuse bestimmt.Abdeckung aus schneeweißem, UV-beständigem Kunststoff.Filter mit Filterklasse G4 für Motor-, Laufrad- und Luftkanalschutz, gegen Verunreinigungen.Einfacher Zugang für Filterwartung.Das Ventilatormodul mit Motor wird mit hierfür vorgesehenen Klemmen im Gehäuse fixiert.Die Abdeckung hat ein modernes Design und kann dank verschiedener Farbausführungen auf jeden Raum abgestimmt werden.Schutzart IP55.

MOTOR

Zwei- oder dreistufiger Ventilatormotor mit einem Radiallaufrad gewährleistet einen minimalen Stromverbrauch. Automatische Beibehaltung des Luftdrucks im Lüftungssystem bei Schwankungen des Luftwiderstands. Laufrad aus verzinktem Stahl, mit nach vorne gekrümmten Schaufeln. Ausgewuchtete Turbine sorgt für geräuschlosen Betrieb des Ventilators. Dank der Spiralform werden die besten aerodynamischen Eigenschaften erreicht. Kugelgelagerter Motor für Dauerbetrieb.

REGELUNG DER LÜFTUNGSSTUFE

Stufenweise Regelung der Lüftungsstufe mit externem Schalter (z.B. Modell CDP-3/5, separate Bestellung). Große Auswahl von Steuerungssystemen mit einstellbaren Parametern (Zeitschaltuhr, einstellbare Zeitschaltuhr, Intervallschalter, Fotosensor, Feuchtesensor).

AUSFÜHRUNGEN DER ABDECKUNGEN

Zusätzlich zu der Standardabdeckung in Schneeweiß sind auch folgende Ausführungen möglich:

Platinum
Grau Metallic
Hi-Tech
Naturaluminium, gebürstet
Hi-Tech Gold
Naturaluminium, goldfarben
Hi-Tech Chrome
Naturaluminium, hochglanz
KUNSTSTOFF-MONTAGEGEHÄUSE BP FÜR VENTILATORMODULE

BP 80: Kunststoffumhüllung für Unterputzmontage. Aus hochwertigem ABS-Kunststoff, mit Schwerkraft-Rückschlagklappe. Wand- oder Dachmontage während der allgemeinen Bauarbeiten mit Montagewinkeln (Standardlieferung). Das Gehäuse hat an seiner Seite senkrecht gezogene Schlitze zur Erleichterung des passgenauen Einbaus. Anschluss an den Hauptlüftungsschacht über flexible Lüftungsrohre. Durchmesser des Ausgangsstutzens: 80 mm. Nach der Montage wird das Gehäuse mit einer Schutzabdeckung gegen Staub und Schmutz versehen. Nach den Verputzarbeiten wird das Ventilatormodul in das Gehäuse eingesetzt. Das Gehäuse ermöglicht den Anschluss zusätzlicher Stutzen für die Entlüftung eines benachbarten Raumes.


Rückschlagklappe

DURCHMESSER-BERECHNUNG DES HAUPTLÜFTUNGSSCHACHTES

Auf untenstehenden Diagrammen ist die Abhängigkeit der Größe des Lüftungsschachtes von der Etagenanzahl in mehrstöckigen Gebäuden mit einem Einrohr-Entlüftungssystem aufgeführt.

ENTLÜFTUNG VON BADEZIMMERN UND TOILETTEN

Ein Ventilator pro Etage, Luftfördervolumen 60 m³/h bei vollem Betrieb aller Ventilatoren.



BESCHREIBUNG DER VARIANTEN
(für zweistufige Ventilatoren)

Zeitschaltuhr (Valeo…T)
Je nach Anschluss ist der Ventilator ausgeschaltet oder läuft fortlaufend in der 1. Lüftungsstufe. Beim Einschalten mit einem externen Schalter wechselt der Ventilator mit einer Einschaltverzögerung von 50 Sekunden in die 2. Lüftungsstufe. Nach Ausschalten des Ventilators läuft der Ventilator noch 6 Minuten in der 2. Lüftungsstufe, anschließend kehrt er selbständig in den Ausgangszustand zurück.
Einstellbare Zeitschaltuhr (Valeo…TR)
Je nach Anschluss ist der Ventilator ausgeschaltet oder läuft fortlaufend in der 1. Lüftungsstufe. Beim Einschalten mit einem externen Schalter wechselt der Ventilator mit einstellbarer Einschaltverzögerung von 0 bis 150 Sekunden in die 2. Lüftungsstufe. Nach Ausschalten des Ventilators läuft der Ventilator noch 2 bis 30 Minuten in der 2. Lüftungsstufe, anschließend kehrt er selbständig in den Ausgangszustand zurück. Die Betriebsdauer des Ventilators und Einschaltverzögerung der 2. Lüftungsstufe werden mittels eingebautem Regler eingestellt.
Intervallschalter (Valeo…I)
Je nach Anschluss ist der Ventilator ausgeschaltet oder läuft fortlaufend in der 1. Lüftungsstufe. Im einstellbaren Zeitintervall von 0,5 bis 15 Stunden läuft der Ventilator periodisch für jeweils 10 Minuten in der 2. Lüftungsstufe. Das Einschalt-Intervall wird mit einem eingebauten Regler eingestellt. Wird das Licht im Raum eingeschaltet, wechselt der Ventilator mit einer Einschaltverzögerung von 50 Sekunden in die 2. Lüftungsstufe. Wird das Licht ausgeschaltet, läuft der Ventilator im Intervallbetrieb weiter.
Fotosensor (Valeo…F)
Je nach Anschluss ist der Ventilator ausgeschaltet oder läuft fortlaufend in der 1. Lüftungsstufe. Wird das Licht im Raum eingeschaltet, wechselt der Ventilator mit einer Einschaltverzögerung von 50 Sekunden in die 2. Lüftungsstufe. Wird das Licht ausgeschaltet, läuft der Ventilator für 2 bis 30 Minuten in der 2. Lüftungsstufe. Anschließend kehrt er selbständig in den Ausgangszustand zurück. Die Betriebsdauer des Ventilators und Einschaltverzögerung der 2. Lüftungsstufe werden mittels eingebautem Regler eingestellt.
Feuchtesensor (Valeo…H)
Je nach Anschluss ist der Ventilator ausgeschaltet oder läuft fortlaufend in der 1. Lüftungsstufe. Der Ventilator schaltet in die 2. Lüftungsstufe, wenn eine voreingestellte Luftfeuchtigkeit von 60 % bis 90 % erreicht wird. Wird die eingestellte Luftfeuchtigkeit um 10 % unterschritten, schaltet sich der Ventilator aus. Wird das Licht im Raum eingeschaltet, wechselt der Ventilator mit einer Einschaltverzögerung von 50 Sekunden in die 2. Lüftungsstufe. Die Betriebsdauer wird mit einem eingebauten Regler auf 2 bis 30 Minuten eingestellt.

MONTAGEBEISPIEL


Zwei Ventilatoren pro Etage, Luftfördervolumen 60 m³/h bei vollem Betrieb aller Ventilatoren.


ENTLÜFTUNG VON KÜCHEN ODER ENTLÜFTUNG VON ZWEI RÄUMEN

Ein Ventilator pro Etage, Luftfördervolumen für die Küche: 100 m³/h bei vollem Betrieb aller Ventilatoren. Bei Entlüftung von zwei Räumen gleichzeitig: Badezimmer 60 m³/h, Toilette 40 m³/h.




Zwei Ventilatoren pro Etage, Luftfördervolumen für die Küche: 100 m³/h bei vollem Betrieb aller Ventilatoren. Bei Entlüftung von zwei Räumen gleichzeitig: Badezimmer 60 m³/h, Toilette 40 m³/h.



Varianten
Name der Modifikation Keine extra Funktionen Zeitschalter Feuchtigkeitssensor Intervallzeitschalter
Valeo 35/100 - - -
Valeo 35/60 - - -
Valeo 35/60/100 - - -
Valeo 60/100 - - -
Valeo 60/100/150 - - -
+
+
+
+
+
Leistungsdiagramm
Leistungsdiagramm
  • Auswahlverfahren:
  • Kapazität:
  • Druck:
Arbeitspunkt
  • Kapazität: --
  • Druck: ---
Technische Unterlagen
Technische Unterlagen
Valeo - Datenblatt (pdf 2.01Mb)
Valeo - Bedienungsanleitung (pdf 1.76Mb)
Valeo - Bild (png 449.67Kb)
Bezeichnungsschlüssel
Bezeichnungsschlüssel
Valeo Hi-Tech Сhrome 35/60/100 TR
Modell Ausführung der Abdeckung Luftdurchsatz je nach Lüftungsstufe Variante
