Blauberg S22

  • Beschreibung
  • Charakteristik
  • Downloads
  • Außenabmessungen
Beschreibung
Beschreibung
EIGENSCHAFTEN FUNKTIONEN DES BEDIENFELDES

Die Bedienfelder S22 / S22 WiFi dienen der Steuerung von Gewerbeund Industrielüftungsanlagen mit dem Steuerungssystem S21

AUFBAU

Gehäuse aus hochwertigem Kunststoff Touch-Bedienfeld aus Glas mit Lichtanzeige Schutzart gegen das Eindringen von Staub und Schmutz IP40

MONTAGE UND ANSCHLUSS

Die Bedienfelder S22 / S22 WiFi eignen sich für Unterputz- und Aufputzmontage.
Im Lieferumfang sind Unterputz- und Aufputzdosen enthalten. Der Anschluss des Bedienfelds erfolgt gemäß der Betriebsanleitung der Anlage.

Charakteristik
Charakteristik
Parameter S22 Maßeinheit
Versorgungsspannung 24 V
Kabeltyp 4 × 0.25 mm²
Max. Laststrom 0.025 А
Material der Sensoroberfläche Glas -
Feuchtigkeitsbereich 10 % bis 80 % (keine Kondensatbildung) %
Temperaturbereich +10…+45 °С
Schutz IP40 -
Gewicht 0.19 kg
Gehäusematerial Kunststoff -
Technische Unterlagen
Technische Unterlagen
Wählen Sie den Art des Dokuments
  • Kataloge
  • Technische Dokumentation
  • Zertifikate
S22 / S22 WiFi - Datenblatt (pdf 285.85Kb)
S22 - Bild (png 375.66Kb)
S22 - Betriebsanleitung (pdf 1.79Mb)

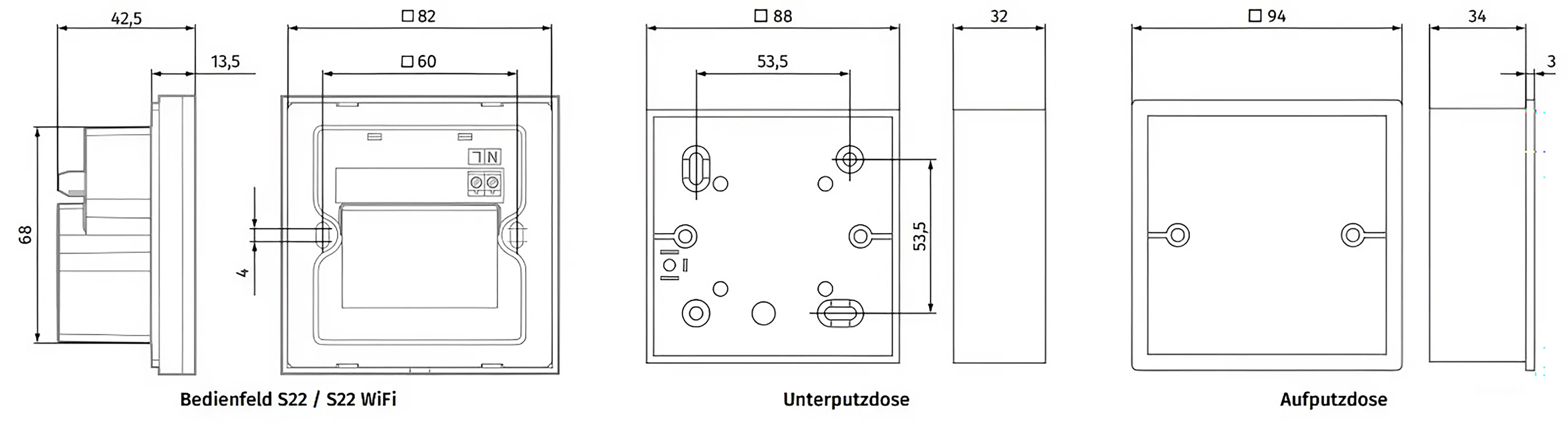

Außenabmessungen
Außenabmessungen
