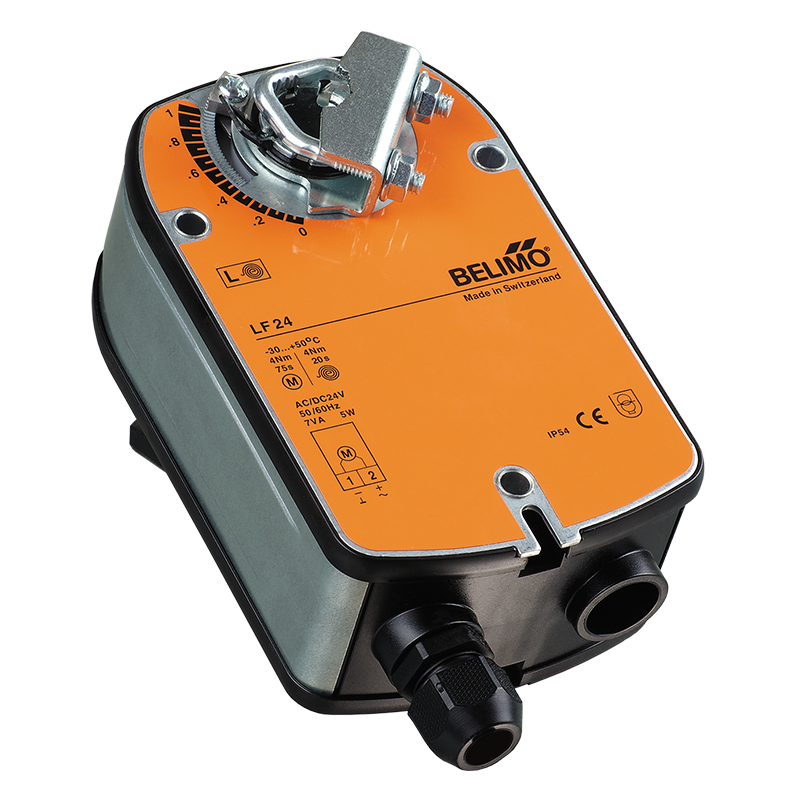

Blauberg BELIMO LF24


Elektrischer Stellantrieb.
EAN codeEAN4058448039485
  • Beschreibung
  • Charakteristik
  • Downloads
  • AUSSENABMESSUNGEN
  • ANSCHLUSSSCHEMA
Beschreibung
Beschreibung
ANWENDUNG

Für Steuerung der Luftklappen mit der Querschnittsfläche bis 0,8 m2 , verwendet in Lüftungs- und Klimaanlagen.

AUFBAU

Der elektrische Stellantrieb verfügt über ein 2 Nm Schaltmoment und einen Überlastungsschutz.Synchron mit der Umschaltung der Luftklappe in die Betriebstellung wird die Rückführfeder ausgelöst. Bei der Unterbrechung der Versorgungsspannung wird die Klappe in die Sicherheitsstellung durch die Federkraft zurückgesetzt. Die Einstellung des Drehwinkels erfolgt mit den mechanischen Anschlägen.

Charakteristik
Charakteristik
Parameter BELIMO LF24 Maßeinheit
Versorgungsspannung 24 V
Frequenz 50/60 Hz
Nennspannungsbereich 19.2...28.8 ~
21.6…28.8 =
V
Auslegungsleistung 7 (max. I 5,8 A bei t = 5 ms) VA
Leistungsaufnahme bei der Bewegung 5 W
Leistungsaufnahme bei dem Halten 2.5 W
Anschlusskabel Länge 1 m, 2x0,75 mm2 -
Drehrichtung wählbar durch Einstellung L/R -
Drehmoment Motor 4 (bei der Nennspannung) Nm
Drehmoment Feder 4 Nm
Schutzklasse III (für Niederspannung), II (Schutzisolierung) -
Lebensdauer 60 000 Schaltungen -
Drehwinkel max. 95°, (einstellbar 37…100 % mit dem mechanischen Anschlag) -
Betriebstemperatur -30…+50 °С
Drehzeit Motor 40…75 (0…4 Nm) Sek.
Lagertemperatur -40…+80 °С
Drehzeit Feder ≈ 20 bei -20…50 °C Sek.
Schutz IP54 -
Umgebungsluftfeuchtigkeit 95 %, ohne Kondensatbildung %
Schalldruck Motor 50 dBА
Schalldruck Feder ≈ 62 dBА
Wartung nicht benötigt -
Gewicht 1.4 kg
Technische Unterlagen
Technische Unterlagen
Wählen Sie den Art des Dokuments
  • Kataloge
  • Technische Dokumentation
  • Zertifikate
BELIMO LF - Datenblatt (pdf 92.55Kb)
BELIMO LF - Bild (png 590.64Kb)

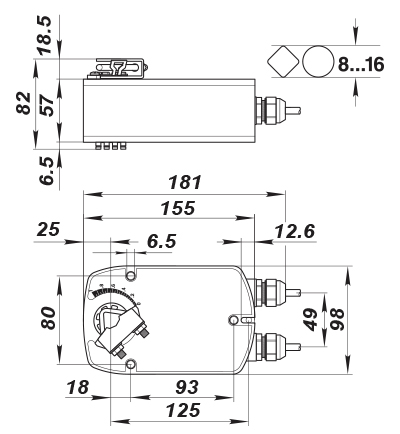

AUSSENABMESSUNGEN
