Metall-Verteilerkasten BlauFast SR 200/90x15 02

Beschreibung
Charakteristik
Downloads
Aussenabmessungen

Beschreibung

Aus aluzinkbeschichtetem Stahl hergestellt. Der Flansch des Hauptrohres ist mit einem Dichtring versehen.Innere Schalldämmung.

Der Anschluss der Lüftungsrohre erfolgt über entsprechende Flansche BlauFast RKF (verfügbar als Sonderzubehör).
Ungenutzte Öffnungen werden mit Blinddeckeln BlauFast RSP 90 verschließen.

Förderleistung, m³/h	Anzahl der Anschlussrohre	Zuluft Druckabfall, Pa	Abluft Druckabfall, Pa
45	1	5,3	5,8
90	2	6,1	6,7
135	3	7,5	8,3
180	4	9,5	10,4
225	5	12,0	13,2
270	6	15,0	16,5
315	7	18,7	20,5
360	8	22,9	25,1
405	9	27,6	30,4
450	10	32,9	36,2
495	11	38,8	42,6
540	12	45,2	49,7
585	13	52,2	57,4
630	14	59,7	65,7
635	15	67,8	74,6

Charakteristik

Parameter	BlauFast SR 200/90x15 02	Maßeinheit
Breite	90	mm
Luftkanal	für Rundrohre	-

Technische Unterlagen

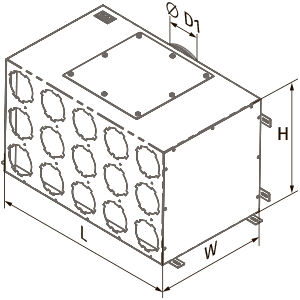

Aussenabmessungen

ØD1, mm	H, mm	L, mm	W, mm
197	355	580	350

Blauberg BlauFast SR 200/90x15 02
