Blauberg Cabrio Base V2 100


Innovativer, zweistufiger, geräuscharmer Abluftventilator mit automatischen Verschlussklappen und niedrigem Energiebedarf. Maximale Förderleistung bis 90 m³/h.
EAN codeEAN4058448037955
  • Beschreibung
  • Charakteristik
  • Leistungsdiagramm
  • Downloads
  • Varianten
  • Bezeichnungsschlüssel
  • Abmessungen
Beschreibung
Beschreibung
EIGENSCHAFTEN

Niedriger Stromverbrauch von 6 W dank eines neuen, energieeffizienten Motors. Gehäuse und Laufrad sind aus hochwertigem, robustem und UV-beständigem Kunststoff gefertigt. Das aerodynamisch profilierte, halbradiale Laufrad sorgt für hohe Luftförderleistung und niedrigen Geräuschpegel. Der Motor liegt zur Absorption von Vibrationen und für einen leisen Lauf des Ventilators auf Gummidämpfern und verfügt über einen Überhitzungsschutz. Die Kugellager sind wartungsfrei und enthalten genügend Schmiermittel für 40 000 Stunden unterbrechungsfreien Betrieb. Ein speziell entwickelter Mechanismus sorgt für reibungsloses Öffnen und Schließen der Abdeckung. Der Ausblassstutzen ist zur Verminderung von Luftturbulenzen und Geräuschen und zur Erhöhung des Luftdrucks mit speziell entwickelten Luftgleichrichtern versehen. Dank der hohen Schutzart IP44 bietet der Ventilator eine ideale Lüftungslösung für Badezimmer. Die elektronischen Komponenten des Ventilators sind mit luftdichten Deckeln geschützt. Die Ventilatoreinheit ist für eine Reinigung vollständig abnehmbar. Einsatz in einen Lüftungsschacht oder Anschluss an ein Lüftungsrohr mit einem Durchmesser von 100 mm.

STEUERUNG

Manuelle Steuerung erfolgt über einen Lichtschalter im Raum (im Lieferumfang nicht enthalten). Vollautomatische Steuerung wird über den Nachlaufschalter oder Feuchtesensor mit Nachlaufschalter sichergestellt. Der zweistufige Betrieb wird durch das Einstellen des Schalters in einen der zwei Betriebe ermöglicht:

  • Betriebsart 1: Standardmäßig ist der Ventilator ausgeschaltet. Bei Betätigung des Schalters startet der Ventilator den Betrieb mit niedriger Lüftungsstufe. Bei Auslösen des Feuchtesensors schaltet der Ventilator in die hohe Lüftungsstufe.
  • Betriebsart 2: Standardmäßig ist der Ventilator ausgeschaltet. Bei Auslösen des Feuchtesensors oder Betätigung des Schalters schaltet der Ventilator in die hohe Lüftungsstufe.
MONTAGEBEISPIEL

VARIANTEN


Modell Cabrio Base V2 100
Variante T H
Intervalltimer
Einschaltverzögerung
Nachlaufschalter
Feuchtesensor



Intervalltimer

  • Der aktivierte Intervalltimer ermöglicht automatisches Einschalten des Ventilators alle 6, 12 oder 24 Stunden für 2 bis 30 Minuten, je nach Einstellung des Nachlaufschalters.

Einschaltverzögerung

  • Festgelegte Einschaltverzögerung von 60 Sek.

Nachlaufschalter

  • Einstellbare Nachlaufzeit von 2 bis 30 Min.

Feuchtesensor

  • Einstellbarer Feuchtesensor von 60% bis 90%.
Charakteristik
Charakteristik
Parameter Cabrio Base V2 100 min Cabrio Base V2 100 max Cabrio Base V2 100 T min Cabrio Base V2 100 T max Cabrio Base V2 100 Н min Cabrio Base V2 100 H max Maßeinheit
Versorgungsspannung 220-240 220-240 220-240 220-240 220-240 220-240 V
Frequenz 50 50 50 50 50 50 Hz
Leistung 6 8.5 6 8.5 6 8.5 W
Stromaufnahme 0.039 0.063 0.039 0.063 0.039 0.063 А
Drehzahl 1850 2400 1850 2400 1850 2400 min-1
Förderleistung 60 90 60 90 60 90 m³/h
Förderleistung 17 25 17 25 17 25 l/s
Schalldruckpegel 22* 25* 22* 25* 22* 25* dBА
SFP 0.36 0.34 0.36 0.34 0.36 0.34 W/l/s
Gewicht 0.55 0.55 0.55 0.55 0.55 0.55 kg
Anschlussdurchmesser 100 100 100 100 100 100 mm
Aufbau axial axial axial axial axial axial -
Typ Abluft Abluft Abluft Abluft Abluft Abluft -
Montage Wandmontage Wandmontage Wandmontage Wandmontage Wandmontage Wandmontage -
Leistungsdiagramm
Leistungsdiagramm
  • Auswahlverfahren:
  • Kapazität:
  • Druck:
Arbeitspunkt
  • Kapazität: --
  • Druck: ---
Technische Unterlagen
Technische Unterlagen
Wählen Sie den Art des Dokuments
  • Kataloge
  • Technische Dokumentation
  • Zertifikate
Cabrio Base V2 - Bild (png 255.17Kb)
Cabrio Base V2 - Datenblatt (pdf 1.57Mb)
Cabrio Base (V2) - Betriebsanleitung (pdf 1.73Mb)
Varianten
Name der Modifikation Feuchtigkeitssensor Intervallzeitschalter Keine extra Funktionen Nachlaufschalter Einschaltverzögerung
Cabrio Base V2 100 - - - -
Cabrio Base V2 100 T - -
Cabrio Base V2 100 Н - -
+
+
+
Bezeichnungsschlüssel
Bezeichnungsschlüssel
Cabrio Base V2 100 T
Modell Zweistufiger Motor Stutzendurchmesser Variante

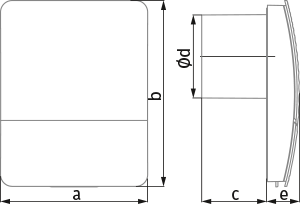

Abmessungen
Abmessungen

Abmessungen, mm a b c Ø d e
Cabrio Base V2 100 175 221 77 99 39
