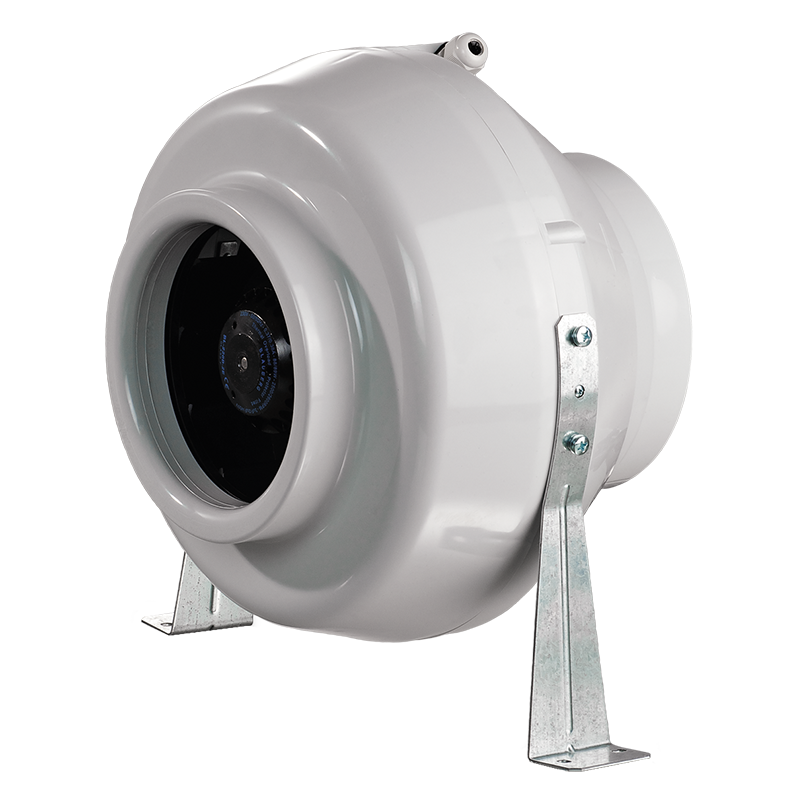

Blauberg Centro 200 max


Radial-Rohrventilatoren. Maximale Förderleistung bis zu 930 m³/h.
EAN codeEAN4058448014772
  • Beschreibung
  • Charakteristik
  • Leistungsdiagramm
  • Downloads
  • AUSSENABMESSUNGEN
  • Bezeichnungsschlüssel
Beschreibung
Beschreibung
EIGENSCHAFTEN

Für Zu- und Abluftsysteme verschiedener Räume.Für Installation in Abluftsysteme von Räumen mit hoher Luftfeuchtigkeit (Toiletten, Badezimmer, Küchen).Kompatibel mit Lüftungsrohren mit einem Durchmesser von 100 bis zu 315 mm.

AUFBAU

Das Ventilatorgehäuse ist aus hochwertigem und robustem Kunststoff gefertigt.Gehäuseform aerodynamisch optimiert.Luftdichter Klemmkasten.Modell Centro 150 ist kompatibel mit Lüftungsrohren mit Ø 150 und 160 mm.

MOTOR

Einphasen-Außenläufermotor, Radiallaufrad mit rückwärts gekrümmten Schaufeln.Kugelgelagerter Motor für Dauerbetrieb.Integrierter thermischer Überlastungsschutz mit automatischem Neustart.Dynamisch ausgewuchtete Turbine.Für einige Standardgrößen sind Motoren mit erhöhter Förderleistung verfügbar (Version Centro max.)Für die Belüftung von Räumen mit erhöhten Anforderungen an Schalldämmung sind Ausführungen mit niedrigem Geräuschniveau verfügbar (Centro L).

DREHZAHLREGELUNG

Stufenlose Drehzahlregelung über einen eingebauten elektronischen Regler (FR1 Variante).Stufenlose Drehzahlregelung über externe Thyristorsteuerung oder stufenweise Drehzahlregelung über externen Spartrafo (beide separat bestellbar).

VARIANTEN

max: Hochleistungsmotor.L: geräuscharmer Motor mit niedriger Leistung.FR1: stufenloser Drehzahlregler von 0 bis 100 % und Stromkabel mit Netzstecker.G1: Drehzahlregler, Temperaturregler mit externem Temperatursensor (Kabellänge 4 m) und Netzstecker.GI1: Drehzahlregler, Temperaturregler mit eingebautem Temperatursensor und Netzstecker.

Die Varianten G1 und GI1 ermöglichen eine automatische, von der Raumtemperatur abhängige Drehzahlregelung. Die optimale Lösung für die Lüftung von Räumlichkeiten, die eine permanente Anpassung der Lufttemperatur benötigen, wie z.B. Gewächshäuser.W1: Stromkabel mit Netzstecker.

MONTAGE

Dank ihrer kompakten Ausführung ist der Ventilator ideal für den Einbau in Räume mit eingeschränktem Platz geeignet.Beliebige Einbaulage.Befestigung an der Wand oder an der Decke mit Montagewinkeln (Standardlieferung) oder mit dem Drahtgestell Halter Centro (separat bestellbar).Flexible Luftkanäle entsprechender Durchmesser werden mit Bügeln an den Ventilatorflanschen befestigt.

Charakteristik
Charakteristik
Parameter Centro 200 max Maßeinheit
Versorgungsspannung 230 230 V
Phase 1 1 ˜
Frequenz 50 60 Hz
Leistungsaufnahme 173 216 W
Stromaufnahme 0.76 0.94 А
Drehzahl 2125 2155 min-1
Förderleistung 258 283 l/s
Förderleistung 930 1020 m³/h
Geräuschpegel bei 3 m Entfernung 48 49 dBА
Maximale Fördermitteltemperatur -25...+55 -25...+45 °С
Motorschutzart IP44 IP44 -
Schutz IPX4 IPX4 -
EC-Motor nein nein -
Gewicht 3.00 3.00 kg
Gehäusematerial Kunststoff Kunststoff -
Außenmontage nein nein -
Effizienz der Wärmerückgewinnung nein nein -
Luftkanal für Rundrohre für Rundrohre -
Anschlussdurchmesser 200 200 mm
Aufbau radial radial -
Typ Abluft, Zuluft Abluft, Zuluft -
SEV-Klasse B -
Montage Rohreinschub Rohreinschub -
ErP 2018 2018 -
Leistungsdiagramm
Leistungsdiagramm
  • Auswahlverfahren:
  • Kapazität:
  • Druck:
Arbeitspunkt
  • Kapazität: --
  • Druck: ---
Technische Unterlagen
Technische Unterlagen
Wählen Sie den Art des Dokuments
  • Kataloge
  • Technische Dokumentation
  • Zertifikate
Centro - Datenblatt (pdf 2.43Mb)
Centro - Betriebsanleitung (pdf 1.34Mb)
Centro - Bild (png 433.17Kb)
Centro 200 max - Energielabel (pdf 52.05Kb)
Centro 200 max - Produktdatenblatt (pdf 29.67Kb)
Centro 200 max G - Energielabel (pdf 52.06Kb)
Centro 200 max G - Produktdatenblatt (pdf 29.67Kb)
Centro 200 max G1 - Energielabel (pdf 52.17Kb)
Centro 200 max G1 - Produktdatenblatt (pdf 29.66Kb)
Centro 200 max W1 - Energielabel (pdf 52.58Kb)
Centro - Zertifikate GS (pdf 221.72Kb)
Centro - Zertifikate LVD ( )

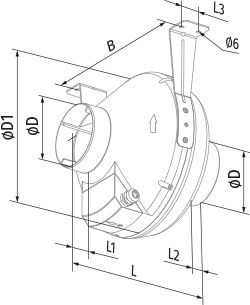

AUSSENABMESSUNGEN
AUSSENABMESSUNGEN



Typ Abmessungen, mm
ØD ØD1 B L L1 L2 L3
Centro 200 max 200 340 354 276 30 30 40
Bezeichnungsschlüssel
Bezeichnungsschlüssel
Serie Rohranschlussdurchmesser, mm Motorausführungen Varianten

Centro

100; 125; 150*; 200; 250; 315

max: Hochleistungsmotor
L: Motor mit niedriger Leistung
FR1: stufenloser Drehzahlregler von 0 bis 100 % und Stromkabel mit Netzstecker
G1: Drehzahlregler, Temperaturregler mit externem Temperatursensor, Stromkabel mit Netzstecker
GI1: Drehzahlregler, Temperaturregler mit eingebautem Temperatursensor und Stromkabel mit Netzstecker
W1: Stromkabel mit Netzstecker

* Das Modell Centro 150 ist kompatibel mit Lüftungsrohren mit einem Durchmesser von 150 und 160 mm.
