Blauberg Centro-MZ 315


Radial-Rohrventilatoren. Maximale Förderleistung bis zu 1540 m³/h.
EAN codeEAN4058448015618
  • Beschreibung
  • Charakteristik
  • Leistungsdiagramm
  • Downloads
  • Aussenabmessungen
  • Bezeichnungsschlüssel
Beschreibung
Beschreibung
ANWENDUNG

Für Zu- und Abluftsysteme verschiedener Räume.Optimal für Räume mit hoher Luftfeuchtigkeit oder für Freiluftbereiche.Kompatibel mit Lüftungsrohren mit einem Durchmesser von 100 bis zu 315 mm.

AUFBAU

Gehäuse aus verzinktem Stahl.Gehäuseform ist aerodynamisch optimiert.Externer Klemmkasten zum Netzanschluss.

MOTOR

Einphasen-Außenläufermotor, Radiallaufrad mit rückwärts gekrümmten Schaufeln.Kugelgelagerter Motor für Dauerbetrieb.Integrierter thermischer Überlastungsschutz mit automatischem Neustart.Dynamisch ausgewuchtete Turbine.Für die Belüftung von Räumen mit erhöhten Anforderungen an Schalldämmung sind Ausführungen mit niedrigem Geräuschniveau verfügbar (Centro-MZ L).

DREHZAHLREGELUNG

Stufenlose Drehzahlregelung über externe Thyristorsteuerung oder stufenweise Drehzahlregelung über externen Spartrafo (beide separat bestellbar).

MONTAGE

Beliebige EinbaulageDer Ventilator wird mit Montagewinkeln (Standardlieferung) an der Wand oder an der Decke befestigt.Flexible Luftkanäle mit entsprechenden Durchmessern werden mit Bügeln an den Ventilatorflanschen befestigt.

VARIANTEN

L: geräuscharmer Motor mit niedriger Leistung.W1: Stromkabel mit Netzstecker.

Charakteristik
Charakteristik
Parameter Centro-MZ 315 Maßeinheit
Versorgungsspannung 220-240 220-240 V
Phase 1 1 ˜
Frequenz 60 50 Hz
Leistungsaufnahme 238 185 W
Stromaufnahme 1.04 0.81 А
Drehzahl 2870 2730 min-1
Förderleistung 439 428 l/s
Förderleistung 1580 1540 m³/h
Geräuschpegel bei 3 m Entfernung 54 53 dBА
Fördermitteltemperatur -25...+45 -25...+45 °С
Motorschutzart IP44 IP44 -
Schutz IPX4 IPX4 -
EC-Motor nein nein -
Gehäusematerial verzinkter Stahl verzinkter Stahl -
Außenmontage nein nein -
Effizienz der Wärmerückgewinnung nein nein -
Luftkanal für Rundrohre für Rundrohre -
Anschlussdurchmesser 315 315 mm
Aufbau radial radial -
Typ Be- und Entlüftung Be- und Entlüftung -
Gewicht 6.57 6.57 kg
Montage Deckenmontage, Wandmontage Deckenmontage, Wandmontage -
ErP 2018 2018 -
Leistungsdiagramm
Leistungsdiagramm
  • Auswahlverfahren:
  • Kapazität:
  • Druck:
Arbeitspunkt
  • Kapazität: --
  • Druck: ---
Technische Unterlagen
Technische Unterlagen
Wählen Sie den Art des Dokuments
  • Kataloge
  • Technische Dokumentation
  • Zertifikate
Centro-MZ - Datenblatt (pdf 279.97Kb)
Centro-MZ - Betriebsanleitung (pdf 1.69Mb)
Centro-MZ - Bild (png 579.51Kb)
Centro-M, Centro-MZ - Zertifikate GS (pdf 449.98Kb)
Centro-M, Centro-MZ - Zertifikate LVD (pdf 309.45Kb)

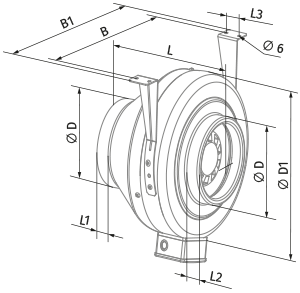

Aussenabmessungen
Aussenabmessungen

Typ Abmessungen, mm
ØD ØD1 B B1 L L1 L2 L3
Centro-MZ 315 313 402 450 410 308 33 55 40
Bezeichnungsschlüssel
Bezeichnungsschlüssel
Serie Rohranschlussdurchmesser, mm Motorausführungen Varianten
Centro-MZ 100; 125; 150; 160; 200; 250; 315 max: Hochleistungsmotor
L: Motor mit niedriger Leistung
W1: Stromkabel mit Netzstecker
