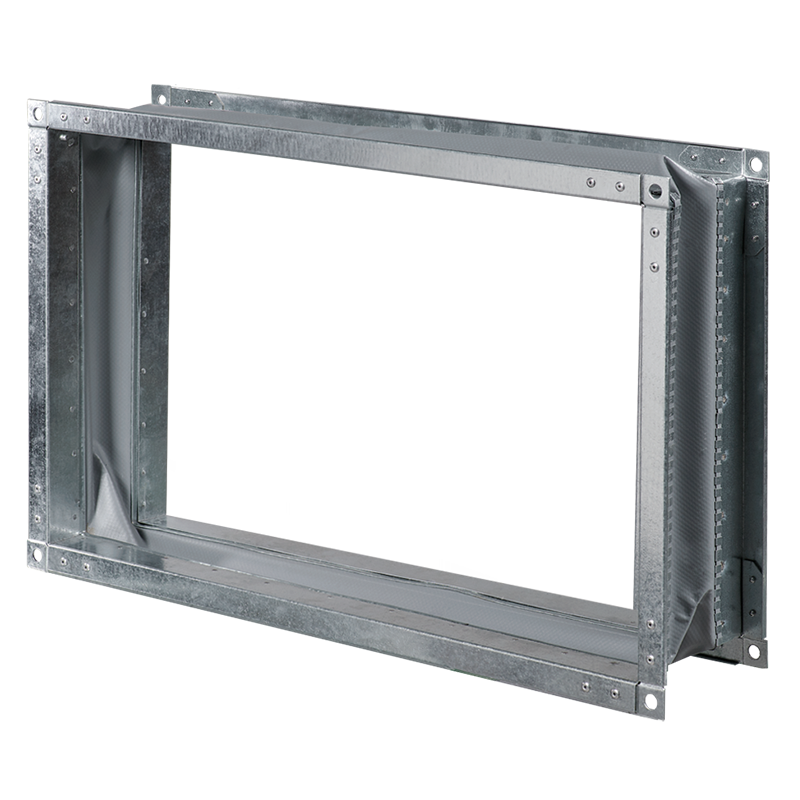

Blauberg EVA 60x35


Anti-Vibrations-Verbinder.
EAN codeEAN4058448033827
  • Beschreibung
  • Charakteristik
  • Downloads
  • AUSSENABMESSUNGEN
Beschreibung
Beschreibung
ANWENDUNG

Dämpfung von Vibrationen von Ventilatoren oder Lüftungsanlagen, die an die Luftleitungen übertragen werden. Kann teilweise Deformationen im Rohrsystem, die durch Temperaturänderungen entstehen, ausgleichen.Kompatibel mit Luftkanälen mit einem Querschnitt von 400x200 bis zu 1000x500 mm.

MONTAGE

Montage mit verzinkten Schrauben und Klammern, welche die Endflansche des Verbinders an den Gegenflanschen der Luftleitungen oder anderen Systemkomponenten fixieren.

AUFBAU

Zwei Flansche aus verzinktem Stahl.Flansche werden verbunden durch vibrationsdämpfendes Material aus textilverstärktem Kunststoff.Nicht für mechanische Belastungen ausgelegt oder als tragende Struktur nutzbar.

Charakteristik
Charakteristik
Parameter EVA 60x35 Maßeinheit
Kanal-Anschlussquerschnitt 600х350 mm
Gewicht 1.95 kg
Gehäusematerial verzinkter Stahl -
Luftkanal für rechteckige Luftkanäle -
Technische Unterlagen
Technische Unterlagen
Wählen Sie den Art des Dokuments
  • Kataloge
  • Technische Dokumentation
  • Zertifikate
EVA (rechteckig) - Datenblatt (pdf 104.22Kb)
EVA (rechteckig) - Bild (png 475.76Kb)

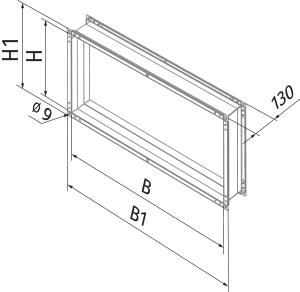

AUSSENABMESSUNGEN
AUSSENABMESSUNGEN

Typ Abmessungen, mm
B B1 B2 H H1 H2
EVA 60x35 600 620 640 350 370 390
