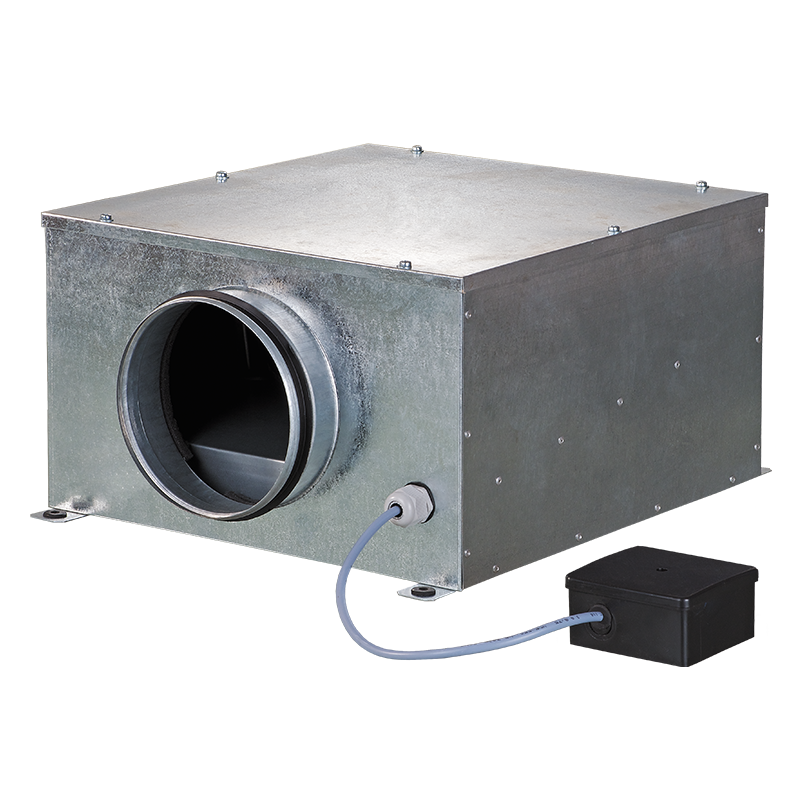

Blauberg Iso-B 125


Geräuschisolierte Radialventilatoren. Maximale Förderleistung bis zu 330 m³/h.
EAN codeEAN4058448016233
  • Beschreibung
  • Charakteristik
  • Downloads
  • AUSSENABMESSUNGEN
Beschreibung
Beschreibung
ANWENDUNG

Zu- und Abluftsysteme für verschiedene Räume mit erhöhten Anforderungen an die Schalldämmung.Kompatibel mit Lüftungsrohren mit einem Durchmesser von 100 bis zu 315 mm.Montage in Bereichen mit wenig Platz.

AUFBAU

Gehäuse aus verzinktem Stahl mit 30 mm Wärme- und Schalldämmung aus nichtbrennbarem Polyurethanschaum.Gummigedichtete Anschlusstutzen.Haltewinkel für einfache Montage.

MOTOR

2-poliger Asynchronmotor mit Außenrotor und Radiallaufrad mit rückwärts gekrümmten Schaufeln.Der Motor ist auf speziellen vibrationsdämpfenden Halterungen montiert, für geräuscharmen Betrieb.Kugelgelagerter Motor für Dauerbetrieb.Integrierter thermischer Überlastungsschutz mit automatischem Neustart.Dynamisch ausgewuchtete Turbine.

STEUERUNG

Stufenlose Drehzahlregelung mit einer externen Thyristorsteuerung oder stufenweise Drehzahlregelung mit einem externen Spartrafo (beide auf separate Bestellung erhältlich).

MONTAGE

Der Ventilator kann beliebige Einbaulage haben und wird mit Montagewinkeln an der Wand oder Decke befestigt.Flexible Luftkanäle mit entsprechenden Durchmessern werden mit Bügeln an den Ventilatorflanschen befestigt.Stromanschluss erfolgt über externen Klemmkasten.

MODIFIKATIONEN UND OPTIONEN

G – Geschwindigkeits- und Temperaturregler mit einem externen Temperatursensor (Kabellänge 4 m). Ventilator mit Anschlusskabel mit einem Eurostecker oder Kaltgerätestecker (G1).GI – Geschwindigkeits- und Temperaturregler mit einem in das Gehäuse eingebauten Temperatursensor. Ventilator mit Anschlusskabel mit Eurostecker oder Kaltgerätestecker (GI1).
G- und Gl-Optionen werden genutzt für automatische Geschwindigkeitsregelung abhängig von der Raumtemperatur. Optimale Lösung für die Belüftung von Räumlichkeiten, die eine permanente Anpassung der Lufttemperatur benötigen (Gewächshäuser usw.).
W – Ventilator mit Netzkabel mit einem Eurostecker oder Kaltgerätestecker (W1).
max – Ventilator mit der erhöhten Förderleistung.

Charakteristik
Charakteristik
Parameter Iso-B 125 Maßeinheit
Versorgungsspannung 230 V
Frequenz 50 Hz
Stromaufnahme 0.32 А
Nennleistung 73 W
Max Förderleistung 330 m³/h
Schalldruckpegel in einem Abstand von 3 m 35 dB(А)
Drehzahl 2590 min-1
Maximale Fördermitteltemperatur -25 +55 °С
EC-Motor nein -
Schutz IPX4 -
Gehäusematerial verzinkter Stahl -
Außenmontage nein -
Effizienz der Wärmerückgewinnung ja -
Luftkanal für Rundrohre -
Aufbau radial -
Typ Abluft , Zuluft -
SEV-Klasse C -
Gewicht 5.4 kg
Montage Rohreinschub -
Technische Unterlagen
Technische Unterlagen
Iso-B - Datenblatt (pdf 278.74Kb)
Iso-B - Bedienungsanleitung (pdf 2.51Mb)
Iso-B - Bild (png 558.16Kb)
Iso-B 125 - Energielabel (pdf 51.29Kb)
Iso-B 125 - Produktdatenblatt (pdf 29.43Kb)
Iso-B - Zertifikate GS (pdf 260Kb)

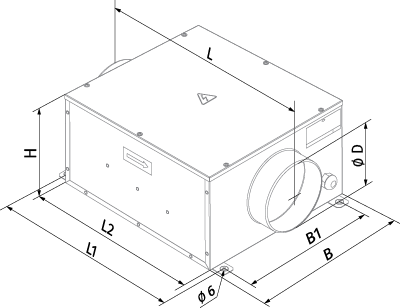

AUSSENABMESSUNGEN
AUSSENABMESSUNGEN

Typ Abmessungen, mm
D B B1 H L L1 L2
Iso-B 125 124 322 280 192 447 380 350
