Blauberg SGR-3/1


Sensor-Drehzahlregler.
EAN codeEAN4058448037160
  • Beschreibung
  • Charakteristik
  • Downloads
  • Anschlussschema
  • Aussenabmessungen
Beschreibung
Beschreibung
EIGENSCHAFTEN

Ein-/Ausschalten und Umschaltung der Lüftungsstufen für mehrstufige Ventilatormotoren.

MONTAGE

Innenraummontage in einer Unterputzdose an der Wand.

  AUFBAU

Gehäuse aus hochwertigem Kunststoff. Bedienfeld aus Glas mit drei Tasten und Lichtanzeige zur Umschaltung der Lüftungsstufen. Unterputzmontage im Innenraum. Schutzart IP30.

STEUERUNG

Aktivierung der erforderlichen Lüftungsstufe erfolgt durch Tippen auf die entsprechend markierte Taste. Ausschalten des Ventilators erfolgt durch Doppeltippen auf die Taste der aktuellen Lüftungsstufe.

Charakteristik
Charakteristik
Parameter SGR-3/1 Maßeinheit
Versorgungsspannung 110-240 V
Frequenz 50/60 Hz
Max. Strombelastung 1 А
Anzahl der Geschwindigkeiten 3 -
Kabelquerschnitt von 0.35 bis zu 1 mm²
Temperaturbereich -10...+45 °С
Feuchtigkeitsbereich von 5 bis zu 80 (nichtkondensierend) %
Lebensdauer 100 000 Betätigungen -
Schutz IP30 -
Gewicht 0.138 kg
Technische Unterlagen
Technische Unterlagen
Wählen Sie den Art des Dokuments
  • Kataloge
  • Technische Dokumentation
  • Zertifikate
SGR-3/1 - Datenblatt (pdf 233.8Kb)
SGR-3/1 - Bedienungsanleitung (pdf 461.79Kb)
SGR-3/1 - Bild (png 294.52Kb)
Anschlussschema
Anschlussschema

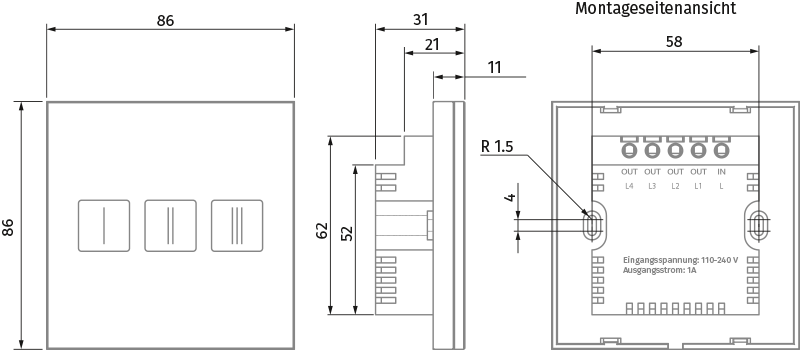

Aussenabmessungen
Aussenabmessungen
