EAN4058448076800 - Beschreibung
- Charakteristik
- Downloads
- Außenabmessungen
- Zusätzliche technische Daten
- Bezeichnungsschlüssel
- Zubehör
| ANWENDUNG | STEUERUNG |
|
Abluftsysteme für Gewerbe-, Büro- und andere öffentliche oder industrielle Räume.Dachmontage.Für alle Dachtypen und senkrechte Lüftungsschächte. |
Stufenlose Drehzahlregelung über externe Thyristorsteuerung oder stufenweise Drehzahlregelung über externen Spartrafo (beide separate bestellbar). |
| AUFBAU | MONTAGE |
|
Gehäuse aus Stahl, mit witterungsbeständiger Polymerfarbe beschichtet.Horizontaler Luftauswurf.Anschlusskasten für Netzanschluss.Ausgelegt für Dauerbetrieb.Obere Abdeckung mit zwei Ringschrauben für leichteren Transport des Ventilators auf das Dach mittels Hebevorrichtungen.Mit Anschlussplatte zur Befestigung an der Dachoberfläche. |
Vertikaler Einbau auf dem Dach, direkt über dem Luftkanal oder Lüftungsschacht.Anschluss des Ventilators an den Luftkanal über einen Einlassflansch, der direkt am Ventilatorsockel befestigt wird.Ventilatorsockel mit Löchern für Montagebolzen zur Befestigung des Ventilators an einer festen, ebenen Oberfläche oder einem Dachsockel.Dachsockel, Einlassflansch und Befestigungsbolzen sind nicht im Lieferumfang enhalten und separat bestellbar.Der Stromanschluss erfolgt über den externen Anschlusskasten. |
| MOTOR | |
|
2-, 4- oder 6-poliger Asynchronmotor mit Außenrotor und Radiallaufrad mit rückwärts gekrümmten Schaufeln.Motorausführung: (E) einphasig oder (D) dreiphasig.Dynamisch ausgewuchtete Turbine.Kugelgelagerter Motor für Dauerbetrieb.Überhitzungsschutz durch eingebaute Thermoschalter mit Anschlussklemmen für externe Schutzvorrichtungen. |
| Parameter | Tower-H 280 4E (50 Hz) | Tower-H 280 4E (60 Hz) | Maßeinheit |
|---|---|---|---|
| Versorgungsspannung | 230 | 230 | V |
| Phase | 1 | 1 | ˜ |
| Frequenz | 50 | 60 | Hz |
| Stromaufnahme | 0.61 | 0.99 | А |
| Leistungsaufnahme | 125 | 155 | W |
| Drehzahl | 1446 | 1710 | min-1 |
| Förderleistung | 414 | 422 | l/s |
| Förderleistung | 1490 | 1520 | m³/h |
| Geräuschpegel bei 3 m Entfernung | 46 | 46 | dBА |
| Maximale Fördermitteltemperatur | -25…+50 | -25…+50 | °С |
| Motorschutzart | IP44 | IP44 | - |
| Schutz | IPX4 | IPX4 | - |
| EC-Motor | nein | nein | - |
| Gehäusematerial | polymerbeschichteter Stahl | polymerbeschichteter Stahl | - |
| Außenmontage | ja | ja | - |
| Effizienz der Wärmerückgewinnung | nein | nein | - |
| Luftkanal | für Rundrohre | für Rundrohre | - |
| Aufbau | radial | radial | - |
| Typ | Abluft | Abluft | - |
| SEV-Klasse | – | – | - |
| Gewicht | 13.5 | 13.5 | kg |
| Montage | Dach | Dach | - |
| ErP | 2018 | – | - |

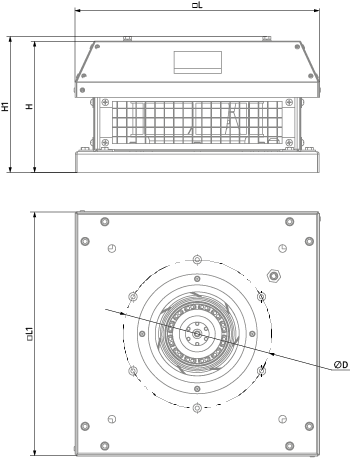

| Modell | Abmessungen, mm | ||||
| ∅D | H | H1 | L | L1 | |
| Tower-H 280 4E | 291 | 265 | 272 | 451 | 450 |
| Schallleistung, A-bewertet | Gesamt | Frequenzband, Hz | LpA 3 m | LpA 1 m | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||||
| LwA saugseitig, dBA | 66 | 46 | 55 | 53 | 59 | 60 | 59 | 55 | 45 | 45 | 55 |
| LwA Abstrahlung, dBA | 67 | 29 | 48 | 57 | 60 | 63 | 59 | 51 | 37 | 46 | 56 |
| Serie | Turbinengröße | Motor | Gehäusematerial | |
| Polanzahl | Phase | |||
| Tower-H | 220; 225; 250; 280; 310; 355; 400; 450; 500 | 2; 4; 6 | E: einphasig D: dreiphasig |
_: pulverbeschichtetes Stahlblech A: Aluminium |
| Drehzahlschalter | Flexible Antivibrations-Verbinder für Dachventilatoren | Gegenflansche | Montagerahmen | Rückschlagklappe |
 |
 |
 |
 |
 |
| CDT E1.8 | VDL 250-315 | FDL 250-315 | MRDL 250-315 / MRIDL 250-315 | KDL 250-315 |
