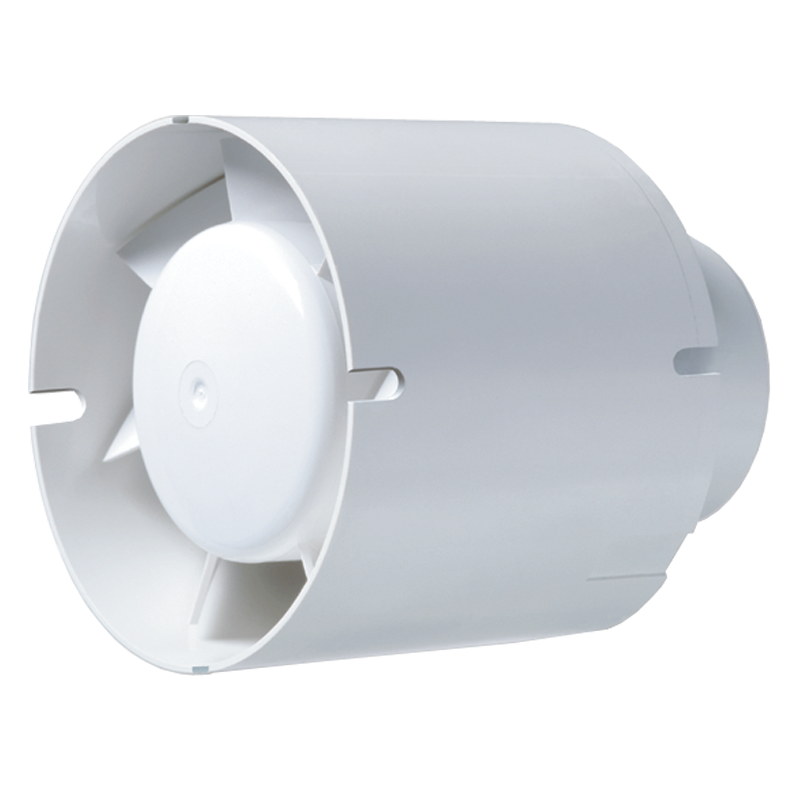

Lüftungssätze und ZuluftelementeBlauberg Tubo 125
Rohreinschubventilator. Maximale Förderleistung bis 195 m³/h.
EAN4058448011580 - Beschreibung
- Charakteristik
- Leistungsdiagramm
- Downloads
- Varianten
- Bezeichnungsschlüssel
- Aussenabmessungen
Beschreibung
Beschreibung
EIGENSCHAFTEN
Für den Einschub in Lüftungsrohre. Einfache Wartung. Dauerbetrieb. Kugellagermotor. 5 Jahre Garantie. MONTAGEHALTER
|
VARIANTEN
Einstellbare Nachlaufzeit von 2 bis 30 Min.
|
Charakteristik
Charakteristik
| Parameter | Tubo 125 | Tubo 125 T | Tubo-U 125 | Tubo-U 125 T | Maßeinheit |
|---|---|---|---|---|---|
| Versorgungsspannung | 220-240 | 220-240 | 220-240 | 220-240 | V |
| Frequenz | 50 | 50 | 50 | 50 | Hz |
| Leistung | 16 | 16 | 16 | 16 | W |
| Stromaufnahme | 0.1 | 0.1 | 0.1 | 0.1 | А |
| Drehzahl | 2400 | 2400 | 2400 | 2400 | min-1 |
| Förderleistung | 54 | 54 | 54 | 54 | l/s |
| Förderleistung | 195 | 195 | 195 | 195 | m³/h |
| Schalldruckpegel | 39* | 39* | 39* | 39* | dBА |
| SFP | 0.3 | 0.3 | 0.3 | 0.3 | W/l/s |
| Anschlussdurchmesser | 125 | 125 | 125 | 125 | mm |
| Aufbau | axial | axial | axial | axial | - |
| Typ | Abluft, Zuluft | Abluft, Zuluft | Abluft, Zuluft | Abluft, Zuluft | - |
| Stil | Weiß | Weiß | Weiß | Weiß | - |
| Montage | Rohreinschub | Rohreinschub | Rohreinschub | Rohreinschub | - |
| * | Der Schalldruckpegel wurde im freien Raum in einem Abstand von 3 Metern zum Ventilator gemessen | Der Schalldruckpegel wurde im freien Raum in einem Abstand von 3 Metern zum Ventilator gemessen | Der Schalldruckpegel wurde im freien Raum in einem Abstand von 3 Metern zum Ventilator gemessen | Der Schalldruckpegel wurde im freien Raum in einem Abstand von 3 Metern zum Ventilator gemessen | - |
Leistungsdiagramm
Leistungsdiagramm
- Auswahlverfahren:
- Kapazität:
- Druck:
Arbeitspunkt
- Kapazität: --
- Druck: ---
Technische Unterlagen
Technische Unterlagen
Wählen Sie den Art des Dokuments
Varianten
| Name der Modifikation |
|---|
| Tubo 125 |
| Tubo 125 T |
| Tubo-U 125 |
| Tubo-U 125 T |
| Name der Modifikation | Zeitschalter | Keine extra Funktionen |
|---|---|---|
| Tubo 125 | - |
|
| Tubo 125 T |
|
- |
| Tubo-U 125 | - |
|
| Tubo-U 125 T |
|
- |
|
|
|
|
|
|
|
|
Bezeichnungsschlüssel
Bezeichnungsschlüssel
| Tubo | -U | 125 | T |
| Modell | Montagehalter | Stutzendurchmesser | Variante |

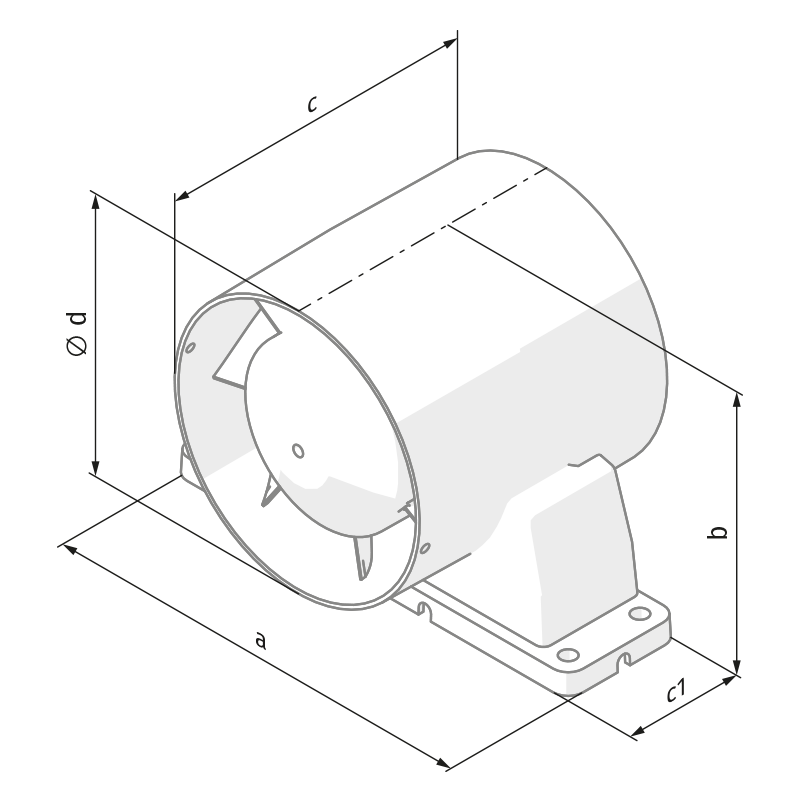

Aussenabmessungen
Aussenabmessungen
| Modell | Abmessungen, mm | ||
| d | L | l | |
| Tubo 125 | 123 | 115 | 30 |
