Blauberg VMBR 100


Metall-Diffusoren für belüftung, Luftklimatisierung und Heizung.
EAN codeEAN4058448035722
  • Beschreibung
  • Charakteristik
  • Downloads
  • Außenabmessungen
  • Technische Daten
Beschreibung
Beschreibung
EIGENSCHAFTEN
Belüftung, Luftklimatisierung und Heizung. Wandmontage oder Montage unter abgehängten Decken. Sorgt für geeignete Luftzufuhr und Luftzirkulation. Aus pulverbeschichtetem Stahl hergestellt.Eine speziell konstruierte Rückschlagklappe sorgt für eine gleichmäßige Luftverteilung. Stufenlose Luftstromregelung dank Rotation des mittleren Teils der Klappe.Ein Rundflansch zum Anschluss an runde Lüftungsrohre mit einem Durchmesser von 100 bis 200 mm ist enthalten.Befestigung des Montageflansches an einer abgehängten Decke mit Schrauben.Dichtungsring für festeren Sitz.

Mit dem Ventilteller kann über dessen Abstand derLuftvolumenstrom eingestellt werden. Die Druckverlustkennlinenin Abhängigkeit vom Abstand s könnenaus untenstehenden Diagrammen entnommen werden.
Charakteristik
Charakteristik
Parameter VMBR 100 Maßeinheit
Form rund -
Gehäusematerial polymerbeschichteter Stahl -
Anschlussdurchmesser 100 mm
Montage Deckenmontage, Wandmontage -
Technische Unterlagen
Technische Unterlagen
Wählen Sie den Art des Dokuments
  • Kataloge
  • Technische Dokumentation
  • Zertifikate
VMBR - Datenblatt (pdf 1.57Mb)
VMBR - Bild (png 339.23Kb)

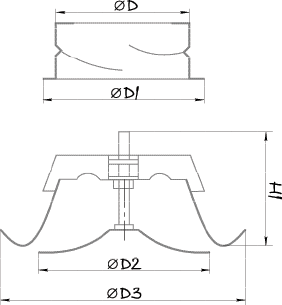

Außenabmessungen
Außenabmessungen



Modell Maße, mm
ØD ØD1 ØD2 ØD3 H1
VMBR 100 99 123 75 128 60
