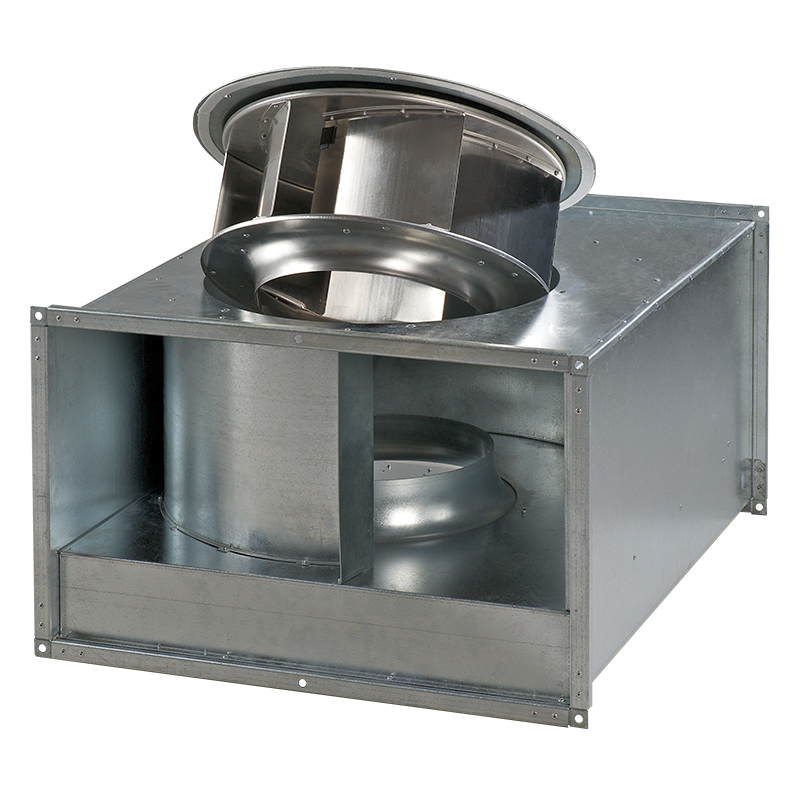

Blauberg Box

Box
Box
zoom

Radial-Rohrventilatoren. Maximale Förderleistung bis zu 553 m³/h.
Modellmerkmale
  • Beschreibung
  • Varianten
  • Downloads
Beschreibung
Beschreibung
ANWENDUNG

Für Zu- und Abluftsysteme verschiedener Räume.Für Montage in Bereichen mit wenig Platz.Kompatibel mit Lüftungsrohren mit einem Durchmesser von 100 bis zu 160 mm.

AUFBAU

Kompaktes Gehäuse aus Stahl, mit Polymerfarbe beschichtet.Gehäusehöhe max. 110 bis 175 mm, je nach Modell.Gehäuseform aerodynamisch optimiert.Externer Klemmkasten für Stromanschluss.Klappbarer Deckel sorgt für leichten Zugang zum Motor ohne Demontage des Ventilators und der Luftkanäle.

MOTOR

Einphasiger Außenläufermotor, Radiallaufrad mit rückwärts gekrümmten Schaufeln.Kugelgelagerter Motor für Dauerbetrieb.Integrierter thermischer Überlastungsschutz mit automatischem Neustart.Dynamisch ausgewuchtete Turbine.

STEUERUNG

Stufenlose Drehzahlregelung mit einer externen Thyristorsteuerung oder stufenweise Drehzahlregelung mit einem externen Spartrafo (beide auf separate Bestellung erhältlich).

MONTAGE

Aufgrund ihrer kompakten Ausführung ist der Ventilator ideal für Montage bei Platzmangel z.B. über abgehängten Decken geeignet.Beliebige Einbaulage.Der Ventilator wird mit Montagewinkeln (Standardlieferung) an der Wand oder an der Decke befestigt.

Varianten
Name der Modifikation
Box 100
Box 125
Box 150
Box 160
+
+
+
+
Technische Unterlagen
Technische Unterlagen
Wählen Sie den Art des Dokuments
  • Kataloge
  • Technische Dokumentation
  • Zertifikate
Box - Datenblatt (pdf 174.36Kb)
Box - Bild (png 455.91Kb)
Box, Box-R - Betriebsanleitung (pdf 1.69Mb)
