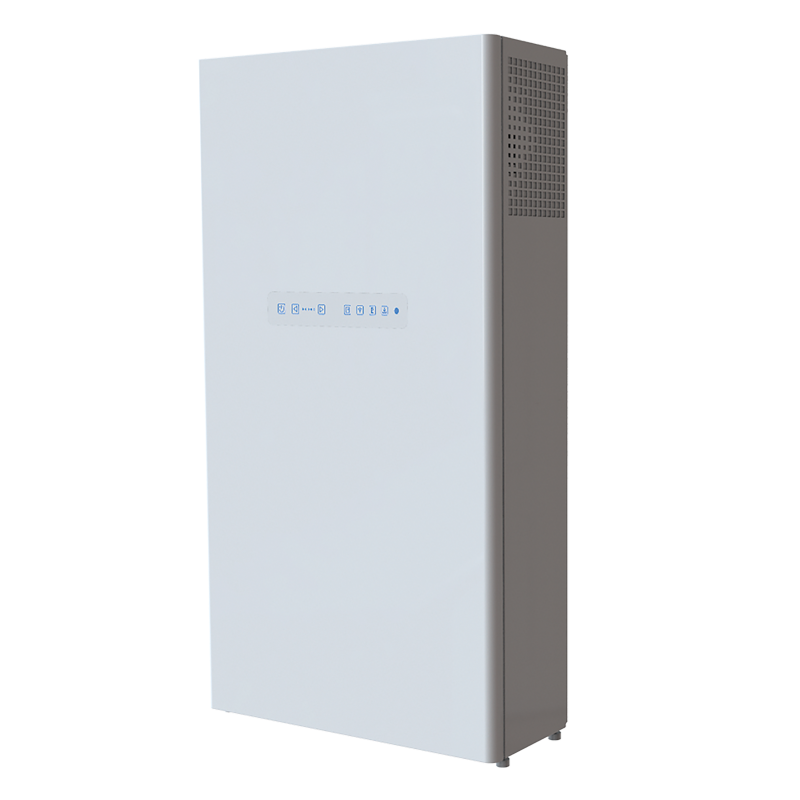

Blauberg Freshbox 200 ERV WiFi

  • Beschreibung
  • Varianten
  • Downloads
  • Bezeichnungsschlüssel
  • Zubehör
Beschreibung
Beschreibung
EIGENSCHAFTEN

Energieeffiziente dezentrale Be- und Entlüftung.EC-Ventilatoren mit niedrigem Stromverbrauch.Die Zuluftfilterung erfolgt über die zwei eingebauten G4 und F7 Filter. Der Umluftbetrieb sorgt für zusätzliche Luftreinigung. Optional mit H13 Filter erhältlich.Die Bauweise ermöglicht den Anschluss eines Abluftrohres aus dem Badezimmer.Einfache Montage.Kompakte Baugröße.Die Lüftungsanlage wird mit WLAN über eine App (Android/iOS) gesteuert.

AUFBAU VENTILATOREN

Das Gehäuse ist aus polymerbeschichtetem Stahl gefertigt.Die Abdeckung ist für Wartungsarbeiten der Filter leicht zu öffnen und ist mit einem Schloss ausgestattet.Die Lüftungsanlage verfügt über zwei Anschlussstutzen mit einem Durchmesser von 100 mm zur Abfuhr verbrauchter Luft und Zufuhr frischer Luft. Zusätzlich kann ein dritter Stutzen mit ∅ 100 mm (im Lieferumfang enthalten) zum Anschluss eines Abluftrohres aus dem Badezimmer montiert werden.Ausführungen mit integrierter Vor- und Nachheizung für den Einsatz in kalten Klimazonen erhältlich.Das moderne Design passt zu jeder Innenausstattung.

Für Be- und Entlüftung werden hocheffiziente EC-Motoren mit Außenläufer und vorwärts gekrümmten Schaufeln verwendet. EC-Motoren erreichen ein sehr gutes Verhältnis von Leistung zu Fördervolumen und ermöglichen energieeffi ziente Lüftung nach aktuellsten Anforderungen.EC-Motoren zeichnen sich durch eine hohe Förderleistung und einen vollständig steuerbaren Drehzahlbereich aus. Die Effizienz von bis zu 90 % ist ein entscheidender Vorteil von elektronisch gesteuerten Motoren.

LUFTKLAPPEN FUNKTIONSWEISE

Zur Verhinderung von Zugluft bei ausgeschalteter Lüftungsanlage ist diese mit Zu- und Abluftklappen ausgestattet.

WÄRMERÜCKGEWINNUNGSBETRIEB

  • Die kalte Außenluft strömt durch die Filter und den Wärmetauscher und wird dem Raum über den Radial-Zuluftventilator zugeführt.
  • Die warme, verbrauchte Abluft strömt durch den Filter und den Wärmetauscher und wird über den Radial-Abluftventilator ins Freie geführt.
  • Der Zu- und Abluftstrom bleiben beim Wärmetausch vollständig getrennt, sodass Verschmutzungen, Gerüche und Keime nicht zwischen den Luftströmen übertragen werden können.
UMLUFTBETRIEB
  • Die Zu- und Abluftklappen sind geschlossen, die Umluftklappe ist geöffnet. Die Abluft zirkuliert über die Filter und strömt gefiltert wieder zurück.
LUFTFILTERUNG

Die Filterung der Zu- und Umluft erfolgt über G4 und F7 Filter. Bei erhöhten Anforderungen an die Luftreinheit kann nachträglich zu dem F7 Filter ein H13 Filter (separate Bestellung) eingebaut werden.Die Abluftfilterung erfolgt über G4 Panelfi lter.

HEIZREGISTER

VORHEIZUNGDie Lüftungsanlagen Freshbox E-200 ERV WiFi und Freshbox E2-200 ERV WiFi sind mit einer elektrischen Vorheizung für den Frostschutz des Wärmetauschers ausgestattet.

NACHHEIZUNGDie Lüftungsanlagen Freshbox E1-200 ERV WiFi und Freshbox E2-200 ERV WiFi sind mit einer elektrischen Nachheizung zur Erhöhung der Zulufttemperatur ausgestattet.

FROSTSCHUTZ

Die Lüftungsanlage Freshbox 200 ERV WiFi verfügt über einen Fortluft-Temperatursensor, der den Zuluftventilator bei Frostgefahr abschaltet. Der Wärmetauscher wird durch den warmen Abluftstrom erwärmt. Danach schaltet sich der der Zuluftventilator wieder ein und die Lüftungsanlage kehrt in den Normalbetrieb zurück.
Die Lüftungsanlagen Freshbox E-200 ERV WiFi, Freshbox E2-200 ERV WiFi verfügen über eine elektrische Vorheizung für den Frostschutz.

WÄRMETAUSCHER

Die Lüftungsanlage ist mit einem Gegenstrom-Wärmetauscher mit einer Enthalpiemembran ausgestattet.

  • In der kalten Jahreszeit werden die Wärme und Feuchte der Abluft über die Enthalpiemembran auf die Zuluft übertragen, was Wärmeverluste durch Lüftung reduziert.
  • In der warmen Jahreszeit werden die Wärme und Feuchte der Außenluft über die Enthalpiemembran auf die Abluft übertragen. Somit gelangt kühlere und trockenere Zuluft in den Raum, was die Betriebslast von Klimaanlagen verringert.
STEUERUNG

Die Lüftungsanlage ist mit einem Bedienfeld ausgestattet.Eine Fernbedienung ist im Lieferumfang enthalten.Mit WLAN-Anschluss.

STEUERUNGSFUNKTIONEN

  Freshbox 200 ERV WiFi
Freshbox E-200 ERV WiFi
Freshbox E1-200 ERV WiFi
Freshbox E2-200 ERV WiFi
Wechsel der Lüftungsstufe
Filterwartungsanzeige
Alarmanzeige
Drehzahleinstellung
Timer
Wochenprogrammierung
Ein-/Ausschalten der Nachheizung
Einstellung der Zulufttemperatur
Steuerung über App (Android/iOS)

App Blauberg Freshboxfür Android herunterladen App Blauberg Freshboxfür iOS herunterladen

FERNBEDIENUNG

1. Ein-/Ausschalten der Lüftungsanlage
2. Einstellung der Lüftungsstufe (niedrig, mittel, hoch)
3. Erhöhung des Temperatur-Sollwertes für Nachheizung (für Modelle mit Nachheizung)
4. Ein-/Ausschalten der Nachheizung (für Modelle mit Nachheizung)
5. Verminderung des Temperatur-Sollwertes für Nachheizung (für Modelle mit Nachheizung)
6. Ein-/Ausschalten des Timers
7. Aktivieren/Deaktivieren des programmierten Wochenplans

BEDIENFELD

MONTAGEBEISPIEL

In jedem Raum, der belüftet werden soll, werden eine oder mehrere Lüftungsanlagen Freshbox 200 ERV WiFi installiert.Es kann ein zusätzliches Lüftungsrohr zur Entlüftung eines Badezimmers an die Lüftungsanlage angeschlossen werden.

Hierzu muss die Lüftungsanlage mit einem zusätzlichen Anschlussstutzen mit einem Durchmesser von 100 mm bestückt werden.

VERWENDUNGSBEISPIEL DER LÜFTUNGSANLAGE FRESHBOX 200 ERV WIFI FÜR BÜRORÄUME
VERWENDUNGSBEISPIEL DER LÜFTUNGSANLAGE FRESHBOX 200 ERV WIFI IN EINER WOHNUNG ODER EINEM HAUS
Varianten
Name der Modifikation
Freshbox 200 ERV WiFi
Freshbox E-200 ERV WiFi
Freshbox E1-200 ERV WiFi
Freshbox E2-200 ERV WiFi
+
+
+
+
Technische Unterlagen
Technische Unterlagen
Wählen Sie den Art des Dokuments
  • Kataloge
  • Technische Dokumentation
  • Zertifikate
Freshbox 200 ERV WiFi - Betriebsanleitung (pdf 3.29Mb)
Freshbox 200 ERV WiFi - Datenblatt (pdf 3.15Mb)
Freshbox 200 ERV WiFi - Bild (png 255.4Kb)
Bezeichnungsschlüssel
Bezeichnungsschlüssel
Modell Heizregister   Nennförderleistung, m³/h Wärmetauschertyp Steuerung
Freshbox

_: kein Heizregister
Е: Vorheizregister
Е1: Nachheizregister
Е2: Vor- und Nachheizregister

- 200 ERV: Enthalpie-Wärmetauscher WiFi: Bedienfeld mit Sensortasten und WLAN
Zubehör
Zubehör
Produktname Beschreibung
MS Freshbox 200 chrome

Montageset:

  • Zwei Ø 100 mm Lüftungsrohre, 500 mm lang
  • Lüftungshaube aus poliertem Stahl
  • Kartonschablone
MS Freshbox 200 white

Montageset:

  • Zwei Ø 100 mm Lüftungsrohre, 500 mm lang
  • Lüftungshaube, weiß lackiert
  • Kartonschablone
AH Freshbox 200 chrome Lüftungshaube aus poliertem Stahl
AH Freshbox 200 white Lüftungshaube, weiß lackiert
FP 201x162x20 G4 Abluft-Panelfi lter G4
FP 243x162x20 G4 Zuluft-Panelfi lter G4
FP 502х162х40 F7 Zuluft-Panelfi lter F7
FP 502x162x40 Н13 HEPA-Filter H13
HR-S Feuchtigkeitssensor
 CD-1

CO2-Sensor mit CO2-LED-Anzeige und Sensor-Taste zum Umschalten der Betriebsart

CD-2

CO2-Sensor
