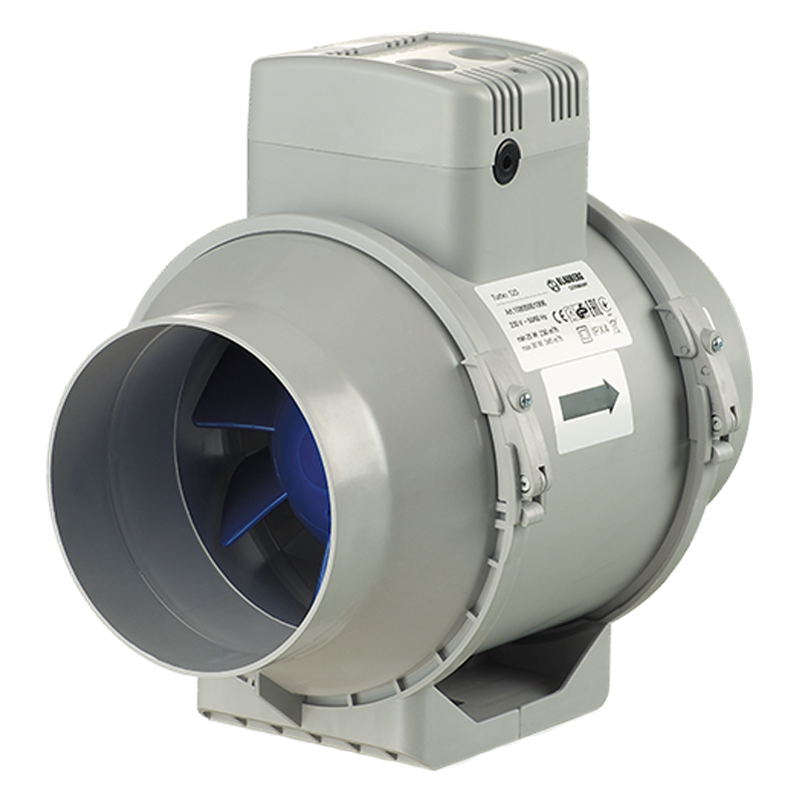

Blauberg Turbo

  • Beschreibung
  • Varianten
  • Leistungsdiagramm
  • Downloads
  • Bezeichnungsschlüssel
Beschreibung
Beschreibung
ANWENDUNG

Für Zu- und Abluftsysteme verschiedener Räume.Für Installation in Abluftsysteme von Räumen mit hoher Luftfeuchtigkeit (Toiletten, Badezimmer, Küchen).Für Lüftungskanäle, wo hoher Druck, starker Luftstrom und niedriges Geräuschniveau benötigt werden. Kompatibel mit Lüftungsrohren mit einem Durchmesser von 100 bis zu 315 mm.

AUFBAU

Das Gehäuse besteht aus schwer entflammbarem Polypropylen. Ventilatoreinheit mit Klemmkasten. Beliebig drehbar.Die Gehäuseausführung ermöglicht Ausbau der Flügelräder und des Motorblocks für Wartung ohne Ausbau des Ventilators aus dem Rohr.

MOTOR

Einphasiger kugelgelagerter Motor mit 2 Geschwindigkeiten. Integrierter thermischer Überlastungsschutz.

DREHZAHLREGELUNG

Die Drehzahlsteuerung (zwei Lüftungsstufen und ausschalten) erfolgt über den eingebauten Dreistellungsschalter (Variante US) oder den externen Schalter für mehrstufige Ventilatoren (Sonderzubehör).Stufenlose Drehzahlregelung über einen eingebauten Drehzahlregler (Variante FR1), über eine externe Thyristorsteuerung oder über einen externen Spartrafo (separat bestellbar).

VARIANTEN

T: Nachlaufschalter, einstellbar von 2 bis 30 Minuten. US: Schalter für Drehzahlregelung mit drei Einstellungen (0-I-II)

FR1: stufenloser Drehzahlregler von 0 bis 100 % und Netzstecker. G1: Drehzahlregler, Temperaturregler mit externem Temperatursensor (Kabellänge 4 m) und Netzstecker.GI1: Drehzahlregler, Temperaturregler mit eingebautem Temperatursensor und Netzstecker.
Die Varianten G1 und GI1 ermöglichen eine automatische, von der Raumtemperatur abhängige Drehzahlregelung. Die optimale Lösung für die Lüftung von Räumlichkeiten, die eine permanente Anpassung der Lufttemperatur benötigen, wie z.B. Gewächshäuser.
W1: Stromkabel mit Netzstecker.
MONTAGE

Dank ihrer kompakten Ausführung ist der Ventilator ideal für den Einbau in Räumen mit eingeschränktem Platz geeignet z.B. über abgehängten Decken.Der Ventilator kann in jedem Segment des Belüftungssystems eingebaut werden vom Eingang der Rohrleitung bis zum Ende.



Befestigung an der Wand oder an der Decke mit einer Montageplatte.
ТD – Montageset für parallele Montage von Ventilatoren gleicher Durchmesser (zur Erhöhung der Leistung).

TL – Montageset für Montage von Ventilatoren in Reihe (zur Erhöhung des Druckes).

Varianten
Name der Modifikation
Turbo 100
Turbo 125
Turbo 160
Turbo 200
Turbo 250
Turbo 315
Тurbo 150
+
+
+
+
+
+
+
Leistungsdiagramm
Leistungsdiagramm
  • Auswahlverfahren:
  • Kapazität:
  • Druck:
Arbeitspunkt
  • Kapazität: --
  • Druck: ---
Technische Unterlagen
Technische Unterlagen
Wählen Sie den Art des Dokuments
  • Kataloge
  • Technische Dokumentation
  • Zertifikate
Turbo - Datenblatt (pdf 738.2Kb)
Turbo - Betriebsanleitung (pdf 1.81Mb)
Turbo 100 - Bild (png 460.33Kb)
Turbo 125 - Bild (png 486.53Kb)
Turbo 150/160 - Bild (png 473.69Kb)
Turbo 200 - Bild (png 461.02Kb)
Turbo 250 - Bild (png 444.25Kb)
Turbo 315 - Bild (png 434.96Kb)
Daten gemäß Ökodesign-Verordnung EU 327/2011 (pdf 203.7Kb)
Turbo, Turbo E - Zertifikate LVD (pdf 129.5Kb)
Bezeichnungsschlüssel
Bezeichnungsschlüssel
Serie Rohranschlussdurchmesser, mm Varianten
Turbo 100; 125; 150; 160; 200; 250; 315
T: Nachlaufschalter, einstellbar von 2 bis 30 Minuten
US: Schalter für Drehzahlregelung mit drei Einstellungen (0-I-II)
FR1: stufenloser Drehzahlregler von 0 bis 100 % und Stromkabel mit Netzstecker
G1: Drehzahlregler, Temperaturregler mit externem Temperatursensor, Stromkabel mit Netzstecker
GI1: Drehzahlregler, Temperaturregler mit eingebautem Temperatursensor und Stromkabel mit Netzstecker
W1: Stromkabel mit Netzstecker
