Blauberg BlauFast SR 200/90x10 02


Für Zu- und Abluftsysteme in Wohngebäuden. Zur Verteilung der Luft von der Lüftungsanlage zu den Luftleitungen.
EAN codeEAN4058448075285
  • Beschreibung
  • Charakteristik
  • Downloads
  • Aussenabmessungen
Beschreibung
Beschreibung
Der Flansch des Hauptrohres ist mit einem Dichtring versehen. Der Anschluss der Lüftungsrohre erfolgt über entsprechende Flansche BlauFast RKF 90 (verfügbar als Sonderzubehör).Innere Schalldämmung. Ungenutzte Öffnungen sind mit Blinddeckeln BlauFast RSP 90 zu verschließen.Aus aluzinkbeschichtetem Stahl hergestellt.
Förderleistung,
m³/h
Anzahl der
Anschlussrohre
Zuluft
Druckabfall, Pa
Abluft
Druckabfall, Pa
45 1 5,3 5,8
90 2 6,1 6,7
135 3 7,5 8,3
180 4 9,5 10,4
225 5 12,0 13,2
270 6 15,0 16,5
315 7 18,7 20,5
360 8 22,9 25,1
405 9 27,6 30,4
450 10 32,9 36,2
Charakteristik
Charakteristik
Parameter BlauFast SR 200/90x10 02 Maßeinheit
Breite 90 mm
Luftkanal für Rundrohre -
Technische Unterlagen
Technische Unterlagen
Wählen Sie den Art des Dokuments
  • Kataloge
  • Technische Dokumentation
  • Zertifikate
Katalog "BLAUFAST 2024" (pdf 8.48Mb)
Metall-Verteilerkasten BlauFast SR 200/90x10 02 - Bild (png 465.7Kb)

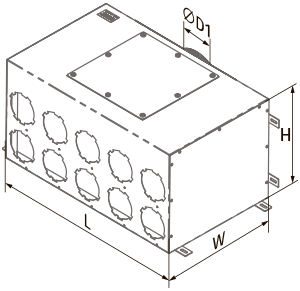

Aussenabmessungen
Aussenabmessungen
ØD1, mm H, mm L, mm W, mm
197 302 580 350
