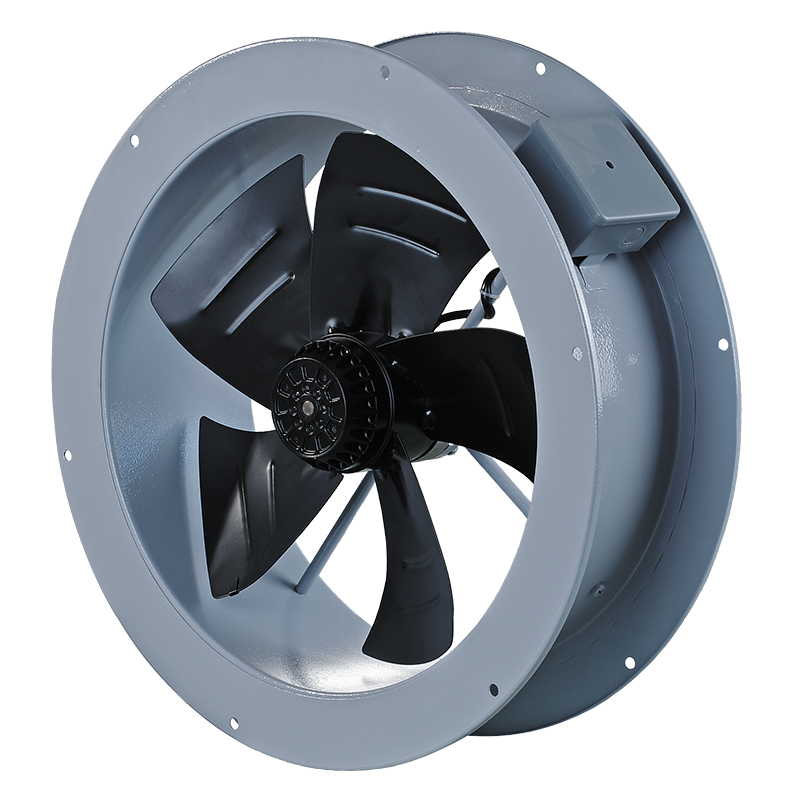

Blauberg Axis-F 500 4E


Axial-Rohrventilator. Maximale Förderleistung bis 7130 m³/h.
EAN codeEAN4058448013096
3D-Modell
Bildergalerie
  • Beschreibung
  • Charakteristik
  • Leistungsdiagramm
  • Downloads
  • Bezeichnungsschlüssel
  • Aussenabmessungen
  • Zusätzliche Daten
Beschreibung
Beschreibung
EIGENSCHAFTEN

Für Zu- und Abluftsysteme verschiedener Räume. Ideal für den Austausch großer Luftvolumen bei niedrigem aerodynamischem Widerstand des Lüftungssystems.

DREHZAHLREGELUNG

Stufenlose Drehzahlregelung über externe Thyristorsteuerung oder stufenweise Drehzahlregelung über externen Spartrafo (beide separat bestellbar).

MONTAGE

Beliebige Einbaulage entsprechend der gewünschten Luftstromrichtung. Einbau in Lüftungsrohre durch Verbinden mit den Anschlussflanschen am Ventilatorgehäuse. Externer Anschlusskasten für Stromanschluss.

  AUFBAU

Kompaktes Gehäuse und Laufrad aus Stahl und mit spezieller Polymerfarbe beschichtet. Gehäuse mit Anschlussflanschen für bequemen Einbau ins Lüftungsrohr. Mit Anschlusskasten für Stromanschluss.

MOTOR

Zwei- oder vierpoliger Asynchronmotor mit Außenrotor und Axial-Laufrad. Motorausführung: (E) einphasig oder (D) dreiphasig. Kugelgelagerter Motor für Dauerbetrieb. Integrierter thermischer Überlastungsschutz mit automatischem Neustart.

Charakteristik
Charakteristik
Parameter Axis-F 500 4E
50 Hz
Axis-F 500 4E
60 Hz
Maßeinheit
Versorgungsspannung 230 230 V
Phase 1 1 ˜
Frequenz 50 60 Hz
Stromaufnahme 1.95 2.05 А
Leistungsaufnahme 420 455 W
Drehzahl 1300 1630 min-1
Förderleistung 1961 1981 l/s
Förderleistung 7060 7130 m³/h
Geräuschpegel bei 3 m Entfernung 58 59 dBА
Fördermitteltemperatur -30...+60 -30...+50 °С
Motorschutzart IP24 IP24 -
Schutz IPX4 IPX4 -
EC-Motor nein nein -
Gewicht 11.0 11.0 kg
Gehäusematerial polymerbeschichteter Stahl polymerbeschichteter Stahl -
Außenmontage nein nein -
Effizienz der Wärmerückgewinnung nein nein -
Luftkanal für Rundrohre für Rundrohre -
Anschlussdurchmesser 500 500 mm
Aufbau axial axial -
Typ Abluft, Zuluft Abluft, Zuluft -
Montage Rohreinschub Rohreinschub -
Leistungsdiagramm
Leistungsdiagramm
  • Auswahlverfahren:
  • Kapazität:
  • Druck:
Arbeitspunkt
  • Kapazität: --
  • Druck: ---
Technische Unterlagen
Technische Unterlagen
Wählen Sie den Art des Dokuments
  • Kataloge
  • Technische Dokumentation
  • Zertifikate
Axis-F - Datenblatt (pdf 2.55Mb)
Axis-F - Betriebsanleitung (pdf 4.48Mb)
Axis-F - Bild (png 643.2Kb)
Bezeichnungsschlüssel
Bezeichnungsschlüssel
Serie Standardgröße Motor
Polzahl Phasenzahl
Axis-F 200; 250; 300; 350; 400; 450; 500; 550; 630 2; 4 E: einphasig
D: dreiphasig
Aussenabmessungen
Aussenabmessungen

Modell Außenabmessungen, mm
Ø D Ø D1 Ø D2 Ø d B L
Axis-F 500 4E 515 541 570 9,5 600 220
Zusätzliche Daten
Zusätzliche Daten
Gesamteffizienz,
%
Messkategorie Effizienzkategorie Effizienzgrad Drehzahlregelung Leistungsaufnahme, kW Strom,
A
Volumenstrom,
m³/h
Statischer Druck, Pa Drehzahl pro Minute, n/min⁻¹ Spezifisches Verhältnis
32,1 A statisch 40,7 Kein 0,440 2,01 4987 100 1285 1
