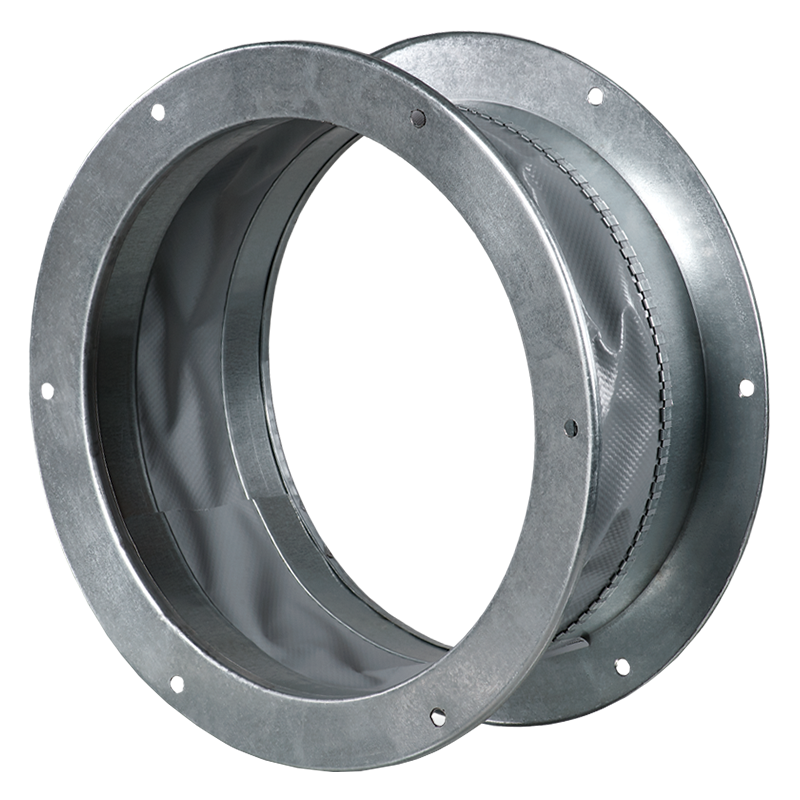

Blauberg EVAF 300

  • Beschreibung
  • Charakteristik
  • Downloads
  • AUSSENABMESSUNGEN
Beschreibung
Beschreibung
ANWENDUNG

Dämpfung von Vibrationen von Ventilatoren oder Lüftungsanlagen, die an die Rohrleitungen übertragen werden, in Ventilationssystemen von verschiedenen Räumen.Kann teilweise Deformationen im Rohrsystem, die durch Temperaturänderungen entstehen, ausgleichen.Kompatibel mit Lüftungsrohren mit einem Durchmesser von 200 bis zu 630 mm mit Flaschen.

MONTAGE

Flexible Verbinder werden mit Flanschverbindung an den Rohrleitungen befestigt.

AUFBAU

Zwei Flansche aus verzinktem Stahl.  Die Flansche werden durch vibrationsdämpfendes Material aus Nylon verstärktem Polyethylen-Gewebe verbunden. Nicht für mechanische Belastungen ausgelegt oder als tragende Struktur nutzbar.

Charakteristik
Charakteristik
Parameter EVAF 300 Maßeinheit
Gehäusematerial verzinkter Stahl -
Luftkanal für Rundrohre -
Gewicht 1.90 kg
Technische Unterlagen
Technische Unterlagen
EVAF - Datenblatt (pdf 83.43Kb)
EVAF - Bild (png 689.21Kb)
AUSSENABMESSUNGEN
AUSSENABMESSUNGEN

Typ Abmessungen, mm
D D1 D2 L
EVAF 300 310 356 382 160
