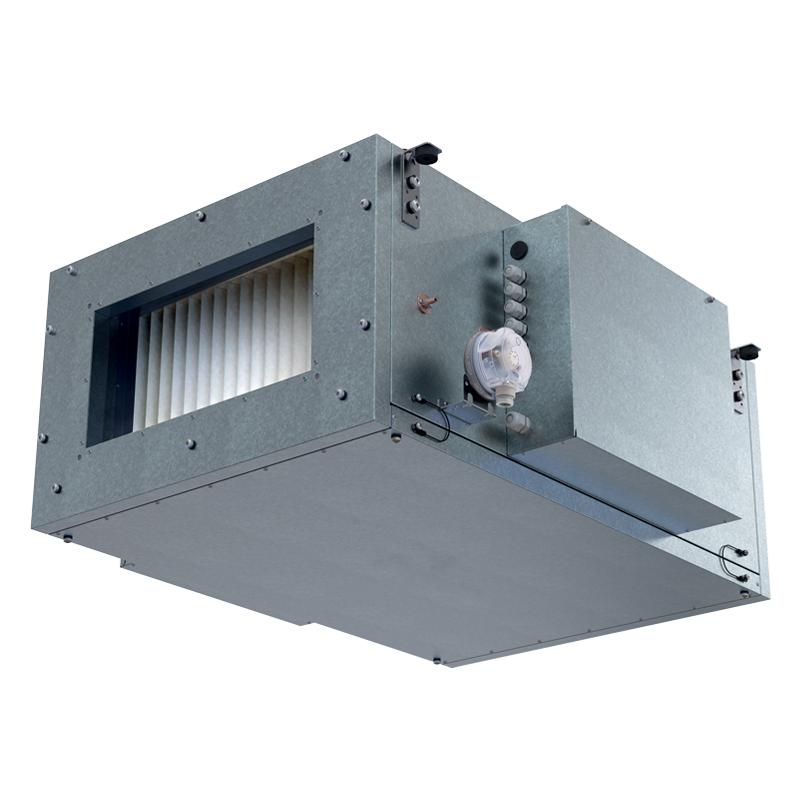

Blauberg Blaubox EC ME 4000-54 S31


Zuluftanlage. Maximale Förderleistung bis 5000 m³/h
EAN codeEAN4058448097256
  • Beschreibung
  • Charakteristik
  • Downloads
  • Bezeichnungsschlüssel
  • Zubehör
  • Abmessungen
  • zusätzliche technische Daten
Beschreibung
Beschreibung
EIGENSCHAFTEN

Zuluftanlage für effi ziente Belüftung in verschiedenen RäumenSteuerbare Luftzufuhr, Luftfi lterung und LuftheizungBMS-Verbindung über ModBUS RTU



AUFBAU

Das Gehäuse ist aus Aluzinkblech gefertigt und innen mit einer 30 mm Auskleidung aus Mineralwolle schall- und wärmeisoliert.Am Gehäuse sind Montagehalter mit vibrationsabsorbierenden Verbindungsstücken angebracht. Eine Wartungsklappe ermöglicht einen bequemen Zugang zum Inneren der Anlage.



VENTILATOREN

Mit hocheffi zienten EC-Motoren mit Außenläufer und Radiallaufrädern mit rückwärts gekrümmten Schaufeln ausgestattet.EC-Motoren zeichnen sich durch hohe Leistung, niedrigen Geräuschpegel und optimale Steuerbarkeit bei allen Drehgeschwindigkeiten aus.Der Motor ist dynamisch ausgewuchtet.

LUFTFILTERUNG

Panel-Grobfilter 90 % (G4) zur Zuluftreinigung.Panelfilter ePM1 70 % (F7) optional erhältlich

HEIZREGISTER

Die Anlage ist mit einem Elektro-Heizregister ausgestattet.Die Heizelemente sind zusätzlich gerippt für eine größere Wärmeaustauschfl äche.Integrierter Überhitzungsschutz

MONTAGE

Montage auf dem Boden, an der Decke oder der Wand mit Montagehaltern in einer beliebigen Position, außer senkrechter Montage mit Luftstrom nach untenBei der montierten Anlage muss ein freier Zugang zum Bedienfeld gewährleistet sein.

STEUERUNG

Die Anlagen sind mit einem integrierten Steuerungssystem ausgestattet.Das Fernbedienfeld ist nicht im Lieferumfang enthalten (separat erhältlich).

  STEUERUNGSFUNKTIONEN
Funktionen Beschreibung
Fernbedienfeld
S30
Fernbedienfeld
S32
Ein-/Ausschalten der Anlage +
Steuerung und Einstellung der Lüftungsstufe +
Anzeige und Steuerung der Filterverschmutzung Drucksensor
Wochenzeitplan +
Schutz des Elektro-Heizregisters mit automatischem Neustart +
Schutz des Elektro-Heizregisters mit manuellem Neustart +
Regelung der Zulufttemperatur +
Außenlufttemperatursensor +
Frostschutz des Warmwasser-Heizregisters +
Rücklauftemperatursensor +
Luftklappensteuerung +
Alarmanzeige +
BMS-Verbindung ModBUS (RTU)
Feuchtigkeitssensor 0–10V oder NO
CO2-Sensor 0–10V oder NO
Steuerung des Abluftventilators Ein-/Aus
Dreiwegeklappesteuerung +
Steuerung der Umwälzpumpe +
Steuerung der Verfl üssigungseinheit 0–10V

Optional: diese Funktion ist bei Einsatz des entsprechenden Zubehörteils (siehe Zubehör) verfügbar.

Charakteristik
Charakteristik
Parameter Blaubox EC ME 4000-54 S31 Maßeinheit
Versorgungsspannung 400 V
Phase 3 ˜
Frequenz 50 Hz
Max. Leistungsaufnahme exkl. Elektro-Heizregister 717 W
Max. Stromaufnahme exkl. Elektro-Heizregister 1.1 А
Max. Leistungsaufnahme inkl. Elektro-Heizregister 54717 W
Max. Stromaufnahme inkl. Elektro-Heizregister 87.6 А
Leistungsaufnahme des elektrischen Heizelements 54000 W
Förderleistung 5000 m³/h
Geräuschpegel bei 3 m Entfernung 49 dBА
Fördermitteltemperatur -30…+40 °С
Isolierung 30 mm, Mineralwolle mm
Filter Coarse 90 % / G4 (optional: ePM1 70 % / F7) -
EC-Motor ja -
Gewicht 60 kg
Rohrdurchmesser 700 x 400 mm
Gehäusematerial Aluzink -
Außenmontage nein -
Luftkanal für rechteckige Luftkanäle -
Aufbau radial -
Typ Zuluft -
Montage Deckenmontage, Wandmontage, Bodenmontage -
ErP 2018 -
Technische Unterlagen
Technische Unterlagen
Wählen Sie den Art des Dokuments
  • Kataloge
  • Technische Dokumentation
  • Zertifikate
Blaubox EC ME - Betriebsanleitung (pdf 2.59Mb)
Automatisches Steuerungssystem (S30, S31, S32) - Betriebsanleitung (pdf 3.96Mb)
Blaubox EC ME - Datenblatt (pdf 2.82Mb)
Blaubox EC ME - Bild (png 488.75Kb)
Bezeichnungsschlüssel
Bezeichnungsschlüssel
Serie Motorentyp Heizregistertyp Nennförderleistung, m³/h   Leistungsaufnahme des Elektro-Heizregisters, kW Wartungsseite Steuerung
Blaubox: Zuluftanlage EC: elektronisch kommutierter Motor ME: Elektro-Heizregister 300; 400; 700; 1000; 1500;
2000; 3000; 4000
1,7; 2,0; 3,0; 5,1; 6,0; 9,0; 12,0; 14,0;
15,0; 18,0; 27,0; 45,0; 54,0
L: linksseitig
R: rechtsseitig
S31
Zubehör
Zubehör
    Blaubox EC ME 4000-54 S31
Panelfilter G4 FP 874х485х80 Coarse 90% / G4
Panelfilter F7 FP 874х485х80 ePM1 70% / F7
Flexibler schwingungsdämpfender Anschluss EVA 70x40
Schalldämpfer SD 70x40
Luftklappe SL 70x40
Elektrischer Stellantrieb der Luftklappe TF230 / TF24

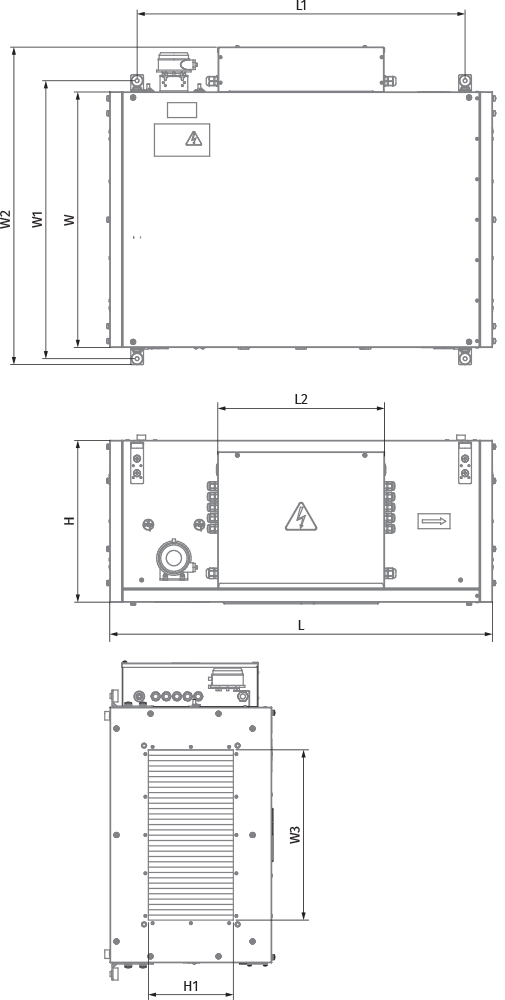

Abmessungen
Abmessungen

Modell Außenabmessungen, mm
H H1 L L1 B B1 B2 B3
Blaubox EC ME 4000-54 S31 550 400 1200 1070 940 993 1087 700
