Blauberg Blaubox EC ME

Blaubox EC ME
Blaubox EC ME
zoom

Zuluftanlage
Modellmerkmale
  • Beschreibung
  • Varianten
  • Downloads
  • Bezeichnungsschlüssel
  • Zubehör
Beschreibung
Beschreibung
EIGENSCHAFTEN

Zuluftanlage für effi ziente Belüftung in verschiedenen RäumenSteuerbare Luftzufuhr, Luftfi lterung und LuftheizungBMS-Verbindung über ModBUS RTU



AUFBAU

Das Gehäuse ist aus Aluzinkblech gefertigt und innen mit einer 30 mm Auskleidung aus Mineralwolle schall- und wärmeisoliert.Am Gehäuse sind Montagehalter mit vibrationsabsorbierenden Verbindungsstücken angebracht. Eine Wartungsklappe ermöglicht einen bequemen Zugang zum Inneren der Anlage.Die Modelle Blaubox EC ME 300 … 700 sind mit Rundrohren kompatibel.

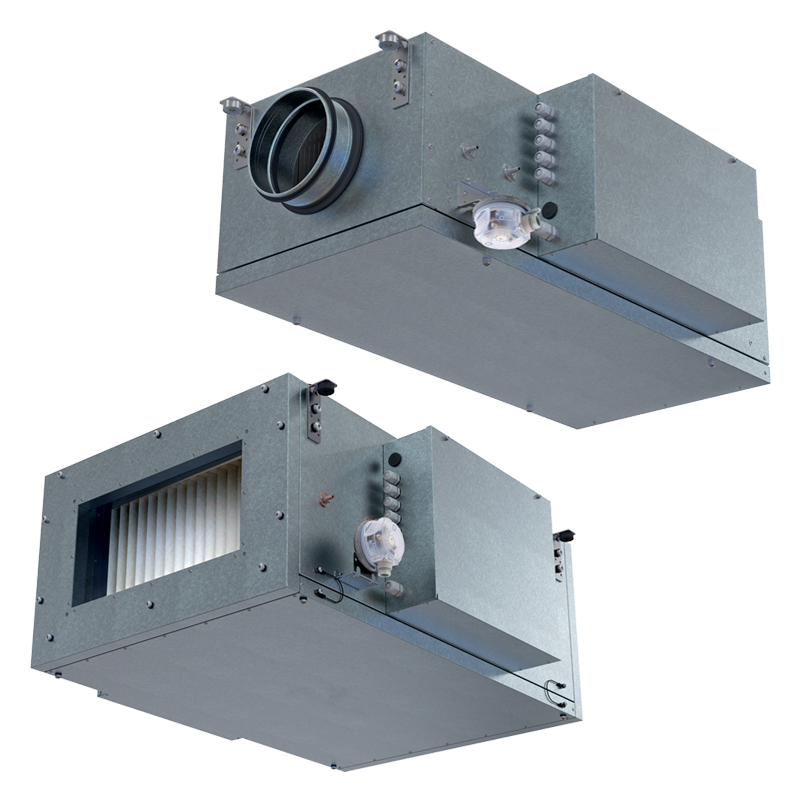

Blaubox EC ME 300 … 700

Blaubox EC ME 300 … 700

Blaubox EC ME 1000 … 4000

VENTILATOREN

Mit hocheffi zienten EC-Motoren mit Außenläufer und Radiallaufrädern mit rückwärts gekrümmten Schaufeln ausgestattet.EC-Motoren zeichnen sich durch hohe Leistung, niedrigen Geräuschpegel und optimale Steuerbarkeit bei allen Drehgeschwindigkeiten aus.Der Motor ist dynamisch ausgewuchtet.

LUFTFILTERUNG

Panel-Grobfilter 90 % (G4) zur Zuluftreinigung.Panelfilter ePM1 70 % (F7) optional erhältlich

HEIZREGISTER

Die Anlage ist mit einem Elektro-Heizregister ausgestattet.Die Heizelemente sind zusätzlich gerippt für eine größere Wärmeaustauschfl äche.Integrierter Überhitzungsschutz

MONTAGE

Montage auf dem Boden, an der Decke oder der Wand mit Montagehaltern in einer beliebigen Position, außer senkrechter Montage mit Luftstrom nach untenBei der montierten Anlage muss ein freier Zugang zum Bedienfeld gewährleistet sein.

STEUERUNG

Die Anlagen sind mit einem integrierten Steuerungssystem ausgestattet.Das Fernbedienfeld ist nicht im Lieferumfang enthalten (separat erhältlich).

  STEUERUNGSFUNKTIONEN
Funktionen Beschreibung
Fernbedienfeld
S30
Fernbedienfeld
S32
Ein-/Ausschalten der Anlage +
Steuerung und Einstellung der Lüftungsstufe +
Anzeige und Steuerung der Filterverschmutzung Drucksensor
Wochenzeitplan +
Schutz des Elektro-Heizregisters mit automatischem Neustart +
Schutz des Elektro-Heizregisters mit manuellem Neustart +
Regelung der Zulufttemperatur +
Außenlufttemperatursensor +
Frostschutz des Warmwasser-Heizregisters +
Rücklauftemperatursensor +
Luftklappensteuerung +
Alarmanzeige +
BMS-Verbindung ModBUS (RTU)
Feuchtigkeitssensor 0–10V oder NO
CO2-Sensor 0–10V oder NO
Steuerung des Abluftventilators Ein-/Aus
Dreiwegeklappesteuerung +
Steuerung der Umwälzpumpe +
Steuerung der Verfl üssigungseinheit 0–10V

Optional: diese Funktion ist bei Einsatz des entsprechenden Zubehörteils (siehe Zubehör) verfügbar.

Varianten
Name der Modifikation
Blaubox EC ME 1000-12 S31
Blaubox EC ME 1000-15 S31
Blaubox EC ME 1000-6 S31
Blaubox EC ME 1500-15 S31
Blaubox EC ME 1500-18 S31
Blaubox EC ME 1500-9 S31
Blaubox EC ME 2000-12 S31
Blaubox EC ME 2000-18 S31
Blaubox EC ME 2000-24 S31
Blaubox EC ME 300-1,7 S31
Blaubox EC ME 300-5,1 S31
Blaubox EC ME 3000-18 S31
Blaubox EC ME 3000-27 S31
Blaubox EC ME 3000-45 S31
Blaubox EC ME 400-2,4 S31
Blaubox EC ME 400-3,3 S31
Blaubox EC ME 400-6 S31
Blaubox EC ME 4000-24 S31
Blaubox EC ME 4000-45 S31
Blaubox EC ME 4000-54 S31
Blaubox EC ME 700-3 S31
Blaubox EC ME 700-6 S31
Blaubox EC ME 700-9 S31
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
Technische Unterlagen
Technische Unterlagen
Wählen Sie den Art des Dokuments
  • Kataloge
  • Technische Dokumentation
  • Zertifikate
Blaubox EC ME - Betriebsanleitung (pdf 2.43Mb)
Automatisches Steuerungssystem (S30, S31, S32) - Betriebsanleitung (pdf 3.96Mb)
Blaubox EC ME - Datenblatt (pdf 2.82Mb)
Blaubox EC ME - Bild (png 488.75Kb)
Bezeichnungsschlüssel
Bezeichnungsschlüssel
Serie Motorentyp Heizregistertyp Nennförderleistung, m³/h   Leistungsaufnahme des Elektro-Heizregisters, kW Wartungsseite Steuerung
Blaubox: Zuluftanlage EC: elektronisch kommutierter Motor ME: Elektro-Heizregister 300; 400; 700; 1000; 1500;
2000; 3000; 4000
1,7; 2,0; 3,0; 5,1; 6,0; 9,0; 12,0; 14,0;
15,0; 18,0; 27,0; 45,0; 54,0
L: linksseitig
R: rechtsseitig
S31
Zubehör
Zubehör
    Blaubox EC ME 300 Blaubox EC ME 400 Blaubox EC ME 700 Blaubox EC ME 1000 Blaubox EC ME 1500 Blaubox EC ME 2000 Blaubox EC ME 3000 Blaubox EC ME 4000
Panelfilter G4 FP 334x226x48 Coarse 90% / G4 FP 334х287х48 Coarse 90% / G4 FP 384х287х48 Coarse 90% / G4 FP 536х316х48 Coarse 90% / G4 FP 636х376х48 Coarse 90% / G4 FP 636х376х48 Coarse 90% / G4 FP 734х435х80 Coarse 90% / G4 FP 874х485х80 Coarse 90% / G4
Panelfilter F7 FP 334x226x48 ePM1 70% / F7 FP 334х287х48 ePM1 70% / F7 FP 384х287х48 ePM1 70% / F7 FP 536х316х48 ePM1 70% / F7 FP 636х376х48 ePM1 70% / F7 FP 636х376х48 ePM1 70% / F7 FP 734х435х80 ePM1 70% / F7 FP 874х485х80 ePM1 70% / F7
Flexibler schwingungsdämpfender Anschluss EVA 125 EVA 200 EVA 250 EVA 40x20 EVA 50x25 EVA 50x30 EVA 60x30 EVA 70x40
Schalldämpfer SD 125 SD 200 SD 250 SD 40x20 SD 50x25 SD 50x30 SD 60x30 SD 70x40
Luftklappe VKA 125 VKA 200 VKA 250 SL 40x20 SL 50x25 SL 50x30 SL 60x30 SL 70x40
Elektrischer Stellantrieb der Luftklappe TF230 / TF24 TF230 / TF24 TF230 / TF24 TF230 / TF24 TF230 / TF24 TF230 / TF24 TF230 / TF24 TF230 / TF24
