Blauberg CDT E/0-10


Drehzahlregler für EC-Motoren.
EAN codeEAN4058448014475
  • Beschreibung
  • Charakteristik
  • Downloads
  • AUSSENABMESSUNGEN
  • Anschlussschema
Beschreibung
Beschreibung
ANWENDUNG

Ein-/Ausschalten von Lüftern und Geschwindigkeitsregelung von EC-Motoren mit 0-10 V Eingangssteuerspannung.

AUFBAU

Gehäuse aus hochwertigem Kunststoff.Mit Aufputzdose für den Einbau.Schutzklasse IP40.

MONTAGE

Innenraummontage mit UnterputzdosePassend für übliche Anschlussdosen.

STEUERUNG

Ein-/Ausschalten mit Hilfe eines Drehknopfes.  Stufenlose Drehzahlregelung.Der Regler zeichnet sich durch hohe Effizienz und präzise Steuerung aus.

OPTIONEN

Anschlussdose EDR-E für Aufputzmontage (separate Bestellung).



Charakteristik
Charakteristik
Parameter CDT E/0-10 Maßeinheit
Max. Belastungsstrom 0.005 А
Eingangssteuerspannung 0-10 V
Versorgungsspannung 10-48VDC V
Max. Umgebungstemperatur +35 °С
Schutz IP40 -
Gewicht 0.12 kg
Technische Unterlagen
Technische Unterlagen
CDT E/0-10 - Datenblatt (pdf 88.09Kb)
CDT E/0-10 - Bild (png 476.61Kb)
CDT E/0-10 - Bedienungsanleitung (pdf 846.49Kb)

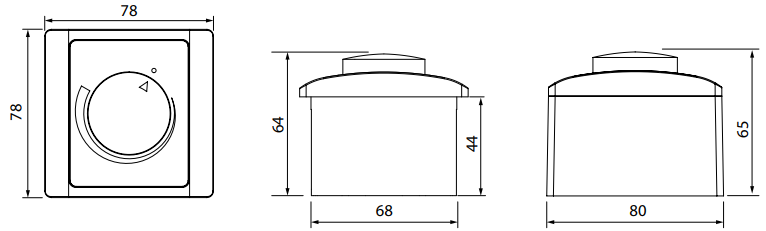

AUSSENABMESSUNGEN
AUSSENABMESSUNGEN
Typ Aussenabmessungen, mm
A B C
CDT E/0-10 80 80 63
Anschlussschema
Anschlussschema
