Lüftungssätze und ZuluftelementeBlauberg CDT1 E1.5
- Beschreibung
- Charakteristik
- Downloads
- Anschlussschema
Beschreibung
Beschreibung
| EINSATZGEBIET | AUFBAU UND STEUERUNG |
| Ein-/Ausschaltung und Drehzahlregelung von spannungsgesteuerten Ventilator-Einphasenmotoren in Lüftungssystemen. Bei Anschluss mehrerer Ventilatoren sollte beachtet werden, dass die maximale Stromstärke und Stromaufnahme des Drehzahlreglers nicht überschritten werden. | Das Reglergehäuse ist aus Kunststoff hergestellt. Der Einstellknopf ist mit einer Betriebsleuchte ausgestattet. Der Drehzahlregler zeichnet sich durch eine hohe Leistungsfähigkeit und Regelgenauigkeit aus. Die Regelung erfolgt vom Mindestspannungswert, bei dem der Ventilator einen gleichmäßigen Lauf aufweist, bis zum Höchstwert. Die minimale Drehzahl wird vom Potentiometer auf der Steuerplatine des Drehzahlreglers vorgegeben. Der Drehzahlregler verfügt über eine Zusatzklemme (230 V) zum Anschluss und der Steuerung externer Geräte. |
| SCHUTZART | MONTAGE |
| Der Eingangskreis des Drehzahlreglers ist vor Überlastung mit einer Schmelzsicherung geschützt. Der Drehzahlregler ist mit einem HF-Filter ausgestattet. | Dank der Universalausführung des Drehzahlreglers ist dieser sowohl für die Wand-Aufputzmontage als auch für die Wand-Unterputzmontage geeignet. Der Drehzahlregler ist für den Einsatz in einen Standard-Anschlusskasten konstruiert. |
Charakteristik
Charakteristik
| Parameter | CDT1 E1.5 | Maßeinheit |
|---|---|---|
| Versorgungsspannung | 230 | V |
| Phase | 1 | ˜ |
| Frequenz | 50 | Hz |
| Min. Laststrom | 0.1 | А |
| Max. Laststrom | 1.5 | А |

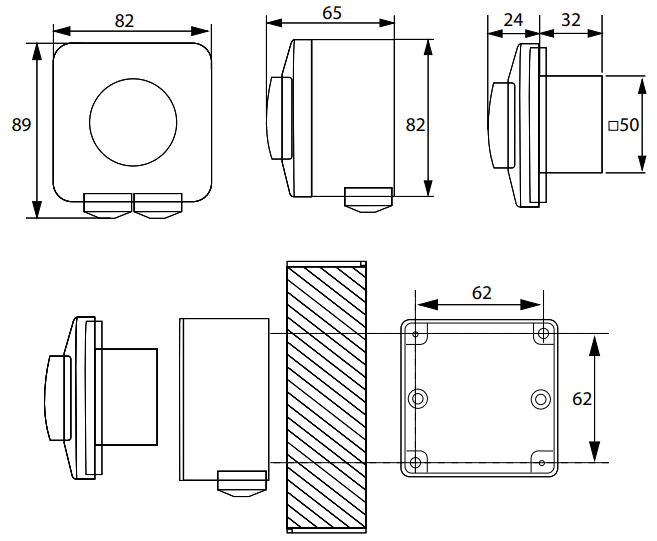

| Außenabmessungen W x H x D | 82 x 82 x 65 | mm |
| Betriebstemperatur | +35 | °С |
| Schutz | IP44 | - |
| Gewicht | 0.19 | kg |
Technische Unterlagen
Technische Unterlagen
Wählen Sie den Art des Dokuments
Anschlussschema
Anschlussschema
