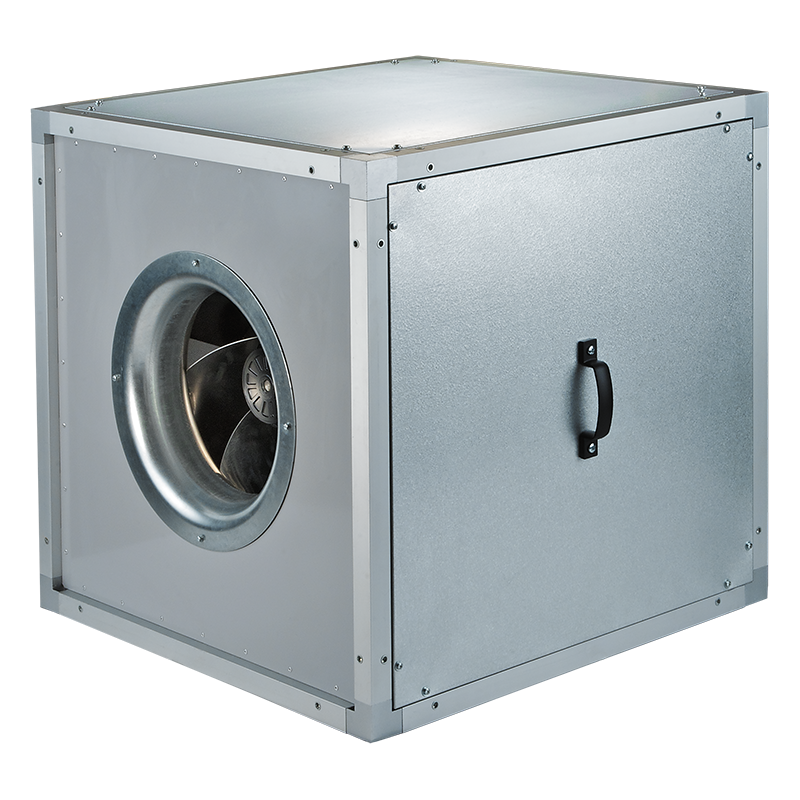

Blauberg Iso-V 400 4D


Geräuschisolierte Radialventilatoren. Maximale Förderleistung bis zu 3340 m³/h.
EAN codeEAN4058448016929
  • Beschreibung
  • Charakteristik
  • Downloads
  • AUSSENABMESSUNGEN
Beschreibung
Beschreibung
ANWENDUNG

Zu- und Abluftsysteme für verschiedene Räume mit erhöhten Anforderungen an die Schalldämmung.Die Gehäuseform lässt sich dem Lüftungssystem anpassen. Daher vielfältige Einsatzmöglichkeiten.Geeignet als Einzelkomponente für Zu- und Abluftanlagen.Kompatibel mit Lüftungsrohren mit einem Durchmesser von 355 bis zu 710 mm oder mit Luftkanälen mit einem Querschnitt von 500x500 bis zu 1000x1000 mm.

AUFBAU

Gehäuse aus Aluminiumrahmen und abnehmbaren wärme- und schallisolierten zweischichtigen Paneelen aus Aluzink.Isolierung aus nichtbrennbarer 20 mm dicker Mineralwolle.Die Anordnung der abnehmbaren Seitenwände kann angepasst werden, um den Luftstrom geradlinig oder in einem 90°-Winkel auszurichten. Verbesserte Eigenschaften des Gehäuses; korrosionsbeständig und wärmeisoliert. Geeignet für Außenmontage.An den Ventilator können schwingungsdämpfende Verbindungsstücke quadratisch zu quadratisch (AKV Serie) oder Übergangs-Verbindungsstücke quadratisch zu rund (ARV Serie) angebracht werden. Beide auf separate Bestellung erhältlich.Der runde Stutzen des Übergangs-Verbindungsstücks ARV ist gummigedichtet für luftdichten Anschluss.


Ventilatoren Iso-V mit flexiblen
schwingungsdämpfenden
Verbindungsstücken
Ventilatoren Iso-V mit
Übergangs-Verbindungsstücken
MODIFIKATIONEN UND OPTIONEN

max – Hochleistungsmotor.

MOTOR

4- oder 6-poliger Asynchronmotor mit Außenrotor und Radiallaufrad mit rückwärts gekrümmten Schaufeln.Motorausführung: (E) einphasig oder (D) dreiphasig.Kugelgelagerter Motor für Dauerbetrieb.Überhitzungsschutz erfolgt durch eingebauten Thermoschalter oder über nach außen geführte Klemmen für den Anschluss von externen Sicherheitsanlagen.Anschluss der Thermoschalter an entsprechende Kontaktanschlüsse am Überlastrelais oder entsprechende Anschlüsse des Spartrafo- oder Thyristorreglers.Bei Iso-V 355 4E werden Thermoschalter mit automatischem Neustart verwendet.Dynamisch ausgewuchtete Turbine.

STEUERUNG

Stufenlose Drehzahlregelung mit einer externen Thyristorsteuerung oder stufenweise Drehzahlregelung mit einem externen Spartrafo (beide auf separate Bestellung erhältlich).

MONTAGE

Der Ventilator wird mit rechteckigen oder runden Luftkanälen verbunden.Anschluss an Luftkanäle mit flexiblen schwingungsdämpfenden Verbindungsstücken oder Übergangs-Verbindungsstücken mit passendem Querschnitt.Stromanschluss erfolgt über externen Klemmkasten.Beliebige Einbauposition, je nach gewünschter Luftrichtung. Der Zugang für die Wartung sollte frei bleiben.Im Falle der Außenmontage kann der Ventilator mit dem oberen Schutzdeckel (RSD-IV) oder der Außenhaube (AH-IV) zur Montage am Lufteintritt/Luftaustritt bestückt werden.




Ventilatoren Iso-V mit der
Außenhaube AH-IV
Ventilatoren Iso-V mit
Schutzdeckel RSD-IV
Charakteristik
Charakteristik
Parameter Iso-V 400 4D (Δ) Iso-V 400 4D (Y) Maßeinheit
Versorgungsspannung 400 (Δ) 400 (Y) V
Phase 3 3 ˜
Versorgungsspannung 380-400 380-400 V
Frequenz 50/60 50/60 Hz
Stromaufnahme 1.41 0.70 А
Nennleistung 515 385 W
Max. Luftdurchsatz, m³/h bei Luftrichtung ( geradlinig) 3740 3110 m³/h
Max. Luftdurchsatz, m³/h bei Luftrichtung (im rechten Winkel) 3950 3340 m³/h
Schalldruckpegel in einem Abstand von 3 m 51 47 dB(А)
Drehzahl 1415 1235 min-1
Maximale Fördermitteltemperatur -40 +60 -40 +80 °С
EC-Motor nein nein -
Schutz IPX4 IPX4 -
Außenmontage ja ja -
Effizienz der Wärmerückgewinnung ja -
Luftkanal für Rundrohre für Rundrohre -
Aufbau radial radial -
Typ Abluft , Zuluft Abluft , Zuluft -
Gewicht 39.0 39.0 kg
Montage Rohreinschub Rohreinschub -
Technische Unterlagen
Technische Unterlagen
Iso-V - Datenblatt (pdf 691.95Kb)
Iso-V - Bedienungsanleitung (pdf 2.05Mb)
Iso-V - Bild (png 710.32Kb)
AUSSENABMESSUNGEN
AUSSENABMESSUNGEN

 Typ Abmessungen, mm  Zubehör
 А   Übergangs
Verbindungs
stück ARV
Schwingungs
dämpfendes
Verbindungsstück
AK
 Schutzdeckel
RSD-IV
Außenhaube
AH-IV
 Iso-V 400 4D 670  ARV 400 AKV 670  RSD-IV
315-355
AН-IV
315-355



Typ Abmessungen, mm
А В D
ARV 400 660 640 400



Typ Abmessungen, mm
А В C
AKV 670 660 640 615



Typ Abmessungen, mm Gewicht, kg
A B H
AH-IV 400-500 648 628 321 6



Typ Abmessungen, mm Gewicht, kg
RSD-IV 400-500 770 4.65
