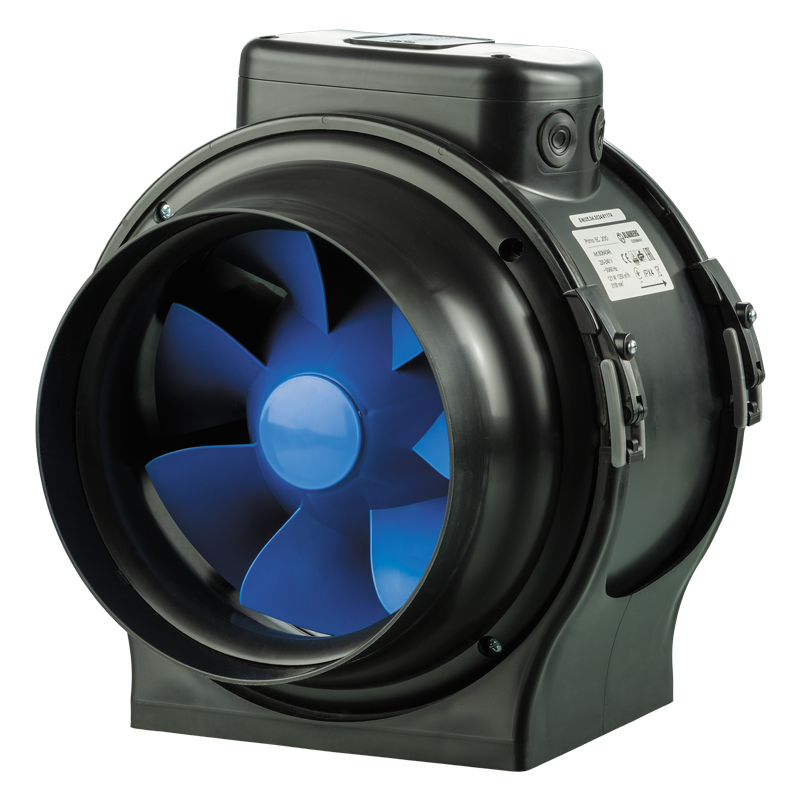

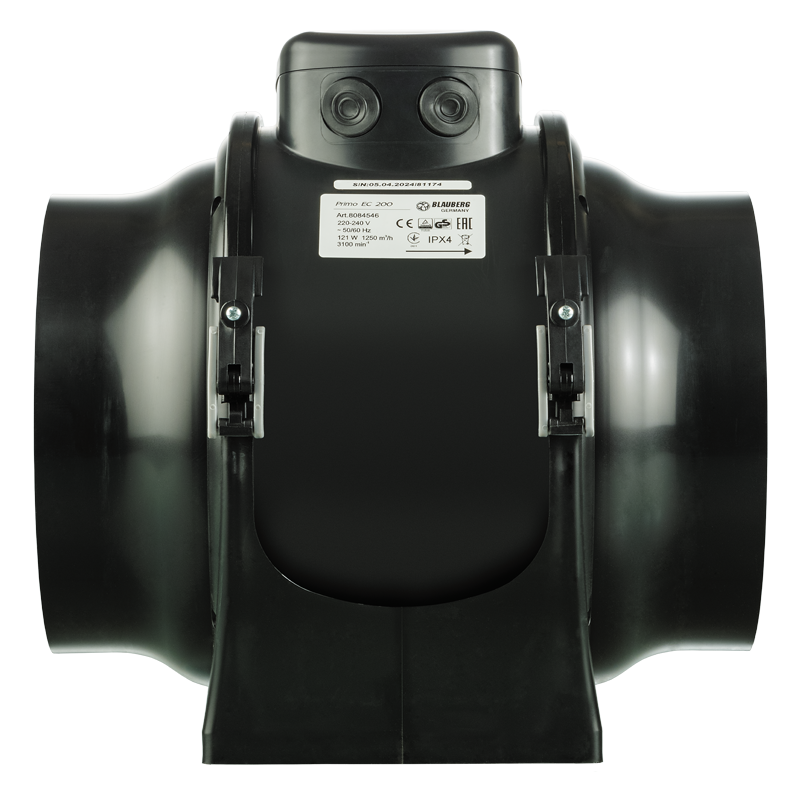

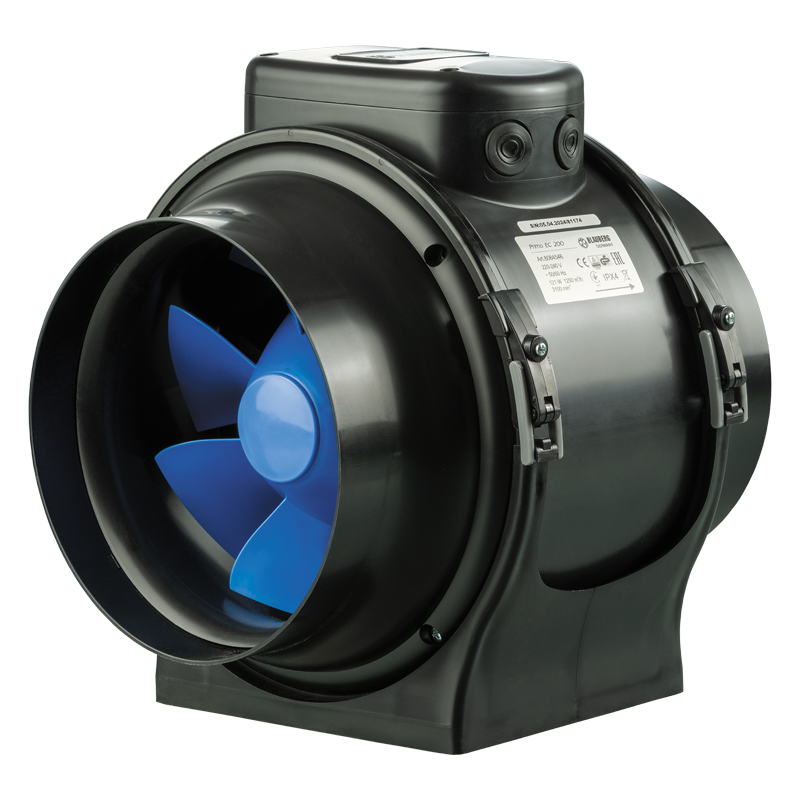

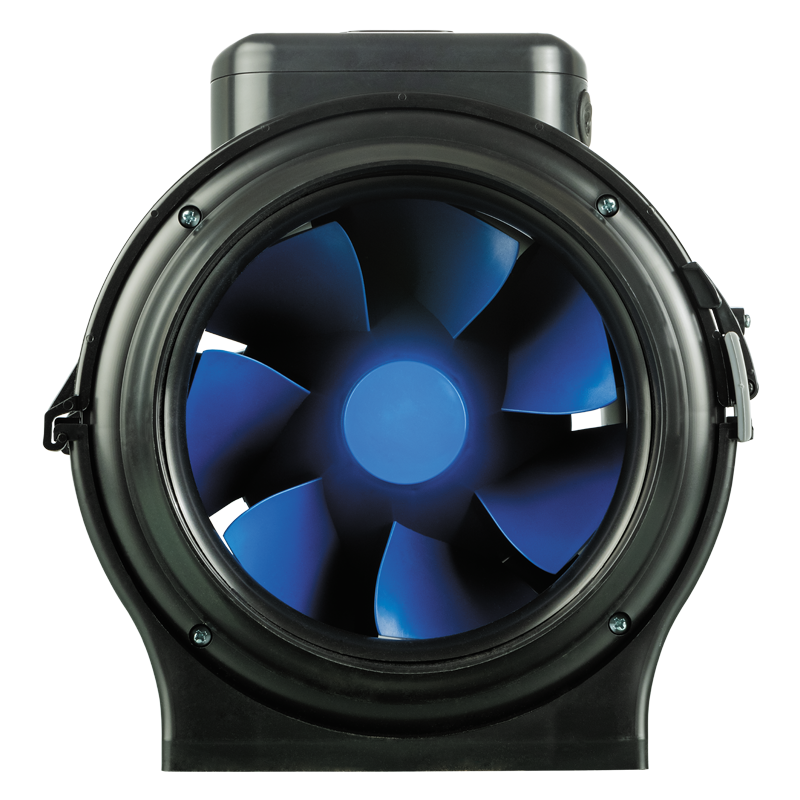

Blauberg Primo 200


Diagonal-Rohrventilatoren mit AC-Motoren. Maximale Förderleistung bis zu 1140 m³/h.
EAN codeEAN4058448084539
  • Beschreibung
  • Charakteristik
  • Leistungsdiagramm
  • Downloads
  • Bezeichnungsschlüssel
  • Außenabmessungen
  • Zusätzliche technische Daten
Beschreibung
Beschreibung
ANWENDUNG DREHZAHLREGELUNG

Rohrventilatoren für Zu- und Abluftsysteme von Gewerbe- und Industrieräumen, die einen starken Luftstrom benötigen.Kompatibel mit Lüftungsrohren mit einem Durchmesser von 200, 355 und 400 mm.Sie vereinen die Vielseitigkeit und hohen Leistungsmerkmale von Axial- und Radialventilatoren und sorgen für einen starken Luftstrom.

Die Ventilatoren werden entweder durch einen dreistufi gen Regler CDPE-3 E5 oder einen Thyristorregler gesteuert, der an die Klemme der maximalen Lüftungsstufe angeschlossen ist.

AUFBAU MOTOR

Das Gehäuse besteht aus Polymer (bei den Modellen 355 und 400 ist das Gehäuse zusätzlich mit einem Blechmantel verstärkt). Durch die konische Form des Laufrades und die speziellen Profilschaufeln wird die Zirkulationsgeschwindigkeit des Luftstromes erhöht, was für einen höheren Druck und höhere Leistung gegenüber Axialventilatoren sorgt.Der Diffusor, das speziell konstruierte Laufrad und der Gleichrichter gewährleisten eine gleichmäßige Luftströmungsverteilung und kombinieren optimal die folgenden Eigenschaften: eine hohe Luftförderleistung und ein hoher Druck bei niedrigem Geräuschpegel.Das Ventilatorgehäuse ist mit einem luftdichten Klemmenkasten zum Anschluss an das Stromnetz ausgestattet.

Primo 200 Primo 355, 400

Dreistufig, vierpolig.Einphasige Stromversorgung 220–240 V, 50 HzAusgestattet mit Kugellagern für eine lange Lebensdauer (bis zu 40 000 Betriebsstunden).Alle Motoren verfügen über einen thermischen Überlastungsschutz mit manueller Rückstellung.

MONTAGE

Die Ventilatoren sind für die Montage an jeder beliebigen Stelle des Lüftungssystems ohne Einschränkung des Montagewinkels konstruiert.Zur Erhöhung des Luftvolumenstroms wird eine parallele Montage mehrerer Geräte empfohlen. Zur Erhöhung des Betriebsdrucks wird eine Reihenmontage empfohlen.Das Ventilatorgehäuse ist mit Montagehaltern für eine Hängemontage ausgestattet.Die Ventilatoren können mit dem Halter UM Primo in entsprechender Größe (separate Bestellung, erhältlich für die Modelle 355 und 400) montiert werden.


Charakteristik
Charakteristik
Parameter Primo 200 (min) Primo 200 (mid) Primo 200 (max) Maßeinheit
Geschwindigkeitsstufe min mid max -
Versorgungsspannung 230 230 230 V
Phase 1 1 1 ˜
Frequenz 50 50 50 Hz
Leistung 82 101 113 W
Stromaufnahme 0.37 0.45 0.51 А
Drehzahl 1866 2400 2738 min-1
Förderleistung 209 272 317 l/s
Förderleistung 752 978 1140 m³/h
Geräuschpegel bei 3 m Entfernung 37 40 42 dBА
Motorschutzart IP20 IP20 IP20 -
Fördermitteltemperatur -25...+55 -25...+55 -25...+55 °С
Schutz IPX4 IPX4 IPX4 -
EC-Motor nein nein nein -
Außenmontage nein nein nein -
Effizienz der Wärmerückgewinnung nein nein nein -
Luftkanal für Rundrohre für Rundrohre für Rundrohre -
Anschlussdurchmesser 200 200 200 mm
Aufbau halbradial halbradial halbradial -
Typ Be- und Entlüftung Be- und Entlüftung Be- und Entlüftung -
Montage Rohreinschub Rohreinschub Rohreinschub -
ErP 2018 2018 2018 -
Leistungsdiagramm
Leistungsdiagramm
  • Auswahlverfahren:
  • Kapazität:
  • Druck:
Arbeitspunkt
  • Kapazität: --
  • Druck: ---
Technische Unterlagen
Technische Unterlagen
Wählen Sie den Art des Dokuments
  • Kataloge
  • Technische Dokumentation
  • Zertifikate
Primo / Primo EC - Betriebsanleitung (pdf 1.66Mb)
Primo - Datenblatt (pdf 2.16Mb)
Primo / Primo EC 200 - bild (png 544.85Kb)
Primo / Primo EC 150/160/200/250 - Betriebsanleitung (pdf 1.32Mb)
Bezeichnungsschlüssel
Bezeichnungsschlüssel
Serie Stutzendurchmesser, mm Optionen
Primo 200; 355; 400 US: dreistufi ger Drehzahlschalter
FR1: stufenloser Drehzahlregler von 0 bis 100 % und Stromkabel mit Netzstecker
G1: Drehzahlregler, Temperaturregler mit externem Temperatursensor, Stromkabel mit Netzstecker
W1: Stromkabel mit Netzstecker
Außenabmessungen
Außenabmessungen

Modell Außenabmessungen, mm
ØD ∅ D1 H H1 L W
Primo 200 198.5 - 308 - 302 293
Zusätzliche technische Daten
Zusätzliche technische Daten

Schallleistung, A-bewertet Frequenzband, Hz LpA 3 m LpA 1 m
Gesamt 63 125 250 500 1000 2000 4000 8000
LwA saugseitig, dBA 74 45 60 68 69 68 66 60 49 54 64
LwA druckseitig, dBA 77 53 64 71 71 71 68 60 49 56 66
LwA Abstrahlung, dBA 70 45 51 63 66 65 62 53 42 50 60
