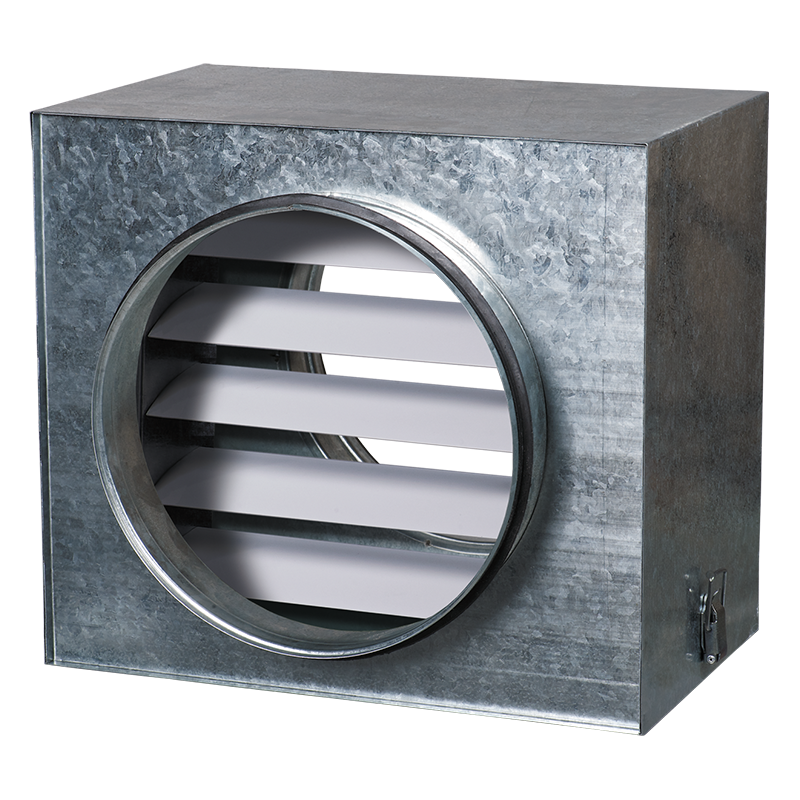

Blauberg VG 250


Selbsttätige Verschlussklappen.
EAN codeEAN4058448044472
  • Beschreibung
  • Charakteristik
  • Downloads
  • AUSSENABMESSUNGEN
Beschreibung
Beschreibung
ANWENDUNG

Automatische Absperrung von Lüftungsrohren bei Ventilatorstillstand.Verschluss durch Schwerkraft.Kompatibel mit Lüftungsrohren mit einem Durchmesser von 100 bis zu 315 mm.

MONTAGE

Anschluss an Lüftungsrohren.Die Verschlussklappen müssen sich frei bewegen können.Die Verschlussklappe muss passend zur Luftstromrichtung eingebaut werden.

AUFBAU

Gehäuse aus verzinktem Stahl.  Mit Verschlussklappen aus PVC. Auf Drehachsen in einen Rahmen eingebaut.Die Verschlussklappen öffnen sich mit dem Luftdruck und schließen sich automatisch bei Ventilatorstillstand.Gummigedichtete Stutzen.

Charakteristik
Charakteristik
Parameter VG 250 Maßeinheit
Gehäusematerial verzinkter Stahl -
Luftkanal für Rundrohre -
Anschlussdurchmesser 250 mm
Gewicht 2.624 kg
Technische Unterlagen
Technische Unterlagen
Wählen Sie den Art des Dokuments
  • Kataloge
  • Technische Dokumentation
  • Zertifikate
VG (rund) - Datenblatt (pdf 95.84Kb)
VG (rund) - Bild (png 853.29Kb)

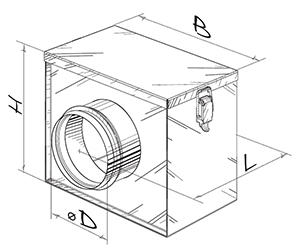

AUSSENABMESSUNGEN
AUSSENABMESSUNGEN

Typ Abmessungen, mm
D B H L
VG 250 249 295 316 232
