Beschreibung
Varianten
Downloads
Bezeichnungsschlüssel
Zubehör

Beschreibung

EIGENSCHAFTEN

Zuluftanlage für effi ziente Belüftung in verschiedenen RäumenSteuerbare Luftzufuhr, Luftfi lterung und LuftheizungBMS-Verbindung über ModBUS RTU

AUFBAU

Das Gehäuse ist aus Aluzinkblech gefertigt und von innen mit einer 30 mm Auskleidung aus Mineralwolle schall- und wärmeisoliert.Am Gehäuse sind Montagehalter mit vibrationsabsorbierenden Verbindungsstücken angebracht. Die Wartungsklappe ermöglicht einen bequemen Zugang zum Inneren der Anlage.Blaubox EC MW 700 ist mit Rundrohren kompatibel.

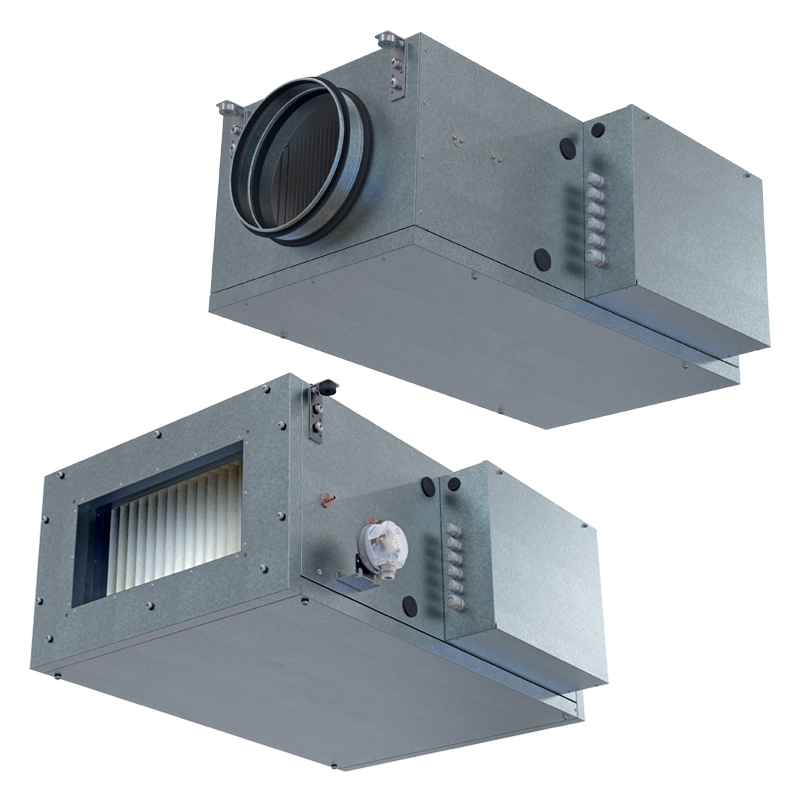

Blaubox EC MW 700

Blaubox EC MW 1000 … 4000

VENTILATOREN

Mit hocheffi zienten EC-Motoren mit Außenläufer und Radiallaufrädern mit rückwärts gekrümmten Schaufeln ausgestattet.EC-Motoren zeichnen sich durch hohe Leistung, niedrigen Geräuschpegel und optimale Steuerbarkeit bei allen Drehgeschwindigkeiten aus.Der Motor ist dynamisch ausgewuchtet.

LUFTFILTERUNG

Panel-Grobfilter 90 % (G4) zur Zuluftreinigung.Panelfilter ePM1 70 % (F7) optional erhältlich.

HEIZREGISTER

Die Anlage ist mit einem Warmwasser-Heizregister ausgestattet.Integrierter Frostschutz.

MONTAGE

Montage auf dem Boden, an der Decke oder der Wand mit Montagehaltern in einer beliebigen Position, außer senkrechter Montage mit Luftstrom nach unten.Bei der montierten Anlage muss ein freier Zugang zum Bedienfeld gewährleistet sein.

STEUERUNG

Die Anlagen sind mit einem integrierten Steuerungssystem ausgestattet.Das Fernbedienfeld ist nicht im Lieferumfang enthalten (separat erhältlich).

STEUERUNGSFUNKTIONEN

Funktionen

Beschreibung

Fernbedienfeld

S30

Fernbedienfeld

S32

Ein-/Ausschalten der Anlage

Steuerung und Einstellung der Lüftungsstufe

Anzeige und Steuerung der Filterverschmutzung

Drucksensor

Wochenzeitplan

Schutz des Elektro-Heizregisters mit automatischem Neustart

Schutz des Elektro-Heizregisters mit manuellem Neustart

Regelung der Zulufttemperatur

Außenlufttemperatursensor

Frostschutz des Warmwasser-Heizregisters

Rücklauftemperatursensor

Luftklappensteuerung

Alarmanzeige

BMS-Verbindung

ModBUS (RTU)

Feuchtigkeitssensor

0–10V oder NO

CO₂-Sensor

0–10V oder NO

Steuerung des Abluftventilators

Ein-/Aus

Dreiwegeklappesteuerung

Steuerung der Umwälzpumpe

Steuerung der Verfl üssigungseinheit

0–10V

Optional: diese Funktion ist bei Einsatz des entsprechenden Zubehörteils (siehe Zubehör) verfügbar.

Varianten

Name der Modifikation
Blaubox EC MW 1000 S31
Blaubox EC MW 1500 S31
Blaubox EC MW 2000 S31
Blaubox EC MW 3000 S31
Blaubox EC MW 4000 S31
Blaubox EC MW 700 S31

Name der Modifikation
Blaubox EC MW 1000 S31
Blaubox EC MW 1500 S31
Blaubox EC MW 2000 S31
Blaubox EC MW 3000 S31
Blaubox EC MW 4000 S31
Blaubox EC MW 700 S31


+
+
+
+
+
+

Technische Unterlagen

Bezeichnungsschlüssel

Serie	Motorentyp	Heizregistertyp	Nennförderleistung, m³/h	Wartungsseite	Steuerung
Blaubox: Zuluftanlage	EC: elektronisch kommutierter Motor	MW: Warmwasser	700; 1000; 1500; 2000; 3000; 4000	L: linksseitig R: rechtsseitig	S31

Zubehör

	Blaubox EC MW 700	Blaubox EC MW 1000	Blaubox EC MW 1500	Blaubox EC MW 2000	Blaubox EC MW 3000	Blaubox EC MW 4000
Panelfilter G4	FP 384х287х48 Coarse 90% / G4	FP 536х316х48 Coarse 90% / G4	FP 636х376х48 Coarse 90% / G4	FP 636х376х48 Coarse 90% / G4	FP 734х435х80 Coarse 90% / G4	FP 874х485х80 Coarse 90% / G4
Panelfilter F7	FP 384х287х48 ePM1 70% / F7	FP 536х316х48 ePM1 70% / F7	FP 636х376х48 ePM1 70% / F7	FP 636х376х48 ePM1 70% / F7	FP 734х435х80 ePM1 70% / F7	FP 874х485х80 ePM1 70% / F7
Flexibler schwingungsdämpfender Anschluss	EVA 250	EVA 40x20	EVA 50x25	EVA 50x30	EVA 60x30	EVA 70x40
Schalldämpfer	SD 250	SD 40x20	SD 50x25	SD 50x30	SD 60x30	SD 70x40
Luftklappe	VKA 250	SL 40x20	SL 50x25	SL 50x30	SL 60x30	SL 70x40
Elektrischer Stellantrieb der Luftklappe	TF230 / TF24	TF230 / TF24	TF230 / TF24	TF230 / TF24	TF230 / TF24	TF230 / TF24
