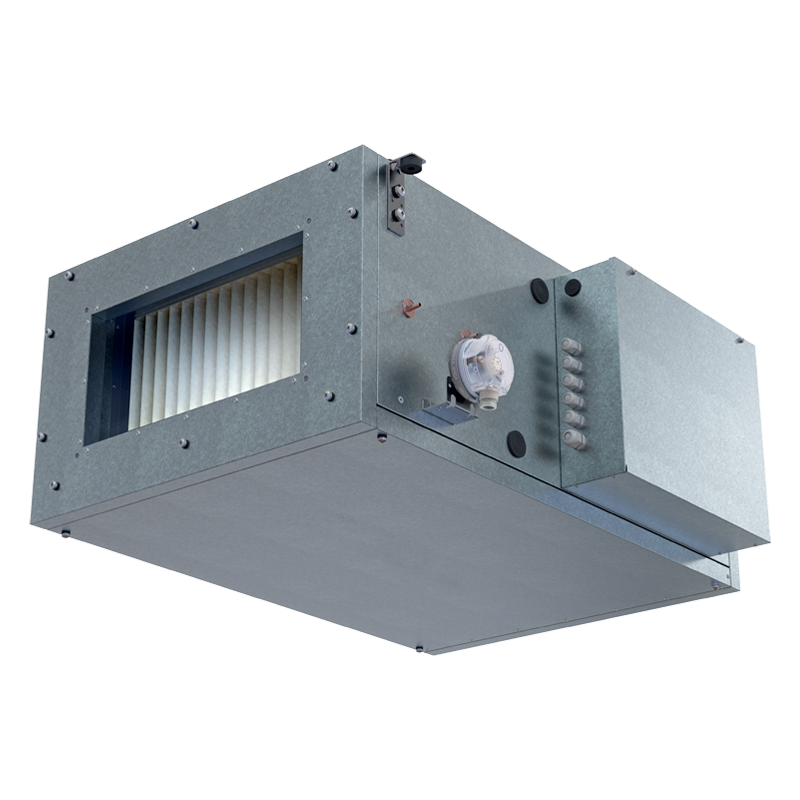

Blauberg Blaubox EC MW 2000 S31

Druckversion

Zuluftanlage. Maximale Förderleistung bis 2150 m³h

EAN4058448097003

Zu Projekt hinzufügen

Zum Vergleich hinzufügen

Beschreibung
Charakteristik
Downloads
Bezeichnungsschlüssel
Zubehör
Abmessungen
Diagramm zur Berechnung des Warmwasser-Heizregisters

Beschreibung

EIGENSCHAFTEN

Zuluftanlage für effi ziente Belüftung in verschiedenen RäumenSteuerbare Luftzufuhr, Luftfi lterung und LuftheizungBMS-Verbindung über ModBUS RTU

AUFBAU

Das Gehäuse ist aus Aluzinkblech gefertigt und von innen mit einer 30 mm Auskleidung aus Mineralwolle schall- und wärmeisoliert.Am Gehäuse sind Montagehalter mit vibrationsabsorbierenden Verbindungsstücken angebracht. Die Wartungsklappe ermöglicht einen bequemen Zugang zum Inneren der Anlage.

VENTILATOREN

Mit hocheffi zienten EC-Motoren mit Außenläufer und Radiallaufrädern mit rückwärts gekrümmten Schaufeln ausgestattet.EC-Motoren zeichnen sich durch hohe Leistung, niedrigen Geräuschpegel und optimale Steuerbarkeit bei allen Drehgeschwindigkeiten aus.Der Motor ist dynamisch ausgewuchtet.

LUFTFILTERUNG

Panel-Grobfilter 90 % (G4) zur Zuluftreinigung.Panelfilter ePM1 70 % (F7) optional erhältlich.

HEIZREGISTER

Die Anlage ist mit einem Warmwasser-Heizregister ausgestattet.Integrierter Frostschutz.

MONTAGE

Montage auf dem Boden, an der Decke oder der Wand mit Montagehaltern in einer beliebigen Position, außer senkrechter Montage mit Luftstrom nach unten.Bei der montierten Anlage muss ein freier Zugang zum Bedienfeld gewährleistet sein.

STEUERUNG

Die Anlagen sind mit einem integrierten Steuerungssystem ausgestattet.Das Fernbedienfeld ist nicht im Lieferumfang enthalten (separat erhältlich).

STEUERUNGSFUNKTIONEN

Funktionen

Beschreibung

Fernbedienfeld

S30

Fernbedienfeld

S32

Ein-/Ausschalten der Anlage

Steuerung und Einstellung der Lüftungsstufe

Anzeige und Steuerung der Filterverschmutzung

Drucksensor

Wochenzeitplan

Schutz des Elektro-Heizregisters mit automatischem Neustart

Schutz des Elektro-Heizregisters mit manuellem Neustart

Regelung der Zulufttemperatur

Außenlufttemperatursensor

Frostschutz des Warmwasser-Heizregisters

Rücklauftemperatursensor

Luftklappensteuerung

Alarmanzeige

BMS-Verbindung

ModBUS (RTU)

Feuchtigkeitssensor

0–10V oder NO

CO₂-Sensor

0–10V oder NO

Steuerung des Abluftventilators

Ein-/Aus

Dreiwegeklappesteuerung

Steuerung der Umwälzpumpe

Steuerung der Verfl üssigungseinheit

0–10V

Optional: diese Funktion ist bei Einsatz des entsprechenden Zubehörteils (siehe Zubehör) verfügbar.

Charakteristik

Parameter	Blaubox EC MW 2000 S31	Maßeinheit
Versorgungsspannung	230	V
Phase	1	˜
Frequenz	50	Hz
Max. Leistungsaufnahme	387	W
Max. Stromverbrauch	1.7	А
Förderleistung	2150	m³/h
Rohrreihenanzahl im Wasser-Heizregister	4	-
Geräuschpegel bei 3 m Entfernung	53	dBА
Durchmesser des Wasserregisteranschlusses	1	Zoll
Fördermitteltemperatur	-30…+40	°С
Isolierung	30 mm, Mineralwolle	mm
Max. Wassertemperatur	150	°С
Filter	Coarse 90 % / G4 (optional: ePM1 70 % / F7)	-
EC-Motor	ja	-
Rohrdurchmesser	500 x 300	mm
Gewicht	45	kg
Gehäusematerial	Aluzink	-
Außenmontage	nein	-
Luftkanal	für rechteckige Luftkanäle	-
Aufbau	radial	-
Typ	Zuluft	-
Montage	Deckenmontage, Wandmontage, Bodenmontage	-
ErP	2018	-

Technische Unterlagen

Bezeichnungsschlüssel

Serie	Motorentyp	Heizregistertyp	Nennförderleistung, m³/h	Wartungsseite	Steuerung
Blaubox: Zuluftanlage	EC: elektronisch kommutierter Motor	MW: Warmwasser	700; 1000; 1500; 2000; 3000; 4000	L: linksseitig R: rechtsseitig	S31

Zubehör

		Blaubox EC MW 2000
Panelfilter G4		FP 636х376х48 Coarse 90% / G4
Panelfilter F7		FP 636х376х48 ePM1 70% / F7
Flexibler schwingungsdämpfender Anschluss		EVA 50x30
Schalldämpfer		SD 50x30
Luftklappe		SL 50x30
Elektrischer Stellantrieb der Luftklappe		TF230 / TF24

Abmessungen

Modell	Außenabmessungen, mm
Modell	H	H1	H2	L	L1	L2	B	B1	B2	B3
Blaubox EC MW 2000 S31	440	300	318	900	770	65	700	754	847	500

Diagramm zur Berechnung des Warmwasser-Heizregisters


Anleitung zur Verwendung der Berechnungsdiagramme anhand von Beispielwerten
Luftgeschwindigkeit: Ziehen Sie ausgehend vom zutreffenden Luftdurchsatz (z.B. 1500 m³/h) von der Luftdurchsatzachse eine vertikale Linie ➀ bis zur Luftgeschwindigkeitsachse, um die Luftgeschwindigkeit zu erhalten (z.B. ca. 2,25 m/s).Zulufttemperatur nach dem Heizregister: Ziehen Sie von dem Punkt, an dem die Linie ➀ die blaue Kurve der niedrigstmöglichen Außenlufttemperatur schneidet (z.B. bei -5 °C) eine horizontale Linie ➁ nach links, bis zur Kurve der Wassereintritts-/-austrittstemperatur (z.B. 70/50 °C) im linken Diagramm. Ziehen Sie von diesem Punkt aus eine vertikale Linie ➂ nach oben zur Achse der Zulufttemperatur nach dem Heizregister und lesen Sie die Zulufttemperatur ab (z.B. +38 °C).	Heizleistung des Heizregisters: Zur Berechnung der Leistung des Heizregisters finden Sie zuerst den Schnittpunkt der Linie des Luftdurchsatzes ➀ mit der roten Kurve der niedrigstmöglichen Außentemperatur (z.B. -15 °C). Ziehen Sie dann eine Linie ➃ von diesem Punkt in das rechtsstehende Diagramm, bis sie auf die Wasser-ein/aus-Temperaturkurve (z.B. 70/50 °C) trifft. Ziehen Sie von diesem Punkt aus eine vertikale Linie ➄ nach oben zur Achse der Leistung des Heizregisters (z.B. 30 kW).Wasserdurchsatz: Zur Berechnung des Wasserdurchsatzes im Heizregister verlängern Sie diese Linie ➄ ins untere Diagramm ➅ zur Achse des Wasserdurchsatzes, um den entsprechenden Wert zu erhalten (z.B. 1750 kg/h).Wasserdruckabfall: Zur Ermittlung des Wasserdruckabfalls finden Sie den Schnittpunkt der Linie ➅ mit der roten Kurve des Wasserdruckabfalles. Ziehen Sie von diesem Punkt aus eine waagrechte Linie ➆ bis zur Achse des Wasserdruckabfalls (z.B. 15 kPa).
