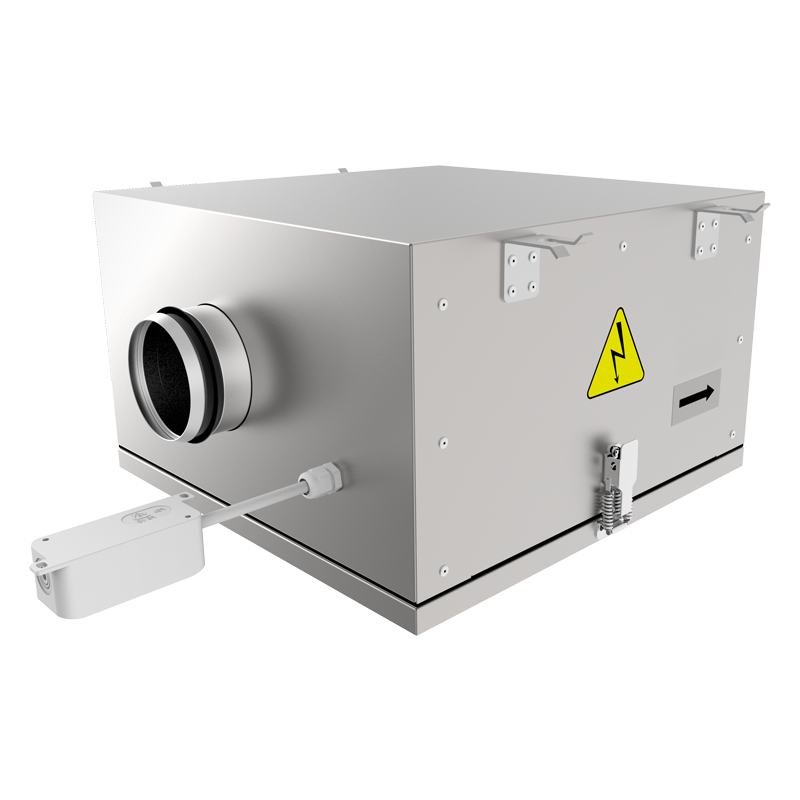

Blauberg Iso-RB EC

  • Beschreibung
  • Varianten
  • Downloads
  • Bezeichnungsschlüssel
Beschreibung
Beschreibung
ANWENDUNG

Zu- und Abluftsysteme für Räume mit hohen Anforderungen an den Geräuschpegel und bei begrenztem Platz Direkter Einbau unter abgehängten Decken Kompatibel mit Lüftungsrohren mit einem Durchmesser von 100 bis 500 mm

AUFBAU

Das Gehäuse des Ventilators ist aus Aluzink gefertigt. Für eine einfache Montage und Bedienung ist die obere Abdeckung des Ventilators mit einem speziellen Verschluss gesichert. Die Wärme- und Schalldämmung ist aus nicht brennbarer Mineralwolle mit einer Dicke von 50 mm ausgestattet. Um eine bessere Schalldämmung zu gewährleisten, ist die Innenfläche der Isolation mit einem perforierten Metallblech versehen. Die runden Anschlussstutzen sind gummigedichtet.


MOTOR

Hochleistungs-EC-Gleichstrommotor mit Außenläufer und Laufrad mit rückwärts gekrümmten Schaufeln. EC-Motoren erreichen ein sehr gutes Verhältnis von Leistung zu Fördervolumen und ermöglichen so energieeffiziente Lüftung nach aktuellsten Anforderungen. Der Energieverbrauch bei EC-Motoren ist um bis zu 35 % niedriger als bei Asynchronmotoren. Der EC-Motor stellt eine optimale Steuerung über den gesamten Drehzahlregelbereich des Ventilators sicher und ist mit einem Überhitzungsschutz mit automatischem Neustart versehen.


STEUERUNG UND DREHZAHLREGELUNG

Die Drehzahlregelung des Ventilators erfolgt mit einem 0-10 V Steuersignal von den folgenden Quellen:

  • Eingebauter oder externer Drehzahlregler
  • Steuereinheit mit Sensoren
  • Gebäudemanagementsystem

Die Leistungsregelung kann nach Temperatur, Druck, Rauch und anderen Steuerparametern erfolgen. Mit Änderung des Signalwerts ändert der Ventilator mit EC-Motor seine Drehzahl und liefert das erforderliche Luftvolumen in das Lüftungssystem. Es können mehrere Ventilatoren mit EC-Motor in ein Gebäudeautomationssystem integriert und darüber gesteuert werden und einzeln nach lokalen Bedürfnissen geregelt werden.

MONTAGE

Die Ventilatoren sind für den Anschluss an Lüftungsrohre konzipiert und werden zwischen den Rohren installiert. Falls die Ventilatoren über flexible Verbinder verbunden werden, ist der Ventilator mit Halterungen, Aufhängungen oder Montagehaltern am Gebäude zu befestigen. Der Ventilator kann an jeder geeigneten Stelle des Lüftungssystems eingebaut werden, in Übereinstimmung mit der Pfeilrichtung auf dem Ventilatorgehäuse. Es muss zu Wartungszwecken ausreichender Zugang zum Ventilator vorhanden sein.

Varianten
Name der Modifikation
Iso-RB EC 100
Iso-RB EC 125
Iso-RB EC 150
Iso-RB EC 160
Iso-RB EC 200
Iso-RB EC 250
Iso-RB EC 315
Iso-RB EC 355
Iso-RB EC 400
Iso-RB EC 450
Iso-RB EC 500
+
+
+
+
+
+
+
+
+
+
+
Technische Unterlagen
Technische Unterlagen
Wählen Sie den Art des Dokuments
  • Kataloge
  • Technische Dokumentation
  • Zertifikate
Iso-RB EC - Betriebsanleitung (pdf 1.7Mb)
Iso-RB EC - Datenblatt (pdf 1.4Mb)
Iso-RB EC - Bild (png 286.81Kb)
Bezeichnungsschlüssel
Bezeichnungsschlüssel
Serie Motor Stutzendurchmesser, mm Optionen
Iso-RB EC: elektronisch kommutierter Synchronmotor 100; 125; 150; 160; 200; 250; 315; 355; 400; 450; 500 W1: Stromkabel mit Netzstecker
