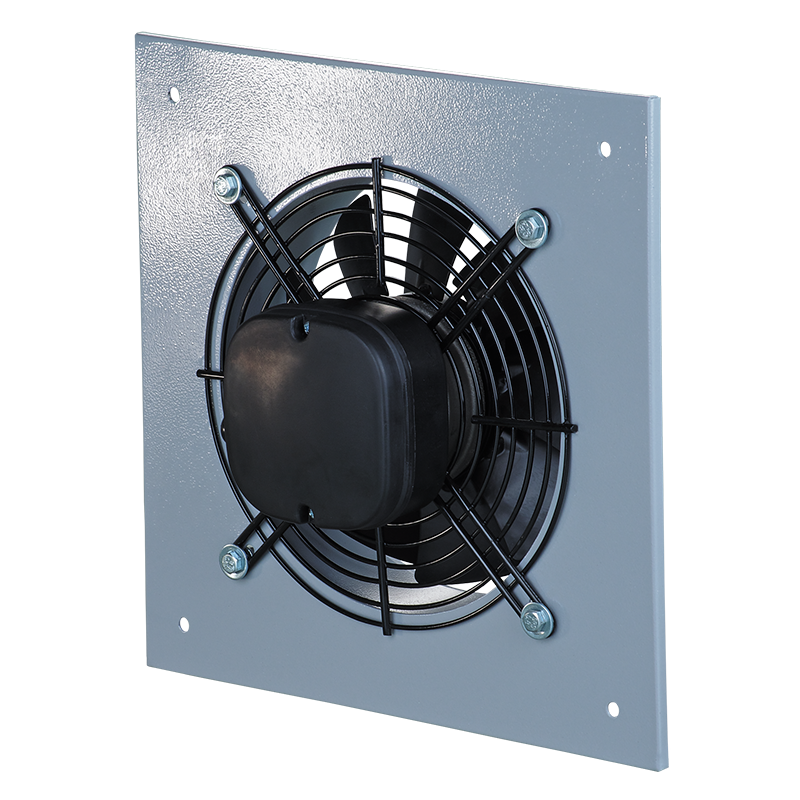

Blauberg Axis-Q 500 4D


Axial-Wandventilator. Maximale Förderleistung bis 6570 m³/h.
EAN codeEAN4058448027895
3D-Modell
Bildergalerie
  • Beschreibung
  • Charakteristik
  • Leistungsdiagramm
  • Downloads
  • Bezeichnungsschlüssel
  • Abmessungen
  • Zusätzliche Daten
Beschreibung
Beschreibung
EIGENSCHAFTEN

Für Zu- und Abluftsysteme verschiedener Räume. Ideale Lösung für die Förderung großer Luftvolumen bei niedrigem aerodynamischem Widerstand im Lüftungssystem. In der Kältetechnik für die Kühlung von Verdichter-Verflüssiger-Einheiten einsetzbar. Direkte Abführung der verbrauchten Luft. Als Überdruckbelüftung in Brandschutzsystemen einsetzbar.

MOTOR

Zwei- oder vierpoliger Asynchronmotor mit Außenrotor und Axial-Laufrad. Motorausführung: (E) einphasig oder (D) dreiphasig. Kugelgelagerter Motor für Dauerbetrieb. Integrierter thermischer Überlastungsschutz mit automatischem Neustart.

  AUFBAU

Gehäuse und Laufrad sind aus Stahl gefertigt und mit spezieller witterungsbeständiger Polymerfarbe beschichtet. Gehäuse mit quadratischer Montageplatte und rundem Flansch für einfache Wandmontage. Mit Anschlusskabel und externem Anschlusskasten für den Stromanschluss versehen.

DREHZAHLREGELUNG

Stufenlose Drehzahlregelung über externe Thyristorsteuerung oder stufenweise Drehzahlregelung über externen Spartrafo (beide separat bestellbar).

MONTAGE

Befestigung an der Wand auf einem quadratischen Rahmen. Beliebige Einbaulage entsprechend der Luftstromrichtung im Lüftungssystem. Stromanschluss erfolgt über den externen Anschlusskasten.

Charakteristik
Charakteristik
Parameter Axis-Q 500 4D
50 Hz
Axis-Q 500 4D
60 Hz
Maßeinheit
Versorgungsspannung 400 400 V
Phase 3 3 ˜
Frequenz 50 60 Hz
Stromaufnahme 0.9 0.7 А
Leistungsaufnahme 450 370 W
Drehzahl 1300 1605 min-1
Förderleistung 1825 1731 l/s
Förderleistung 6570 6230 m³/h
Geräuschpegel bei 3 m Entfernung 60 60 dBА
Fördermitteltemperatur -30...+60 -30...+50 °С
EC-Motor nein nein -
Schutz IPX4 IPX4 -
Motorschutzart IP24 IP24 -
Gewicht 14.0 14.0 kg
Gehäusematerial Polymerbeschichteter Stahl Polymerbeschichteter Stahl -
Außenmontage nein nein -
Effizienz der Wärmerückgewinnung nein nein -
Luftkanal für Rundrohre für Rundrohre -
Anschlussdurchmesser 500 500 mm
Aufbau axial axial -
Typ Abluft, Zuluft Abluft, Zuluft -
Montage Wandmontage Wandmontage -
Leistungsdiagramm
Leistungsdiagramm
  • Auswahlverfahren:
  • Kapazität:
  • Druck:
Arbeitspunkt
  • Kapazität: --
  • Druck: ---
Technische Unterlagen
Technische Unterlagen
Axis-Q - Datenblatt (pdf 2.76Mb)
Axis-Q - Betriebsanleitung (pdf 4.49Mb)
Axis-Q - Bild (png 681.17Kb)
Bezeichnungsschlüssel
Bezeichnungsschlüssel
Serie Standardgröße Motor
Polzahl Phasenzahl
Axis-Q 200; 250; 300; 350; 400; 450; 500; 550; 630; 710; 800 2; 4; 6 E: einphasig
D: dreiphasig

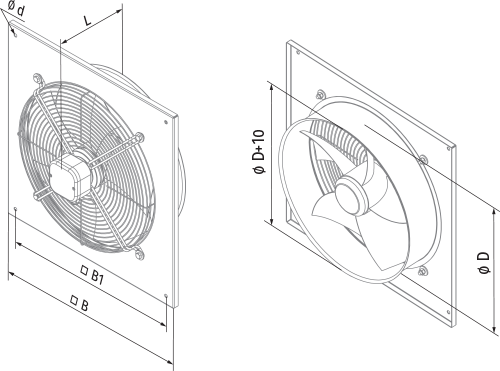

Abmessungen
Abmessungen

Modell Aussenabmessungen, mm
Ø D Ø d B B1 L
Axis-Q 500 4D 520 11 655 615 250
Zusätzliche Daten
Zusätzliche Daten
Schallleistung, A-bewertet Frequenzband, Hz LpA 3 m, dBA LpA 1 m, dBA
Gesamt 63 125 250 500 1000 2000 4000 8000
LwA Abstrahlung, dBA 81 51 63 70 74 75 76 71 62 60 70



Gesamteffizienz,
%
Messkategorie Effizienzkategorie Effizienzgrad Drehzahlregelung Leistungsaufnahme, kW Strom,
A
Volumenstrom,
m³/h
Statischer Druck, Pa Drehzahl pro Minute, n/min⁻¹ Spezifisches Verhältnis
35,5 A statisch 43,9 Kein 0,478 0,9 4988 120 1305 1
