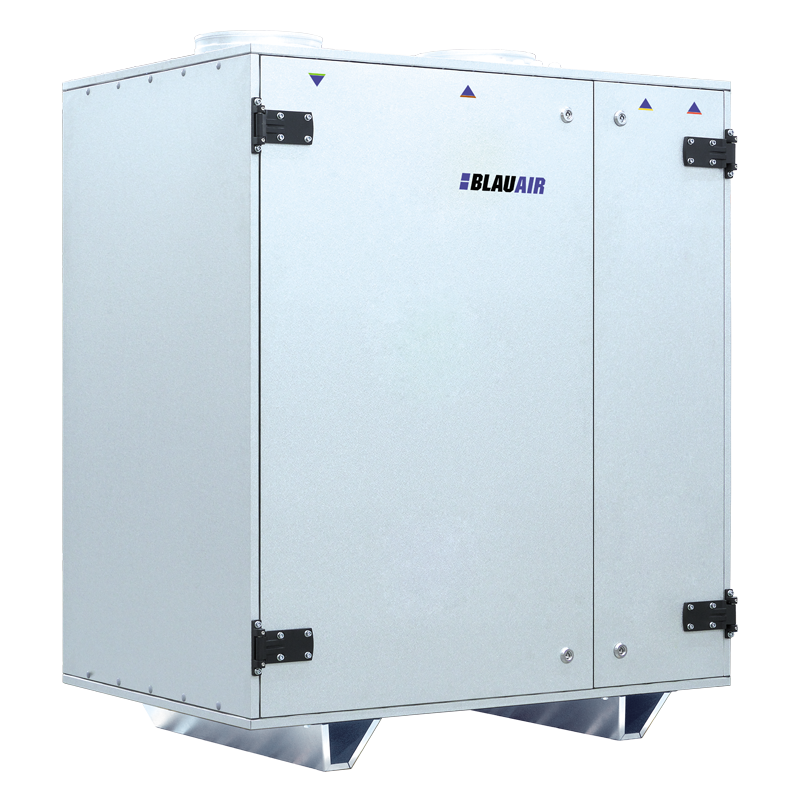

Blauberg BlauAIR RV 1500


Platzsparende Anlage mit vertikalem Luftauswurf 1500 m³/h.
EAN codeEAN
  • Beschreibung
  • Charakteristik
  • Leistungsdiagramm
  • Downloads
  • AUSSENABMESSUNGEN
  • Zusätzliche technische Daten
Beschreibung
Beschreibung

Die Modelle der hocheffizienten Lüftungsanlagen mit Plattenwärmetauschern sind in fünf Standardgrößen erhältlich, basierend auf der Luftförderleistung: 1500, 2500, 3500, 5000 und 6000 m³/h.

Die Anlagen in der Standardausführung haben kein Heizregister (RV-Serie), Elektro- oder Warmwasser-Heizregister (RV-E oder RV-W). Sie sind betriebsbereit und mit allen notwendigen Steuerelementen ausgestattet.

GRUNDDATEN STEUERUNG

Hocheffiziente EC-Ventilatoren, Laufrad mit rückwärts gekrümmten Laufradschaufeln. Integriertes Plug-and-Play-Steuerungssystem. Isoliertes, rahmenloses, doppelwandiges Gehäuse. Ecodesign-2018-konform. Aluminium-Rotationswärmetauscher. F7, G4 Panelfilter (optional). Schwenkbare Revisionstüren.Web-Interface, MODBUS, Ausgänge für zusätzliche Direktverdampfer oder Wasserkühlung / Heizung. Auswahl an Zubehör: Schalldämpfer, VAV, CAV etc. Regelung über Feuchtigkeit / CO2 / Temperatur / Konstantdruck / Timer (Option). Gehäuse: doppelwandig, rahmenlos, mit 40 mm Mineralwolle mit einer Dichte von 90 kg/m³ ausgekleidet. Außen- und Innenhülle aus Aluzink. EN1886-Klasse: D1, T2, TB2. Korrosionsbeständigkeit gemäß ISO 12944: C4-Klasse.

GEGENSTROM-PLATTENWÄRMETAUSCHER

Der Wärmetauscher besteht aus profilierten Aluminiumplatten, die mit elastischem, hitzebeständigen Dichtungsmittel abgedichtet sind. Die Dichtung sorgt für eine sichere Trennung von Zu- und Abluft und verhindert interne Ströme sowie die Übertragung von Feuchtigkeit, Schmutz, Gerüchen und Mikroorganismen zwischen den Luftströmen. Ein Bypass auf dem Wärmetauscher, mit einem automatischen Antrieb von Belimo, bietet aktiven Frostschutz und passive Kühlung und Heizung. Die Auffangwanne ist unter dem Wärmetauscher auf der Zu- und Abluftseite montiert.

RADIALVENTILATOREN MIT ELEKTRONISCH KOMMUTIERTEN MOTOREN (EC-MOTOREN)

Radialventilatoren mit EC-Motoren werden für Projekte eingesetzt, die eine hohe Energieeffizienz erfordern. Die Vorteile dieser Art von Ventilator sind: extrem geringer Stromverbrauch bei jeder Geschwindigkeit, keine externe Geschwindigkeitsregelung erforderlich, kompakte Baugröße.

Die gelieferten Anlagen sind mit einem Plug-and-Play-Steuerungssystem ausgestattet, das auf der programmierbaren Steuereinheit Carel basiert. Je nach Anlagenkonfiguration verfügt das System über 3 Temperatursensoren: Außen-, Zuluft- und Ablufttemperatur; Rücklaufwassertemperatursensor und Frostschutzrelais zur Konfiguration des Warmwasser-Heizregisters; Überhitzungsschutzrelais zur Konfiguration des Elektroheizregisters. Standard-Ausgänge der Steuereinheit ermöglichen den Anschluss verschiedener zusätzlicher Sensoren. Das Plug-and-Play-Steuerungssystem ist mit einem Carel th-Tune Bedienfeld ausgestattet, das grundlegende Einstellungsmöglichkeiten bietet und eine benutzerfreundliche Oberfläche hat. Das Bedienteil Carel PGD1 kann auf Anfrage montiert werden und ermöglicht mehr Flexibilität und komplexere Steuerungseinstellungen. Standardfunktionen des Plug-and-Play-Steuerungssystems:

  • Drei Betriebsarten: Comfort, Precomfort und Economy.
  • Temperaturkontrolle.
  • Zeitgesteuerter Betrieb der Anlagen: Funktionen für freie und spezielle Tage, Auswahl von bis zu vier täglichen Zeitbereichen mit Einstellungen für jede Betriebsart.
  • Automatischer Schutz der Heizregister und Wärmetauscher.
  • Luftdruck-, Luftstrom-, Feuchtigkeitssteuerung (mit zusätzlichen Sensoren).
  • Luftqualitätskontrolle (mit zusätzlichen CO2 / IAQ-Sensoren).
  • Betriebsarten mit passiver Kühlung oder Heizung (je nach Modell).
  • Pumpensteuerung, Überlastungsalarm und Antiblockiersystem für jede Pumpe (je nach Modell).
  • MODBUS-Protokoll und benutzerfreundliches Web-Interface über Ethernet-Port.

Einstellungsfunktionen des Bedienteils th-Tune:

  • Geschwindigkeitseinstellung des Ventilators (niedrig / mittel / hoch) oder automatisch (Auto).
  • Datums- und Zeiteinstellung.
  • Einstellung des zeitgesteuerten Betriebs.
  • Startzeit-, Temperatur- und Luftfeuchtigkeits-Einstellung.
  • Ein- / Ausschalten der Anlage.
  • Fehler / Betriebsstörungen anzeigen.
Standard-Bedienteil Th-Tune (wird standardmäßig mitgeliefert). Erweitertes Bedienteil PGD1 (auf Anfrage erhältlich).
RAHMENLOSES GEHÄUSE

Die rahmenlose Bauweise des Gehäuses schließt Wärmebrücken aus, die für Aluminium- oder Stahlrahmen üblich sind. Dies erhöht den Wärmewiderstand erheblich und reduziert den Wärmeverlust, insbesondere bei Außenmontage. Zudem verhindert es bei Luftkühlung die Bildung von Kondenswasser an der Oberfläche. Das Gehäuse besteht aus Aluzink mit einer 40 mm dicken Wärme- und Schalldämmung aus Mineralwolle. Vorteile des rahmenlosen Gehäuses:

  • Bessere thermische Beständigkeit.
  • Geringes Gewicht der Anlage.
  • Keine Wärmebrücken.
  • Geeignet für die Außenmontage in kaltem Klima.
  • Hohe mechanische Festigkeit.

Charakteristik
Charakteristik
Parameter BlauAIR RV 1500 Maßeinheit
Versorgungsspannung 200-277 V
Phase 1 ˜
Frequenz 50/60 Hz
Max. Stromverbrauch 3.0 А
Leistungsaufnahme 2x460 W
Drehzahl 2848 min-1
Förderleistung 1500 m³/h
Schalldruckpegel in einem Abstand von 3 m 41 dBА
Fördermitteltemperatur -35...+50 °С
EC-Motor ja -
Schutz IP34 -
Motorschutzart IP54 -
Isolationsklasse F -
Abluftfilter F7 (optional G4) -
Schallleistungspegel 74 dBА
Zuluftfilter F7 (Option: G4) -
SFP bei Nennförderleistung, max. Druck 2x1.1 kW/(m³/s)
Gewicht 270 kg
Gehäusematerial Aluzink -
Außenmontage ja -
Effizienz der Wärmerückgewinnung ja -
Luftkanal für rechteckige Luftkanäle -
Typ Be- und Entlüftung -
Montage Bodenmontage, Außenmontage -
Leistungsdiagramm
Leistungsdiagramm
  • Auswahlverfahren:
  • Kapazität:
  • Druck:
Arbeitspunkt
  • Kapazität: --
  • Druck: ---
Technische Unterlagen
Technische Unterlagen
Katalog "Lüftungsanlagen mit Wärmerückgewinnung BlauAIR" (pdf 6.83Mb)
BlauAIR RV - Bild (png 744.6Kb)
BlauAIR RV - Datenblatt (pdf 1.13Mb)
Automatisches Steuerungssystem BlauAir (S30, S31, S32) - Betriebsanleitung (pdf 4.17Mb)

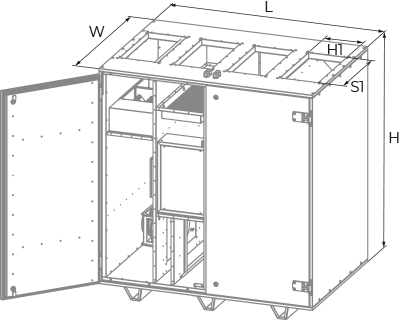

AUSSENABMESSUNGEN
