Blauberg Centro-M 400


Radial-Rohrventilatoren. Maximale Förderleistung bis zu 3050 m³/h.
EAN codeEAN4058448015229
  • Beschreibung
  • Charakteristik
  • Leistungsdiagramm
  • Downloads
  • AUSSENABMESSUNGEN
Beschreibung
Beschreibung
ANWENDUNG

Zu- und Abluftsysteme für verschiedene Räume.Direkte Montage in das Lüftungsrohrsystem.Kompatibel mit Lüftungsrohren mit einem Durchmesser von 100 bis zu 450 mm.

AUFBAU

Stahlgehäuse, mit besonderer Polymerfarbe beschichtet.Gehäuseform aerodynamisch optimiert.Mit externem Klemmkasten für Stromanschluss.

MOTOR

Einphasiger Außenläufermotor, Radiallaufrad mit rückwärts gekrümmten Schaufeln.Kugelgelagerter Motor für Dauerbetrieb.Integrierter thermischer Überlastungsschutz mit automatischem Neustart.Dynamisch ausgewuchtete Turbine.Für einige Standardgrößen sind Motoren mit erhöhter Förderleistung verfügbar (Centro-M max).Für die Belüfung von Räumen mit erhöhten Anforderungen an Schallisolation sind Ausführungen mit niedrigem Geräuschniveau lieferbar (Centro-M L).

STEUERUNG

Stufenlose Drehzahlregelung mit einer externen Thyristorsteuerung oder stufenweise Drehzahlregelung mit einem externen Spartrafo (beide auf separate Bestellung erhältlich).

MODIFIKATIONEN UND OPTIONEN

FR – eingebauter Drehzahlregler von 0 bis 100 %. Die Standardlieferung umfasst ein Netzkabel mit einem Kaltgerätestecker, das an die Klemmenleiste angeschlossen ist. Die Kabelmodifikation mit einem Standardstecker (FR1) ist ebenfalls verfügbar.G – stufenloser Drehzahlregler mit einem elektronischen Thermostat und einem externen Temperatursensor, der auf einem Netzkabel, 4 m lang, befestigt ist. Die Standardlieferung umfasst ein Netzkabel mit einem Kaltgerätestecker, das an die Klemmenleiste angeschlossen ist. Die Kabelmodifikation mit einem Standardstecker (G1) ist ebenfalls verfügbar.

max – Hochleistungsmotor.
L – Motor mit niedriger Leistung.W – der Ventilator mit einem Netzkabel und einem Kaltgerätestecker, das an die Klemmenleiste angeschlossen ist. Die Kabelmodifikation mit einem Standardstecker (W1) ist ebenfalls verfügbar.

MONTAGE

Beliebige Einbaulage.Die Ventilatoren mit dem Anschlussdurchmesser von 100 bis 315 mm werden mit Montagewinkeln (in der Lieferung enthalten) an der Wand oder an die Decke befestigt.Die Ventilatoren mit dem Anschlussdurchmesser von 355 bis 450 mm werden mit Montagewinkeln auf dem Gehäuse befestigt.Flexible Luftkanäle mit entsprechenden Durchmessern werden mit Bügeln an den Ventilatorstutzen befestigt.

Charakteristik
Charakteristik
Parameter Сentro-M 400 Maßeinheit
Versorgungsspannung 1 ~ 230 1 ~ 230 V
Frequenz 50 60 Hz
Leistungsaufnahme 460 673 W
Stromaufnahme 2.23 3.05 А
Drehzahl 1370 1585 min-1
Max Förderleistung 3090 3500 m³/h
Förderleistung 858 972 l/s
Schalldruckpegel in einem Abstand von 3 m 61 64 dBА
Fördermitteltemperatur -40...+80 -40...+55 °С
EC-Motor nein nein -
Schutz IPX4 IPX4 -
Motorschutzart IP44 IP44 -
ErP -
Gewicht 25.1 25.1 kg
Gehäusematerial pulverbeschichteter Stahl pulverbeschichteter Stahl -
Außenmontage nein nein -
Effizienz der Wärmerückgewinnung nein nein -
Luftkanal für Rundrohre für Rundrohre -
Anschlussdurchmesser 400 400 mm
Aufbau radial radial -
Typ Abluft , Zuluft Abluft , Zuluft -
Montage Rohreinschub Rohreinschub -
Leistungsdiagramm
Leistungsdiagramm
  • Auswahlverfahren:
  • Kapazität:
  • Druck:
Arbeitspunkt
  • Kapazität: --
  • Druck: ---
Technische Unterlagen
Technische Unterlagen
Centro-M - Datenblatt (pdf 413.84Kb)
Centro-M - Bedienungsanleitung (pdf 2.03Mb)
Centro-M - Bild (png 415.43Kb)
Centro-M, Centro-MZ - Zertifikate GS (pdf 449.98Kb)
Centro-M, Centro-MZ - Zertifikate LVD (pdf 309.45Kb)

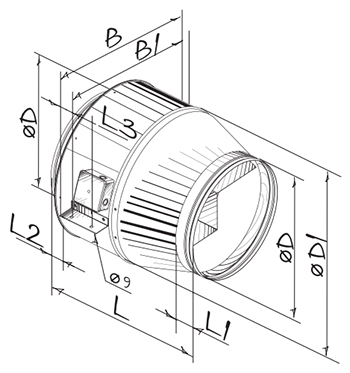

AUSSENABMESSUNGEN
AUSSENABMESSUNGEN

Typ Abmessungen, mm
ØD ØD1 B B1 L L1 L2 L3
Centro-M 400 398 570 663 634 570 60 60 70
