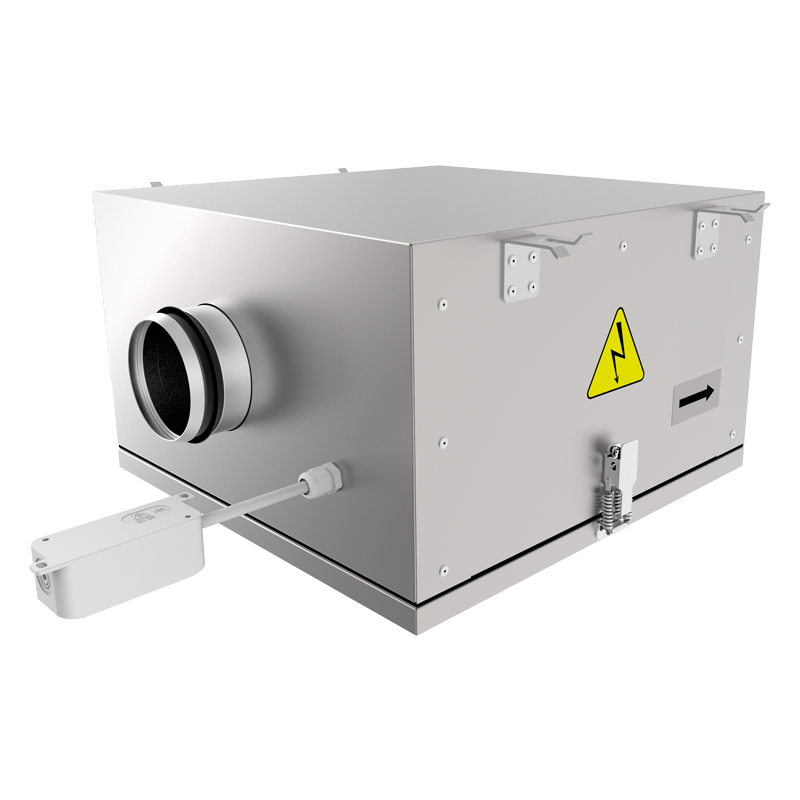

Blauberg Iso-RB 200


Geräuschisolierte Radial-Rohrventilator. Maximale Förderleistung bis 770 m³/h.
EAN codeEAN4058448051463
  • Beschreibung
  • Charakteristik
  • Leistungsdiagramm
  • Downloads
  • Abmessungen
  • zusätzliche technische Daten
  • Bezeichnungsschlüssel
  • Zubehör
Beschreibung
Beschreibung
ANWENDUNG

Zu- und Abluftsysteme für Räume mit erhöhten Anforderungen an die Schalldämmung und begrenztem Platz Direkter Einbau unter abgehängten Decken Kompatibel mit Lüftungsrohren mit einem Durchmesser von 100 bis 500 mm

AUFBAU

Das Gehäuse des Ventilators ist aus Aluzink gefertigt. Für eine einfache Montage und Bedienung ist die obere Abdeckung des Ventilators mit einem speziellen Verschluss gesichert. Die Wärme- und Schalldämmung besteht aus nicht brennbarer Mineralwolle in einer Dicke von 50 mm. Um eine bessere Schalldämmung zu gewährleisten, ist die Innenfläche der Isolation mit perforiertem Metallblech versehen. Die runden Anschlussstutzen sind gummigedichtet.


  MOTOR

Hochleistungs-EC Gleichstrommotor mit Außenläufer und Laufrad mit rückwärts gekrümmten Schaufeln. Die Motoren haben einen eingebauten Thermoschutz mit automatischem Reset. Der kugelgelagerte Motor mit speziellem Schmieröl sorgt für einen geräuscharmen und wartungsfreien Betrieb des Ventilators.

STEUERUNG UND DREHZAHLREGELUNG

Stufenlose oder stufenweise Drehzahlregelung durch einen Thyristoroder Spartransformator-Drehzahlregler. An einen Regler können mehrere Ventilatoren angeschlossen werden, sofern die Gesamtleistung und der Betriebsstrom die Nennparameter des Reglers nicht überschreiten.

MONTAGE

Die Rohrventilatoren sind für den Anschluss an Lüftungsrohre konzipiert und werden zwischen den Rohren installiert. Falls die Ventilator mit Halterungen, Aufhängungen oder Montagehaltern am Gebäude zu befestigen. Der Ventilator kann an jeder geeigneten Stelle des Lüftungssystems eingebaut werden, in Übereinstimmung mit der Pfeilrichtung auf dem Ventilatorgehäuse. Zu Wartungszwecken muss ausreichender Zugang zum Ventilator vorhanden sein.

Charakteristik
Charakteristik
Parameter Iso-RB 200 Maßeinheit
Versorgungsspannung 230 V
Phase 1 ˜
Frequenz 50 Hz
Leistungsaufnahme 164 W
Stromaufnahme 0.71 А
Drehzahl 2580 min-1
Förderleistung 314 l/s
Förderleistung 770 m³/h
Geräuschpegel bei 3 m Entfernung 42 dBА
Fördermitteltemperatur -25...+55 °С
Motorschutzart IP44 -
Schutz IPX4 -
EC-Motor nein -
Gewicht 22.6 kg
Gehäusematerial Aluzink -
Außenmontage nein -
Effizienz der Wärmerückgewinnung ja -
Luftkanal für Rundrohre -
Anschlussdurchmesser 200 mm
Aufbau radial -
Typ Abluft, Zuluft -
SEV-Klasse C -
Montage Rohreinschub -
ErP 2018 -
Leistungsdiagramm
Leistungsdiagramm
  • Auswahlverfahren:
  • Kapazität:
  • Druck:
Arbeitspunkt
  • Kapazität: --
  • Druck: ---
Technische Unterlagen
Technische Unterlagen
Wählen Sie den Art des Dokuments
  • Kataloge
  • Technische Dokumentation
  • Zertifikate
Iso-RB - Betriebsanleitung (pdf 1.81Mb)
Iso-RB - Datenblatt (pdf 1.62Mb)
Iso-RB - Bild (png 296.35Kb)
Iso-RB 200 - Energielabel (pdf 54.58Kb)
Iso-RB 200 - Produktdatenblatt (pdf 36.63Kb)

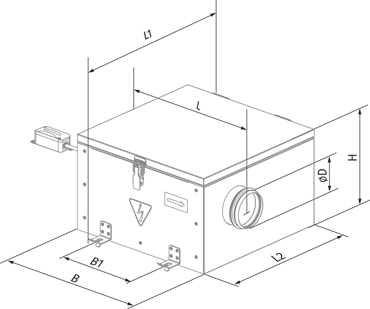

Abmessungen
Abmessungen

Modell Außenabmessungen, mm
ØD B B1 H L L1 L2
Iso-RB 200 198 535 357,5 355 632 628 535
zusätzliche technische Daten
zusätzliche technische Daten
Schallleistung, A-bewertet Gesamt Frequenzband, Hz LpA 3 m LpA 1 m
63 125 250 500 1000 2000 4000 8000
LwA saugseitig, dBA 73 57 67 71 61 57 49 49 38 53 63
LwA druckseitig, dBA 81 67 77 78 74 60 52 54 46 61 71
LwA Abstrahlung, dBA 62 39 46 62 51 45 45 35 34 42 52
Bezeichnungsschlüssel
Bezeichnungsschlüssel
Serie Stutzendurchmesser, mm Motor Optionen
Iso-RB 100; 125; 150; 160; 200; 250; 315; 355; 400; 450; 500 max: Hochleistungsmotor W1: Stromkabel mit Netzstecker
Zubehör
Zubehör
Schalldämpfer Luftfilter-Boxen Elektrische Heizregister Warmwasser-Heizregister Rückschlagklappen Verschlussklappen Drehzahlregler Timer/Sensoren
SD KFBK / KFBT EKH WKH

VRV

VK / VKA CDT E1.8 TE(TI) / HSE(HSI) / LSE(LSI) / IRSE(IRSI)
ZubehörÄhnliche Produkte
