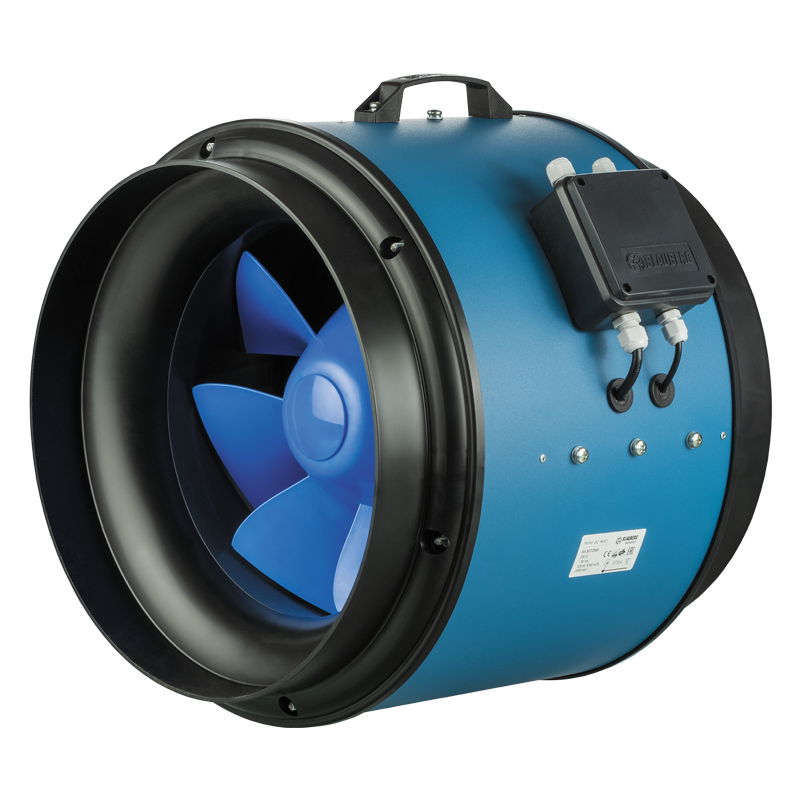

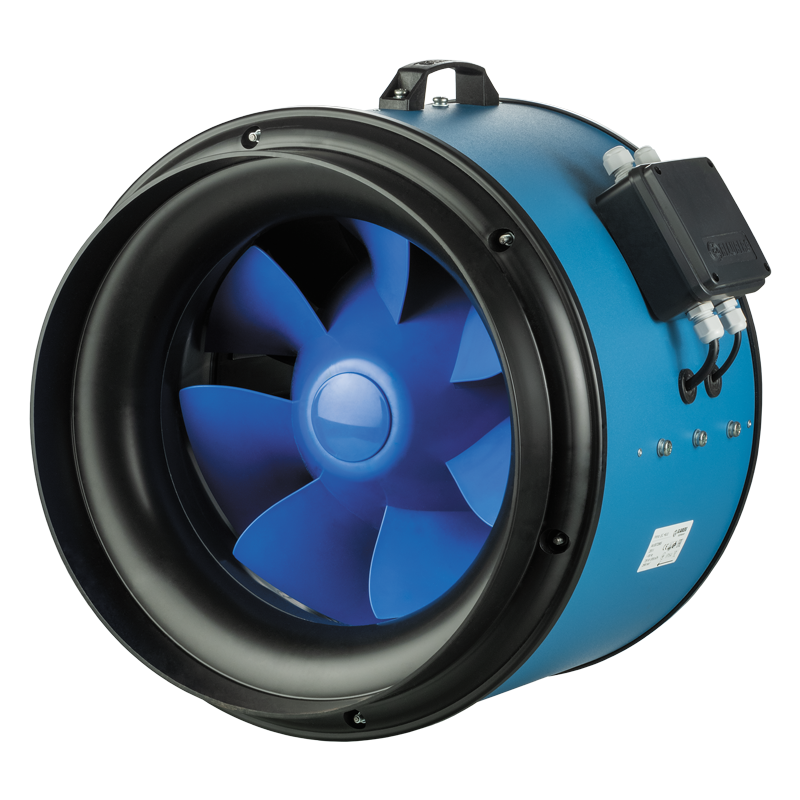

Blauberg Primo EC 400


Diagonal-Rohrventilatoren mit EC-Motoren. Maximale Förderleistung bis zu 5700 m³/h.
EAN codeEAN4058448072895
  • Beschreibung
  • Charakteristik
  • Leistungsdiagramm
  • Downloads
  • Bezeichnungsschlüssel
  • Außenabmessungen
  • Zusätzliche technische Daten
Beschreibung
Beschreibung
ANWENDUNG DREHZAHLREGELUNG

Für Zu- und Abluftsysteme von Gewerbeund Industrieräumen, die einen starken Luftstrom benötigen.Kompatibel mit Lüftungsrohren mit einem Durchmesser von 200, 355 und 400 mm.Sie vereinen die Vielseitigkeit und hohen Leistungsmerkmale von Axial- und Radialventilatoren und sorgen für einen starken Luftstrom.

Die Drehzahlregelung der Ventilatoren erfolgt über einen 0–10 V Drehzahlregler.

AUFBAU MOTOR

Das Gehäuse besteht aus Polymer (bei den Modellen 355 und 400 ist das Gehäuse zusätzlich mit einem Blechmantel verstärkt).Durch die konische Form des Laufrades und die speziellen Profi lschaufeln wird die Zirkulationsgeschwindigkeit des Luftstromes erhöht, was für einen höheren Druck und höhere Leistung gegenüber Axialventilatoren sorgt.Der Diffusor, das speziell konstruierte Laufrad und der Gleichrichter gewährleisten eine gleichmäßige Luftströmungsverteilung und kombinieren optimal die folgenden Eigenschaften: eine hohe Luftförderleistung und ein hoher Druck bei niedrigem Geräuschpegel.Das Ventilatorgehäuse ist mit einem luftdichten Klemmenkasten zum Anschluss an das Stromnetz ausgestattet.



Primo EC 200 Primo EC 355 (max), 400

Energieeffi zienter EC-Motor.
Einphasige Stromversorgung 220–240 V, 50 Hz.Ausgestattet mit Kugellagern für eine lange Lebensdauer (bis zu 40 000 Betriebsstunden).Alle Motoren verfügen über einen thermischen Überlastungsschutz mit manueller Rückstellung.

MONTAGE

Die Ventilatoren sind für die Montage an jeder beliebigen Stelle des Lüftungssystems ohne Einschränkung des Montagewinkels konstruiert.Zur Erhöhung des Luftvolumenstroms wird eine parallele Montage mehrerer Geräte empfohlen. Zur Erhöhung des Betriebsdrucks wird eine Reihenmontage empfohlen.Das Ventilatorgehäuse ist mit Montagehaltern für eine Hängemontage ausgestattet.Die Ventilatoren können mit dem Halter UM Primo in entsprechender Größe (separate Bestellung, erhältlich für die Modelle 355 und 400) montiert werden.


Charakteristik
Charakteristik
Parameter Primo EC 400 Maßeinheit
Versorgungsspannung 230 V
Phase 1 ˜
Frequenz 50 Hz
Stromaufnahme 3.23 А
Leistung 726 W
Drehzahl 2580 min-1
Förderleistung 5700 m³/h
Förderleistung 1583 l/s
Geräuschpegel bei 3 m Entfernung 60 dBА
Fördermitteltemperatur -25...+55 °С
Motorschutzart IP44 -
Schutz IPX4 -
EC-Motor ja -
Außenmontage nein -
Effizienz der Wärmerückgewinnung nein -
Luftkanal für Rundrohre -
Anschlussdurchmesser 400 mm
Aufbau halbradial -
Typ Be- und Entlüftung -
Montage Rohreinschub -
ErP 2018 -
Leistungsdiagramm
Leistungsdiagramm
  • Auswahlverfahren:
  • Kapazität:
  • Druck:
Arbeitspunkt
  • Kapazität: --
  • Druck: ---
Technische Unterlagen
Technische Unterlagen
Wählen Sie den Art des Dokuments
  • Kataloge
  • Technische Dokumentation
  • Zertifikate
Primo / Primo EC - Betriebsanleitung (pdf 1.66Mb)
Primo EC - Datenblatt (pdf 2.22Mb)
Primo / Primo EC 400 - bild (png 549.11Kb)
Bezeichnungsschlüssel
Bezeichnungsschlüssel
Serie Motortyp Stutzendurchmesser, mm Motorausführungen Optionen
Primo EC: elektronisch kommutierter Motor 200; 355; 400
max: Hochleistungsmotor
FR1: stufenloser Drehzahlregler einstellbar von 0 bis 100 % und Stromkabel mit Netzstecker
G1:
Drehzahlregler, Temperaturregler mit externem Temperatursensor, Stromkabel mit Netzstecker
W1:
Stromkabel mit Netzstecker

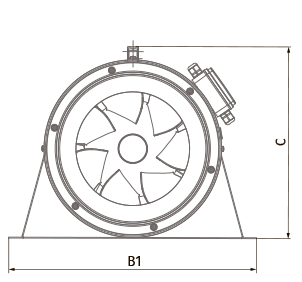

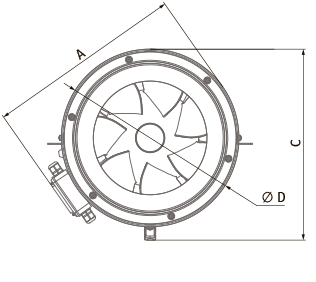

Außenabmessungen
Außenabmessungen

Modell Außenabmessungen, mm
ØD ∅ D1 H H1 L W
Primo EC 400
400 451 453 484 415 623



Modell Außenabmessungen, mm
H H1 L W W1
UM Primo 450 EC 235 228 180 563 624
Zusätzliche technische Daten
Zusätzliche technische Daten

Schallleistung, A-bewertet Frequenzband, Hz LpA 3 m LpA 1 m
Gesamt 63 125 250 500 1000 2000 4000 8000
LwA saugseitig, dBA 87 70 77 78 81 81 79 74 67 66 76
LwA druckseitig, dBA 88 62 76 78 83 84 80 75 66 68 78
LwA Abstrahlung, dBA 80 59 66 69 74 77 72 67 58 60 70
