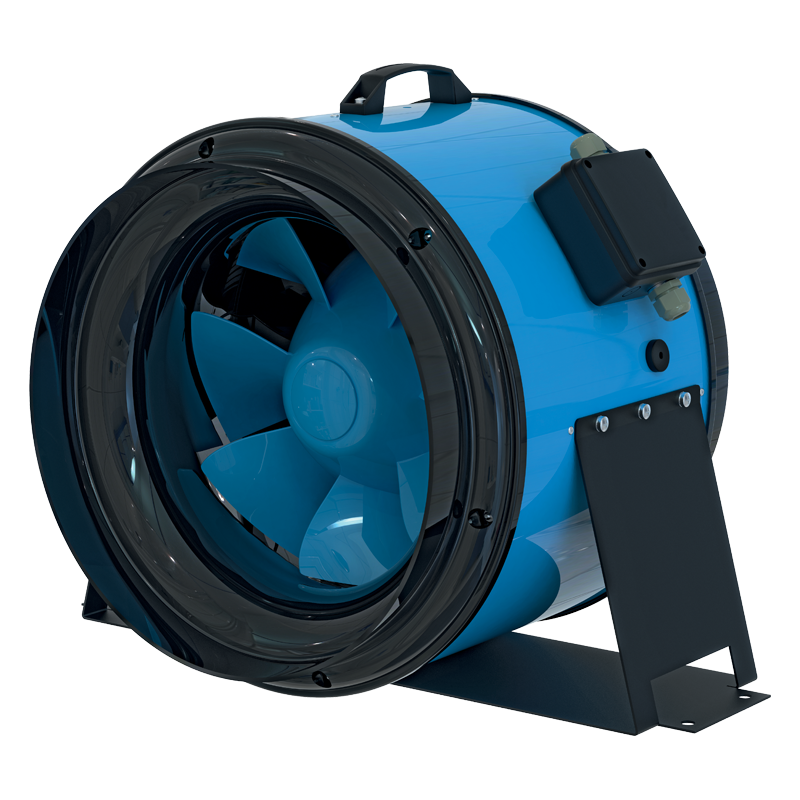

Blauberg Primo ЕС

Primo ЕС
Primo ЕС
zoom

Diagonal-Rohrventilatoren mit EC-Motoren. Maximale Förderleistung bis zu 5700 m³/h.
Modellmerkmale
  • Beschreibung
  • Varianten
  • Leistungsdiagramm
  • Downloads
  • Bezeichnungsschlüssel
Beschreibung
Beschreibung
ANWENDUNG

Für Zu- und Abluftsysteme von Gewerbeund Industrieräumen, die einen starken Luftstrom benötigen.Kompatibel mit Lüftungsrohren mit einem Durchmesser von 200, 355 und 400 mm.Sie vereinen die Vielseitigkeit und hohen Leistungsmerkmale von Axial- und Radialventilatoren und sorgen für einen starken Luftstrom.

AUFBAU DREHZAHLREGELUNG

Das Gehäuse besteht aus Polymer (bei den Modellen 355 und 400 ist das Gehäuse zusätzlich mit einem Blechmantel verstärkt).Durch die konische Form des Laufrades und die speziellen Profi lschaufeln wird die Zirkulationsgeschwindigkeit des Luftstromes erhöht, was für einen höheren Druck und höhere Leistung gegenüber Axialventilatoren sorgt.Der Diffusor, das speziell konstruierte Laufrad und der Gleichrichter gewährleisten eine gleichmäßige Luftströmungsverteilung und kombinieren optimal die folgenden Eigenschaften: eine hohe Luftförderleistung und ein hoher Druck bei niedrigem Geräuschpegel.Das Ventilatorgehäuse ist mit einem luftdichten Klemmenkasten zum Anschluss an das Stromnetz ausgestattet.



Primo EC 200 Primo EC 355 (max), 400

Die Drehzahlregelung der Ventilatoren erfolgt über einen 0–10 V Drehzahlregler.

MOTOR

Energieeffi zienter EC-Motor.
Einphasige Stromversorgung 220–240 V, 50 Hz.Ausgestattet mit Kugellagern für eine lange Lebensdauer (bis zu 40 000 Betriebsstunden).Alle Motoren verfügen über einen thermischen Überlastungsschutz mit manueller Rückstellung.

MONTAGE

Die Ventilatoren sind für die Montage an jeder beliebigen Stelle des Lüftungssystems ohne Einschränkung des Montagewinkels konstruiert.Zur Erhöhung des Luftvolumenstroms wird eine parallele Montage mehrerer Geräte empfohlen. Zur Erhöhung des Betriebsdrucks wird eine Reihenmontage empfohlen.Das Ventilatorgehäuse ist mit Montagehaltern für eine Hängemontage ausgestattet.Die Ventilatoren können mit dem Halter UM Primo in entsprechender Größe (separate Bestellung, erhältlich für die Modelle 355 und 400) montiert werden.

Varianten
Name der Modifikation
Primo EC 200
Primo EC 355
Primo EC 355 max
Primo EC 400
+
+
+
+
Leistungsdiagramm
Leistungsdiagramm
  • Auswahlverfahren:
  • Kapazität:
  • Druck:
Arbeitspunkt
  • Kapazität: --
  • Druck: ---
Technische Unterlagen
Technische Unterlagen
Wählen Sie den Art des Dokuments
  • Kataloge
  • Technische Dokumentation
  • Zertifikate
Primo / Primo EC - Betriebsanleitung (pdf 2.12Mb)
Primo / Primo EC 200 - bild (png 508.58Kb)
Primo / Primo EC 355-400 - bild (png 553.14Kb)
Primo EC - Datenblatt (pdf 2.22Mb)
Bezeichnungsschlüssel
Bezeichnungsschlüssel
Serie Motortyp Stutzendurchmesser, mm Motorausführungen Optionen
Primo EC: elektronisch kommutierter Motor 200; 355; 400
max: Hochleistungsmotor
FR1: stufenloser Drehzahlregler einstellbar von 0 bis 100 % und Stromkabel mit Netzstecker
G1:
Drehzahlregler, Temperaturregler mit externem Temperatursensor, Stromkabel mit Netzstecker
W1:
Stromkabel mit Netzstecker
