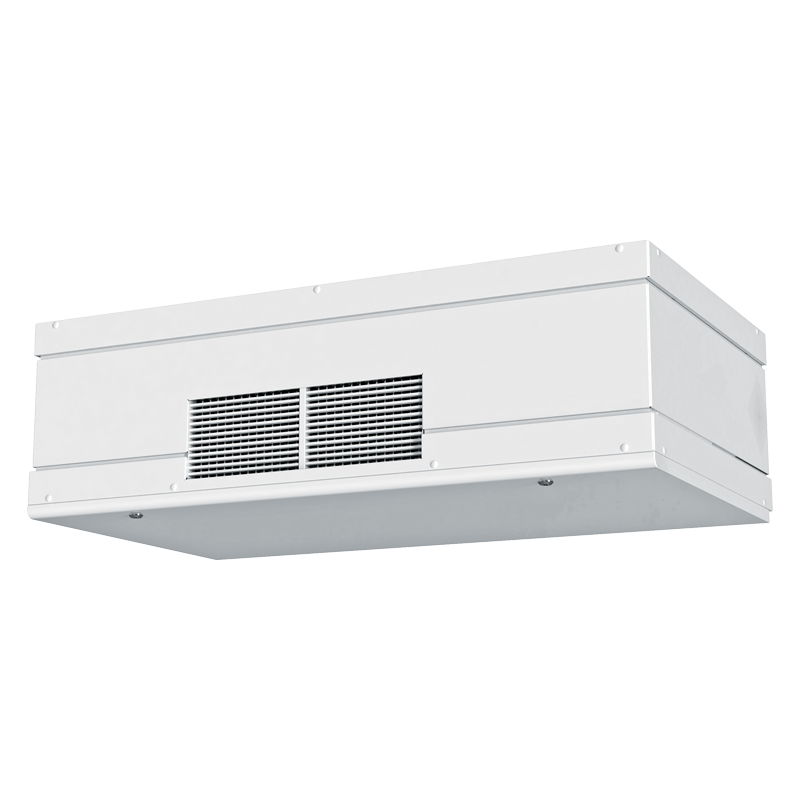

Blauberg CIVIC EC DB V.2

Druckversion

Die Lüftungsanlagen CIVIC EC DB V.2 sind für Einzelraumlüftung in Schulklassen, Büroräumen und anderen öffentlichen und gewerblichen Räumen konstruiert. Förderleistung bis 1000 m³/h.

Modellmerkmale

Serien von Produkten

CIVIC EC DB 300 S21 V.2

CIVIC EC DBE 300 S21 V.2

CIVIC EC DBE2 300 S21 V.2

CIVIC EC DB 500 S21 V.2

CIVIC EC DBE 500 S21 V.2

CIVIC EC DBE2 500 S21 V.2

CIVIC EC DB 1000 S21 V.2

CIVIC EC DBE 1000 S21 V.2

CIVIC EC DBE2 1000 S21 V.2

CIVIC EC DB 300 S21 V.2

CIVIC EC DBE 300 S21 V.2

CIVIC EC DBE2 300 S21 V.2

CIVIC EC DB 500 S21 V.2

CIVIC EC DBE 500 S21 V.2

CIVIC EC DBE2 500 S21 V.2

CIVIC EC DB 1000 S21 V.2

CIVIC EC DBE 1000 S21 V.2

CIVIC EC DBE2 1000 S21 V.2

CIVIC EC DB 300 S21 V.2CIVIC EC DBE 300 S21 V.2CIVIC EC DBE2 300 S21 V.2

CIVIC EC DB 500 S21 V.2CIVIC EC DBE 500 S21 V.2CIVIC EC DBE2 500 S21 V.2

CIVIC EC DB 1000 S21 V.2CIVIC EC DBE 1000 S21 V.2CIVIC EC DBE2 1000 S21 V.2

Beschreibung
Varianten
Downloads
Bezeichnungsschlüssel
Zubehör

Beschreibung

EIGENSCHAFTEN

Die Lüftungsanlagen CIVIC EC DB V.2 sind für Einzelraumlüftung in Schulklassen, Büroräumen und anderen öffentlichen und gewerblichen Räumen konstruiert. Sie bieten eine einfache und effiziente Lüftungslösung für bestehende und sanierte Räume, ohne dass Lüftungsrohre verlegt werden müssen.
Effiziente Be- und Entlüftung für einzelne Räume.EC-Motoren mit niedrigem Stromverbrauch.Geräuscharmer Betrieb. Einfache Montage.

AUFBAU

MOTOREN

Gehäuse aus hochwertigem polymerbeschichtetem Stahl, mit wärmeund schalldämmender Isolation aus Mineralwolle, expandiertem Synthesekautschuk oder anderen Materialien.Ausführungen mit integriertem Vor- und Nachheizregister für den Einsatz in kalten Klimazonen erhältlich.

Für Be- und Entlüftung werden hocheffiziente EC-Motoren mit Außenläufer und Radiallaufräder mit vorwärts gekrümmten Schaufeln verwendet. EC-Motoren erreichen ein sehr gutes Verhältnis von Leistung zu Fördervolumen und ermöglichen so energieeffiziente Lüftung nach aktuellsten Anforderungen.EC-Motoren zeichnen sich durch hohe Leistung, niedrigen Geräuschpegel und optimale Steuerbarkeit bei allen Drehgeschwindigkeiten aus. Unbestrittener Vorteil des elektronisch kommutierten Motors ist sein hoher Wirkungsgrad (bis 90 %).

LUFTFILTERUNG

Abluftkassettenfilter: ISO Coarse >60 % (G4).Zuluftkassettenfilter: ISO ePM1 60 % (F7).

BYPASS

STEUERUNG

Die Lüftungsanlagen sind mit einem Bypass ausgestattet. Im Sommer öffnet sich die Bypassklappe für eine natürliche Lüftung und Kühlung.

Die Lüftungsanlagen CIVIC EC DB S21 V.2 verfügen über ein eingebautes Steuerungssystem.
Die Steuereinheit S21 ermöglicht die Integration der Anlage in Smart Home-/Gebäudeleitsysteme.
Die Lüftungsanlage kann mit der App Blauberg Home über WLAN gesteuert werden.


Blauberg Home App für Android herunterladen	Blauberg Home App für iOS herunterladen

LUFTKLAPPEN

Automatische Zu- und Abluftklappen verhindern Luftzug bei Stillstand der Lüftungsanlage.

HEIZREGISTER

VORHEIZUNG

Die Lüftungsanlagen CIVIC DBE V.2 und CIVIC EC DBE2 V.2 sind mit einem Elektro-Vorheizregister für den Frostschutz des Wärmetauschers ausgestattet.

NACHHEIZUNG

Die Lüftungsanlagen CIVIC EC DBE V.2 sind mit einem Elektro-Nachheizregister zur Temperaturerhöhung der Zuluft ausgestattet.

WÄRMETAUSCHER

STEUERUNGSFUNKTIONEN

Die Lüftungsanlage CIVIC EC DB V.2 ist mit einem Gegenstrom Wärmetauscher aus Polystyrol ausgestattet.

• In der kalten Jahreszeit entnimmt die frische, kalte Außenluft die Wärmeenergie aus der warmen Abluft. Das Kondensat sammelt sich in einer Auffangwanne und wird über das Abluftrohr nach außen geführt.

• In der warmen Jahreszeit überträgt die hereinkommende warme Außenluft die Wärme an die herausgehende Abluft und die abgekühlte Zuluft strömt in den Raum. Dies kann Klimaanlagen entlasten.

Funktionen	Beschreibung
WLAN-Steuerung der Lüftungsanlage über die mobile App	+
Steuerung der Lüftungsanlage über externes Bedienfeld	S22 Bedienfeld (optional)
Steuerung der Lüftungsanlage über drahtloses externes Bedienfeld	S22 Wi-Fi Bedienfeld (optional)
Steuerung der Lüftungsanlage über externes LCD-Bedienfeld mit Kabel	S25 Bedienfeld (optional)
Gebäudeleitsysteme	RS-485
	Wi-Fi
	Ethernet
	MODBUS (RTU, TCP)
Drehzahlschalter	+
Filterwechselanzeige	gemäß Filtertimer
Alarmanzeige	vollständige Alarmbeschreibung in mobiler App
Zeitgesteuerter Betrieb	+
Bypass	automatisch gesteuert
Bypass	manuell gesteuert
Timer	+
Boost-Betrieb	+
Kamin-Betrieb	+
Frostschutz	durch zyklische Abschaltungen des Zuluftventilators
Frostschutz	über Vorheizung (optional)
Anschluss eines Nachheizregisters	optional
Kontrolle der Mindest-Zulufttemperatur	+
Feuchtigkeitskontrolle	optional
CO₂-Kontrolle	optional
VOC-Kontrolle	optional
PM2.5-Kontrolle	optional
Anschluss eines Brandmelders	optional

Optional: Diese Funktion ist bei Einsatz des entsprechenden Zubehörteils (siehe Zubehör) verfügbar. Vor- und Nachheizregister müssen zusammen mit der Anlage bestellt werden, da diese nicht nachträglich eingebaut werden können.

FUNKTIONSWEISE

In der kalten Jahreszeit entnimmt die frische, kalte Außenluft die Wärme und Feuchte über die Enthalpie-Membran aus der Abluft.
In der warmen Jahreszeit entnimmt die Abluft die Wärme und Feuchte über die Enthalpie-Membran aus der Außenluft und die abgekühlte Zuluft strömt in den Raum.

Varianten

Name der Modifikation
CIVIC EC DB 1000 S21 V.2
CIVIC EC DB 300 S21 V.2
CIVIC EC DB 500 S21 V.2
CIVIC EC DBE 1000 S21 V.2
CIVIC EC DBE 300 S21 V.2
CIVIC EC DBE 500 S21 V.2
CIVIC EC DBE2 1000 S21 V.2
CIVIC EC DBE2 300 S21 V.2
CIVIC EC DBE2 500 S21 V.2

Name der Modifikation
CIVIC EC DB 1000 S21 V.2
CIVIC EC DB 300 S21 V.2
CIVIC EC DB 500 S21 V.2
CIVIC EC DBE 1000 S21 V.2
CIVIC EC DBE 300 S21 V.2
CIVIC EC DBE 500 S21 V.2
CIVIC EC DBE2 1000 S21 V.2
CIVIC EC DBE2 300 S21 V.2
CIVIC EC DBE2 500 S21 V.2


+
+
+
+
+
+
+
+
+

Technische Unterlagen

Bezeichnungsschlüssel

Modell	Motortyp	Montage	Bypass	Heizregister	Ablaufpumpe*	Nennförderleistung, m³/h	Steuerung	Modernisierung
CIVIC	EC: elektronisch kommutierter Synchronmotor	D: Hängemontage, horizontal gerichtete Stutze D1: Hängemontage, vertikal gerichtete Stutzen	B: integrierter Bypass	_: kein Heizregister E: Vorheizung E2: Vor und Nachheizung	_: keine Ablaufpumpe CP: eingebaute Ablaufpumpe	300; 500; 1000	S21	V.2: zweite modernisierte Generation

*Die Anlagen CIVIC EC DB... 1000 S21 V.2 sind standardmäßig mit einer Ablaufpumpe ausgestattet.

Zubehör

	CIVIC EC DB 300 S21 V.2 CIVIC EC DBE 300 S21 V.2 CIVIC EC DBE2 300 S21 V.2	CIVIC EC DB 500 S21 V.2 CIVIC EC DBE 500 S21 V.2 CIVIC EC DBE2 500 S21 V.2	CIVIC EC DB 1000 S21 V.2 CIVIC EC DBE 1000 S21 V.2 CIVIC EC DBE2 1000 S21 V.2
Abluftfilter ISO Coarse >60 % (G4)	FP 320x373x48 G4	FP 379x334x48 G4	FP 654x480x48 G4
Zuluftfilter ISO ePM1 60 % (F7)	FP 320x211x48 F7	FP 379x254x48 F7	FP 654x480x48 F7
Außengitter	VDA 200 CFn Аl	VDA 250 CFn Аl	VDA 315 CFn Al
Bedienfeld	S22	S22	S22
WLAN-Bedienfeld	S22 Wi-Fi	S22 Wi-Fi	S22 Wi-Fi
LCD-Bedienfeld	S25	S25	S25
VOC-Sensor	DPWQ30600	DPWQ30600	DPWQ30600
CO₂-Sensor	DPWQ40200	DPWQ40200	DPWQ40200
Feuchtigkeitssensor	DPWС11200	DPWС11200	DPWC11200
CO₂-Sensor mit Anzeige	CD-1	CD-1	CD-1
CO₂-Sensor	CD-2	CD-2	CD-2
CO₂-Sensor	CD-3	CD-3	CD-3
Interner Feuchtigkeitssensor	FS2	FS2	FS2
Feuchtigkeitssensor	HR-S	HR-S	HR-S
Siphon	SFK 20x32	SFK 20x32	SFK 20x32
Ablaufpumpe	CP-2	CP-2	CP-2
Modul des vertikalen Rohranschlusses	VDC Civic 300 DB	VDC Civic 500 DB	VDC Civic 1000 DB
