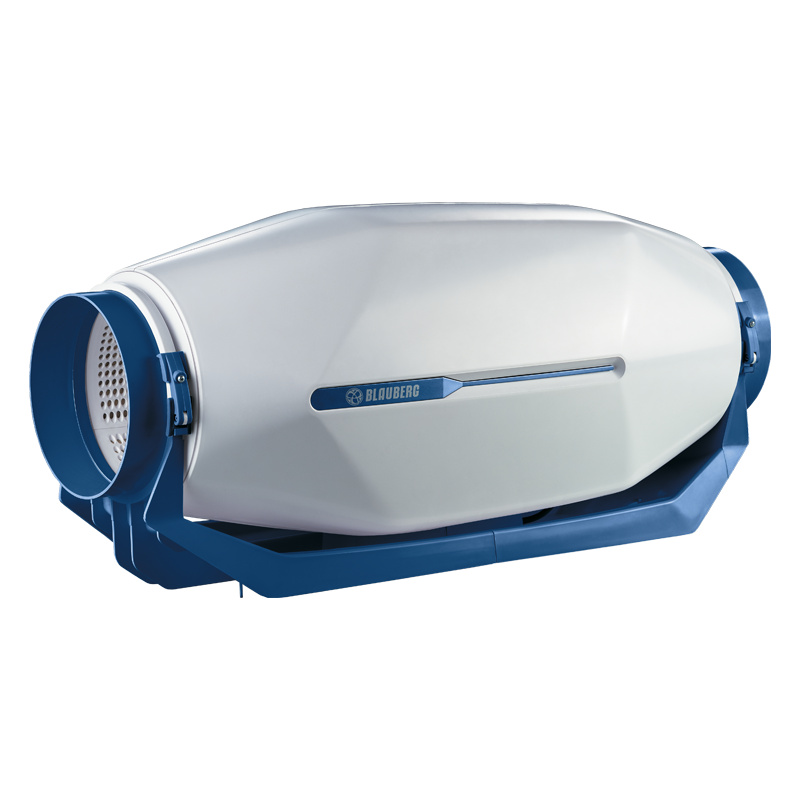

Blauberg inWave EC

Für Zu- und Abluftsysteme von Gewerbeund Industrieräumen, in denen ein niedriger Geräuschpegel benötigt wird.Für Lüftungssysteme, bei denen ein höherer Druck, starker Luftstrom und niedriges Geräuschniveau benötigt wird.Kompatibel mit Lüftungsrohren mit einem Durchmesser von 100, 125, 150 und 160 mm.

Die neue Serie von Rohrventilatoren inWave EC ist mit einem speziell entwickelten Gehäuse ausgestattet, das geräuscharmen Betrieb und hohe aerodynamische Eigenschaften gewährleistet.Die Ventilatoren inWave EC vereinen die Vielseitigkeit und hohen Leistungsmerkmale von Axial- und Radialventilatoren. Sie erzeugen einen starken Luftstrom und hohen Druck, während sie die Effi zienz und Steuerbarkeit von EC-Motoren erreichen.Die Lüftungsstufe ist über den gesamten Drehzahlbereich regelbar. Die Integration mehrerer Ventilatoren in ein Gebäudeleitsystem ist auch mit Sensorsteuerung möglich.

Die Ventilatoren weisen hocheffi ziente, elektronisch kommutierte (EC) Gleichstrommotoren auf.Die EC-Technik erfüllt die aktuellen Anforderungen an energieeffi ziente, kontrollierte Lüftung. Der Energieverbrauch bei EC-Motoren ist bis zu 35 % niedriger als der von Asynchronmotoren.EC-Motoren sorgen für eine optimale Steuerung im ganzen Drehzahlbereich des Ventilators und sind mit einem Überhitzungsschutz mit automatischem Neustart ausgestattet.Der EC-Motor hat keine Schleif- und Verschleißteile wie Kommutatoren und Bürsten. Diese Teile wurden durch eine wartungsfreie EC-Steuerplatine ersetzt.Das Laufrad ist dynamisch ausgewuchtet.Der Ventilator kann mit einer Stromversorgung von 50 Hz und 60 Hz betrieben werden. Die maximale Drehzahl ist nicht von der Stromfrequenz abhängig.

Das Gehäuse besteht aus hochwertigem, langlebigem Kunststoff mit einer 50 mm dicken Schall- und Wärmedämmung aus Mineralwolle.Die Speziallochung und die Mineralwolleschicht sorgen für Schalldämmung über einen weiten Frequenzbereich.Halbaxiales Laufrad aus hochwertigem Kunststoff.Der Diffusor, das speziell konstruierte Laufrad und der Gleichrichter gewährleisten eine gleichmäßige Luftströmungsverteilung und vereinen eine hohe Luftförderleistung und hohen Druck bei niedrigem Geräuschpegel.

FR1: Stufenloser Drehzahlregler von 0 bis 100 % und Stromkabel mit Netzstecker.G1: Stufenloser Drehzahlregler, Temperaturregler mit externem Temperatursensor, Stromkabel mit Netzstecker.Die Option G1 ermöglicht eine automatische, von der Raumtemperatur abhängige Drehzahlregelung. Eine optimale Lösung für die Lüftung von Räumlichkeiten, die eine permanente Anpassung der Lufttemperatur benötigen, wie z.B. Gewächshäuser.W1: Stromkabel mit Netzstecker.

Die Drehzahlregelung erfolgt über ein externes 0–10 V Steuersignal, das von folgenden Quellen bezogen werden kann:

• einem eingebauten oder externen Drehzahlregler
• einer mit Sensoren ausgestattete Steuereinheit
• einem zentralen Gebäudemanagementsystem


Die Leistungsregelung kann nach Temperatur, Druck, Rauch und anderen Steuerparametern erfolgen.Entsprechend der Änderung einer Größe des Steuerungssignals wird auch die Drehzahl gesteuert und der EC-Motor liefert den erforderlichen Volumenstrom.Die Ventilatoren können in ein Gebäudeautomationssystem integriert und darüber gesteuert werden. Auf diese Weise können mehrere Ventilatoren mit hoher Genauigkeit geregelt werden.

Die Ventilatoren sind für den Anschluss an runde Lüftungsrohre konstruiert.Das Ventilatorgehäuse ist mit Montagehalterungen für die Boden-, Wand- oder Deckenmontage ausgestattet. Die Montage ist in einem beliebigen Winkel zur Ventilatorachse möglich.Es muss ausreichender Zugang für Wartungsarbeiten berücksichtigt werden. Der Anschluss an das Stromnetz und die Montage müssen gemäß den Anforderungen der Betriebsanleitung und dem Anschlussschema auf dem Klemmenkasten durchgeführt werden.Zur Erhöhung des Luftvolumenstroms wird eine parallele Montage mehre rer Geräte empfohlen. Zur Erhöhung des Betriebsdrucks wird eine Montage in Reihe empfohlen.
