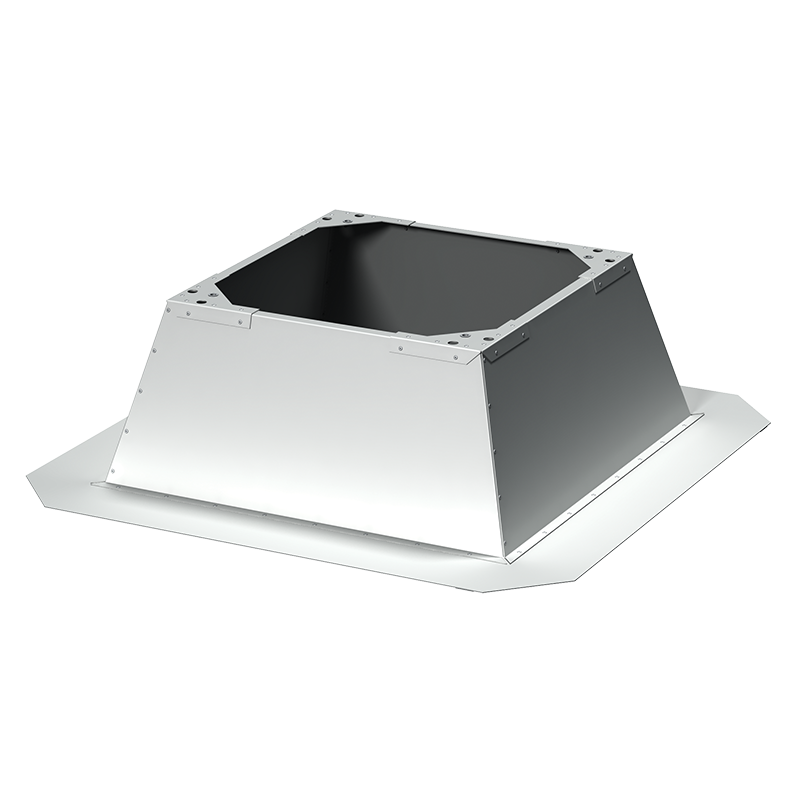

Blauberg MRDL

  • Beschreibung
  • Varianten
  • Downloads
Beschreibung
Beschreibung
ANWENDUNG

Für Erleichterung der Montage und Einstellung der Dachventilatoren Tower-H, Tower-V, Tower-H EC, Tower-V EC, Tower-A, Tower-AL auf einem Flachdach.
Verhindert Wassereintritt in einen Luftkanal oder Lüftungsschacht.

AUFBAU

Der Montagerahmen wird auf dem Dach mit Flanschen an dessen Boden befestigt, mit nachfolgender Isolierung. Der Ventilator ist an den Montagerahmen mit Schrauben fixiert.

MONTAGE

Die Montagerahmen sind in einer Standardausführung (Modell MRDL) oder einer isolierter Ausführung (Modell MRIDL) verfügbar.
Gehäuse aus verzinktem Stahl.
Das Modell MRIDL hat eine Wärme- und Geräuschdämmung aus einer 20 mm dicken Schicht Mineralwolle.
Speziell konzipierte Flansche am Rahmenboden ermöglichen eine einfache und zuverlässige Montage auf dem Dach. Das Gehäuse hat die Gewindebohrungen zur Befestigung des Ventilators mit Befestigungsschrauben.Größe 630 – 1100 hat eine abnehmbare Wartungstür mit Schraubenbefestigung für einfache Montage.

Varianten
Name der Modifikation
MRDL 1000
MRDL 1100
MRDL 200-225
MRDL 250-315
MRDL 355-400
MRDL 450-500
MRDL 560
MRDL 630
MRDL 710
MRDL 800
MRDL 900
+
+
+
+
+
+
+
+
+
+
+
Technische Unterlagen
Technische Unterlagen
MRDL - Datenblatt (pdf 148.7Kb)
MRDL - Bild (png 205.19Kb)
