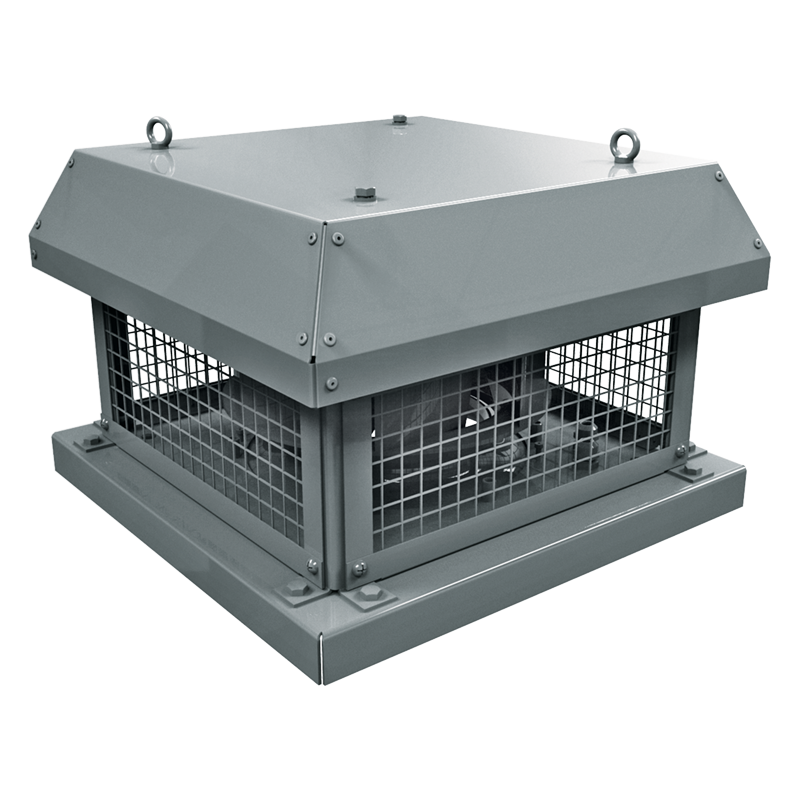

Blauberg Tower-H EC

Abluftsysteme für Gewerbe-, Büro- und andere öffentliche oder industrielle Räume. Dachmontage. Für alle Dachtypen oder senkrechte Lüftungsschächte. Für die Einrichtung von energiesparenden und steuerbaren Belüftungssystemen.

Hochleistungs-EC-Gleichstrommotor mit Außenläufer und Laufrad mit rückwärts gekrümmten Schaufeln. Die EC-Technik erfüllt die aktuellen Anforderungen an energieeffiziente, kontrollierte Lüftung. Der Energieverbrauch von EC-Motoren ist um bis zu 35 % niedriger als der von Asynchronmotoren. EC-Motoren sorgen für eine optimale Steuerung im ganzen Drehzahlbereich des Ventilators und sind mit einem Überhitzungsschutz mit automatischem Neustart ausgestattet. EC-Motoren besitzen keine Reibungs- oder Verschleißteile, wie beispielsweise Kommutatoren oder Bürsten. Diese Teile sind durch eine elektronische, wartungsfreie EC-Steuerplatine ersetzt. Dynamisch ausgewuchtete Turbine. Die Ventilatoren können sowohl an 50 Hz- als auch an 60 Hz-Stromnetzen betrieben werden, dies hat keinen Einfluss auf die maximale Drehzahl.

Die Drehzahlregelung des Ventilators erfolgt mit einem 0–10 V Steuersignal von den folgenden Quellen:

• Eingebauter oder externer Drehzahlregler;
• Steuereinheit mit Sensoren;
• Gebäudemanagementsystem.

Die Leistungsregelung kann nach Temperatur, Druck, Rauch und anderen Steuerparametern erfolgen. Mit Änderung des Signalwerts ändert der Ventilator mit EC-Motor seine Drehzahl und liefert das erforderliche Luftvolumen in das Lüftungssystem. Es können mehrere Ventilatoren mit EC-Motor in ein Gebäudeautomationssystem integriert und darüber gesteuert werden und einzeln nach lokalen Bedürfnissen geregelt werden.

Gehäuse aus Stahl, mit witterungsbeständiger Polymerfarbe beschichtet. Horizontaler Luftauswurf. Anschlusskasten für Netzanschluss. Ausgelegt für Dauerbetrieb. Das Laufrad ist durch ein Schutzgitter geschützt.Obere Abdeckung mit zwei Ringschrauben für leichteren Transport des Ventilators auf das Dach mittels Hebevorrichtungen.Mit Anschlussplatte zur Befestigung an der Dachoberfläche.

Vertikaler Einbau auf dem Dach, direkt über dem Luftkanal oder Lüftungsschacht. Der Ventilator wird an einen quadratischen Kanal oder an den Montagerahmen MRDL / MRIDL (siehe Zubehör) angeschlossen. Der Gegenflansch FDL (siehe Zubehör) wird am Boden des Ventilators befestigt und dient dem Anschluss des Rundrohres. Die Rückschlagklappen der KDL-Serie (siehe Zubehör) werden für die Vermeidung von Luftrückstrom bei abgeschaltetem Lüftungssystem verwendet. Der flexible Antivibrations-Verbinder VDL (siehe Zubehör) verhindert die Weiterleitung von Vibrationen des Ventilators an den Luftkanal. Der Stromanschluss erfolgt über den externen Anschlusskasten.
