Blauberg BlauAIR CFP 2500

Druckversion

Deckenmontierte Lüftungsanlage mit Wärmerückgewinnung
Nennförderleistung – 2500 m³/h

EAN

Zu Projekt hinzufügen

Zum Vergleich hinzufügen

Beschreibung
Charakteristik
Downloads
Steuereinheit S21

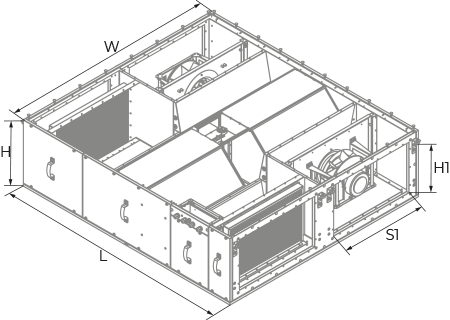

Außenabmessungen
Verbinder und Adapter
Zusätzliche Register

Beschreibung

EIGENSCHAFTEN

Hocheffiziente EC-Ventilatoren, rückwärtsgekrümmt, Außenläufer. Integrierte Plug-and-Play-Steuerung. Automatischer Bypass in voller Größe. Eco Design '18-konform. Schwenkbare Revisionstüren. Optionale Außenmontage mit Außenmontagesatz für CFP 5000-6000. Web-Interface, MODBUS, Ausgänge für zusätzliche Direktverdampfer oder Wasserkühlung/-heizung. Kompletter Satz an Zubehör: Schalldämpfer, Economizer, VAV, CAV usw. Betrieb über Timer und Sensoren:
• Feuchtigkeit
• CO₂
• Temperatur
• Konstantdruck
• Timer
• Tages-/Wochenplan

GEHÄUSE

Doppelwandig Rahmenlos Hitze- und schallisoliert mit 40 mm Mineralwolle (90 kg/m³) für CFP 500–3500 und 50 mm für CFP 5000–6000 Außenschicht: Aluzink Innenschicht: Aluzink EN1886-Klasse: D1, T3, TB4

WÄRMETAUSCHER

Hocheffizienter Gegenstrom-Wärmetauscher aus Polystyrol. Auffangwanne aus Edelstahl auf der Zu- und Abluftseite.

BYPASS UND KLAPPEN

Automatische 100 %-Wärmetauscher-Bypass-Klappe mit Antrieb von Belimo bietet aktiven Frostschutz sowie passive Kühlung und Heizung. Integrierte automatische Außenklappen mit Belimo-Antrieben.

FILTER

Panel-/Taschenfilter: Filterklasse ISO ePM1 ≥ 50% - F7

Charakteristik

Parameter	BlauAIR CFP 2500	Maßeinheit
Versorgungsspannung	200-240	V
Phase	1	˜
Frequenz	50/60	Hz
Max. Stromverbrauch	3.75	А
Leistungsaufnahme	2x740	W
Drehzahl	2640	min^-1
Förderleistung	2500	m³/h
Zulässige Umgebungstemperatur	-35...+50	°С
Geräuschpegel bei 3 m Entfernung	34	dBА
Fördermitteltemperatur	-25...+40	°С
Motorschutzart	IP54	-
Isolationsklasse	B	-
Abluftfilter	ePM1 ≥ 50% (ISO 16890)	-
Zuluftfilter	F7 (EN 779)	-
Schutz	IP34	-
EC-Motor	ja	-
Gewicht	290	kg
Gehäusematerial	Aluzink	-
Außenmontage	ja	-
Effizienz der Wärmerückgewinnung	ja	-
Luftkanal	für rechteckige Luftkanäle	-
Typ	Be- und Entlüftung	-
Montage	Deckenmontage, Außenmontage	-

Technische Unterlagen

Steuereinheit S21

STEUERUNG

Die Anlagen BlauAir S21 sind mit einem integrierten Steuerungssystem ausgestattet. Das Fernbedienfeld ist nicht im Lieferumfang enthalten (separat erhältlich). Die Steuereinheit S21 ermöglicht die Integration der Anlage in Smart Home-System oder BMS (Building Management System). Die Lüftungsanlage kann mit der App Blauberg AHU über WLAN gesteuert werden.

Blauberg AHU App für Android herunterladen

Blauberg AHU App für iOS herunterladen

Funktion
WLAN-Steuerung der Lüftungsanlage über die mobile App	+
Steuerung der Lüftungsanlage über Fernbedienfeld mit Kabel	Bedienfeld S22 (optional)
Steuerung der Lüftungsanlage über drahtloses Fernbedienfeld	Bedienfeld S22 WiFi (optional)
Steuerung der Lüftungsanlage über LCD-Bedienfeld mit Kabel	Bedienfeld S25 (optional)
Gebäudeleitsysteme	RS-485
	WLAN
	Ethernet
	MODBUS (RTU, TCP)
Blauberg Cloud Server	+
Einstellung der Lüftungsstufe	+
Filterwechselanzeige	gemäß Filtertimer
Filterwechselanzeige	gemäß Differenzdruckschalter der Filterverschmutzung
Alarmanzeige	vollständige Alarmbeschreibung in der mobilen App
Zeitgesteuerter Betrieb	+
Bypass	automatisch gesteuert
Bypass	manuell gesteuert
Timer	+
Boost-Betrieb	+
Kamin-Betrieb	+
Frostschutz	durch zyklische Abschaltungen des Zuluftventilators
Frostschutz	über Vorheizung (optional)
Anschluss eines Nachheizregisters	optional
Anschluss eines Kühlregisters	optional
Kontrolle der Mindest-Zulufttemperatur	+
Feuchtigkeitskontrolle	optional
CO₂-Kontrolle	optional
VOC-Kontrolle	optional
PM2,5-Kontrolle	optional
Anschluss eines Brandmelders	optional
