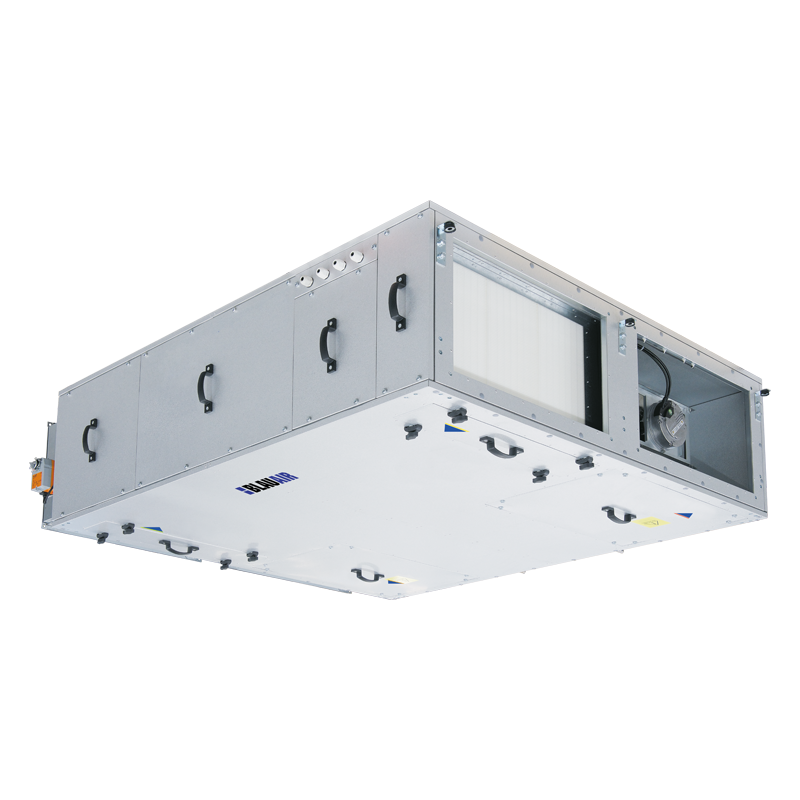

Blauberg BlauAIR CFP

  • Beschreibung
  • Varianten
  • Downloads
  • Steuereinheit S21
  • Außenabmessungen
  • Verbinder und Adapter
  • Zusätzliche Register
Beschreibung
Beschreibung
EIGENSCHAFTEN

Hocheffiziente EC-Ventilatoren, rückwärtsgekrümmt, Außenläufer. Integrierte Plug-and-Play-Steuerung. Automatischer Bypass. Ecodesign'18-konform. Plattenwärmetauscher aus Polystyrol. Panelfilter ePM1 55%. Schwenkbare Revisionstüren. Optionale Außenmontage mit Außenmontagesatz für CFP 5000-6000. Web-Interface, MODBUS, Ausgänge für zusätzliche Direktverdampfer oder Wasserkühlung/Heizung. Kompletter Satz an Zubehör: Schalldämpfer, Economizer, VAV, CAV usw. Betrieb über Feuchtigkeit/CO2/Temperatur/Konstantdruck/Timer.



GEHÄUSE

Doppelwandig Rahmenlos 40 mm Mineralwolle 90 kg/m³ für CFP 500-3500 und mit Rahmen 50 mm für CFP 5000-6000 Außenschicht: Aluzink Innenschicht: Aluzink EN1886-Klasse: D1, T3, TB3

WÄRMETAUSCHER

Hocheffizienter Gegenstrom-Wärmetauscher, bestehend aus profilierten Aluminiumplatten, die mit elastischem, hitzebeständigem Dichtungsmittel abgedichtet sind. Auffangwanne aus Edelstahl auf der Zu- und Abluftseite.

  BYPASS UND KLAPPEN

Automatische 100 % Wärmetauscher-Bypass-Klappe mit Belimo-Antrieb bietet aktiven Frostschutz sowie passive Kühlung und Heizung. Integrierte automatische Außenklappen mit Belimo-Antrieben.

FILTER

Panelfilter der Klasse F7 an Zuluft und Abluft.

Varianten
Name der Modifikation
BlauAIR CFP 1000
BlauAIR CFP 1500
BlauAIR CFP 2500
BlauAIR CFP 3500
BlauAIR CFP 500
BlauAIR CFP 5000
BlauAIR CFP 6000
BlauAIR CFP 700
+
+
+
+
+
+
+
+
Technische Unterlagen
Technische Unterlagen
Wählen Sie den Art des Dokuments
  • Kataloge
  • Technische Dokumentation
  • Zertifikate
Katalog "BlauAIR 2021" (pdf 12.95Mb)
BlauAIR CFP - Bild (png 301.34Kb)
BlauAIR CFP - Betriebsanleitung (pdf 3.67Mb)
BlauAIR CFP - Datenblatt (pdf 1.44Mb)
Automatisches Steuerungssystem BlauAir (S30, S31, S32) - Betriebsanleitung (pdf 3.61Mb)
Steuereinheit S21
Steuereinheit S21
STEUERUNG

Die Anlagen BlauAir S21 sind mit einem integrierten Steuerungssystem ausgestattet. Das Fernbedienfeld ist nicht im Lieferumfang enthalten (separat erhältlich). Die Steuereinheit S21 ermöglicht die Integration der Anlage in Smart Home-/Gebäudeleitsysteme. Die Lüftungsanlage kann mit der App Blauberg AHU über WLAN gesteuert werden.

Blauberg AHU App für Android herunterladen

Blauberg AHU App für iOS herunterladen


Funktion
WLAN-Steuerung der Lüftungsanlage über die mobile App +
Steuerung der Lüftungsanlage über Fernbedienfeld mit Kabel Bedienfeld S22 (optional)
Steuerung der Lüftungsanlage über drahtloses Fernbedienfeld Bedienfeld S22 WiFi (optional)
Steuerung der Lüftungsanlage über LCD-Bedienfeld mit Kabel Bedienfeld S25 (optional)
Gebäudeleitsysteme RS-485
WLAN
Ethernet
MODBUS (RTU, TCP)
Blauberg Cloud Server +
Einstellung der Lüftungsstufe +
Filterwechselanzeige gemäß Filtertimer
gemäß Differenzdruckschalter der Filterverschmutzung
Alarmanzeige vollständige Alarmbeschreibung in der mobilen App
Zeitgesteuerter Betrieb +
Bypass automatisch gesteuert
manuell gesteuert
Timer +
Boost-Betrieb +
Kamin-Betrieb +
Frostschutz durch zyklische Abschaltungen des Zuluftventilators
durch Vorheizung (optional)
Anschluss eines Nachheizregisters optional
Anschluss eines Kühlregisters optional
Kontrolle der Mindest-Zulufttemperatur +
Feuchtigkeitskontrolle optional
CO₂-Kontrolle optional
VOC-Kontrolle optional
PM2,5-Kontrolle optional
Anschluss eines Brandmelders optional
Außenabmessungen
Außenabmessungen
  L, mm W, mm H, mm H1, mm S1, mm
CFP 500 1500 1080 360 250
CFP 700 1500 1080 360 250
CFP 1000 1800 1440 380 250 500
CFP 1500 1646 1500 480 350 600
CFP 2500 1646 1500 480 350 600
CFP 3500 1880 1500 630 350 600
CFP 5000 2900 1900 1000 500 800
CFP 6000 2900 1900 1000 500 800
Verbinder und Adapter
Verbinder und Adapter
  Flexible Verbindung, mm Klappe, mm Adapter, mm
CFP 500/CFP 700 Ø 250 Ø 250 Ø 250/400×200
CFP 1000 Ø 315 Ø 315 Ø 315/500×250
CFP 1500/CFP 2500 600×350 600×350 600×350/Ø 315
CFP 3500 600×350 600×350 600×350/Ø 315
CFP 5000/CFP 6000 800×500 800×500
Zusätzliche Register
Zusätzliche Register
        500 700 1000 1500 2500 3500 5000 6000
Warmwasser-Heizregister HW-2 L, mm 350 350 350 360 360 360 350 350
Wasserkühler CW-3 L, mm 425 425 540 505 505 505 505 505
Elektro-Heizregister HE L, mm 306 306 306 220 220 220 505 505
Direktverdampfer-Kühlregister CDX-3 L, mm 425 425 540 505 505 505 505 505
