Blauberg BlauAIR RH 3500


Bodenmontierte Lüftungsanlage mit Wärmerückgewinnung
Nennförderleistung – 3500 m³/h
EAN codeEAN
  • Beschreibung
  • Charakteristik
  • Downloads
  • Steuereinheit S21
  • Außenabmessungen
  • Verbinder und Adapter
  • Zusätzliche Register
Beschreibung
Beschreibung
EIGENSCHAFTEN

Hocheffiziente EC-Ventilatoren, rückwärtsgekrümmt, Außenläufer. Integrierte Plug-and-Play-Steuerung. Optionale Außenmontage mit Außenmontagesatz. Web-Interface, MODBUS, Ausgänge für zusätzliche Direktverdampfer oder Wasserkühlung/-heizung. Kompletter Satz an Zubehör: Schalldämpfer, Economizer, VAV, CAV usw. Betrieb über Timer und Sensoren:
• Feuchtigkeit
• CO2
• Temperatur
• Konstantdruck
• Timer
• Tages-/Wochenplan



GEHÄUSE

Doppelwandig Rahmenlos Hitze- und schallisoliert mit 40 mm Mineralwolle (90 kg/m³) für RH 800–6000 und 50 mm für RH 9000 Außenschicht: Aluzink Innenschicht: Aluzink EN1886-Klasse: D1, T3, TB4

WÄRMETAUSCHER

Der hocheffiziente Rotationswärmetauscher ist in zwei Ausführungen erhältlich:

  • Kondensationstyp (Aluminium) – Standardausführung
  • Enthalpietyp für heiße und feuchte Bereiche – optional
  BYPASS UND KLAPPEN

Integrierte automatische Außenklappen mit Antrieben von Belimo. In Anlagen ab 1500 enthalten.

FILTER

Panel-/Taschenfilter: Filterklasse ISO ePM1 ≥ 50% - F7

Charakteristik
Charakteristik
Parameter BlauAIR RH 3500 Maßeinheit
Versorgungsspannung 380-480 V
Phase 3 ˜
Frequenz 50/60 Hz
Max. Stromverbrauch 3.95 А
Leistungsaufnahme 2x1230 W
Drehzahl 2400 min-1
Förderleistung 3500 m³/h
Zulässige Umgebungstemperatur -35...+50 °С
Geräuschpegel bei 3 m Entfernung 35 dBА
Fördermitteltemperatur -25...+40 °С
Motorschutzart IP54 -
Isolationsklasse B -
Abluftfilter ePM1 ≥ 50% (ISO 16890) -
Zuluftfilter F7 (EN 779) -
Schutz IP34 -
EC-Motor ja -
Gewicht 328 kg
Gehäusematerial Aluzink -
Außenmontage ja -
Effizienz der Wärmerückgewinnung ja -
Luftkanal für rechteckige Luftkanäle -
Typ Be- und Entlüftung -
Montage Bodenmontage, Außenmontage -
Technische Unterlagen
Technische Unterlagen
Wählen Sie den Art des Dokuments
  • Kataloge
  • Technische Dokumentation
  • Zertifikate
Katalog "BlauAIR 2023" (pdf 11.7Mb)
BlauAIR RH - Bild (png 550.82Kb)
BlauAIR RH - Datenblatt (pdf 3.45Mb)
BlauAIR RH - Betriebsanleitung (pdf 1.53Mb)
Automatisches Steuerungssystem BlauAir (S30, S31, S32) - Betriebsanleitung (pdf 3.61Mb)
DX-Kälteanlage - Montageanleitung (pdf 1.26Mb)
Flüssigkeitswärmetauscher HW/CW - Installationsanleitung (pdf 1.84Mb)
Steuereinheit S21
Steuereinheit S21
STEUERUNG

Die Anlagen BlauAir S21 sind mit einem integrierten Steuerungssystem ausgestattet. Das Fernbedienfeld ist nicht im Lieferumfang enthalten (separat erhältlich). Die Steuereinheit S21 ermöglicht die Integration der Anlage in Smart Home-System oder BMS (Building Management System). Die Lüftungsanlage kann mit der App Blauberg AHU über WLAN gesteuert werden.

Blauberg AHU App für Android herunterladen

Blauberg AHU App für iOS herunterladen


Funktion
WLAN-Steuerung der Lüftungsanlage über die mobile App +
Steuerung der Lüftungsanlage über Fernbedienfeld mit Kabel Bedienfeld S22 (optional)
Steuerung der Lüftungsanlage über drahtloses Fernbedienfeld Bedienfeld S22 WiFi (optional)
Steuerung der Lüftungsanlage über LCD-Bedienfeld mit Kabel Bedienfeld S25 (optional)
Gebäudeleitsysteme RS-485
WLAN
Ethernet
MODBUS (RTU, TCP)
Blauberg Cloud Server +
Einstellung der Lüftungsstufe +
Filterwechselanzeige gemäß Filtertimer
gemäß Differenzdruckschalter der Filterverschmutzung
Alarmanzeige vollständige Alarmbeschreibung in der mobilen App
Zeitgesteuerter Betrieb +
Bypass automatisch gesteuert
manuell gesteuert
Timer +
Boost-Betrieb +
Kamin-Betrieb +
Frostschutz durch zyklische Abschaltungen des Zuluftventilators
über Vorheizung (optional)
Anschluss eines Nachheizregisters optional
Anschluss eines Kühlregisters optional
Kontrolle der Mindest-Zulufttemperatur +
Feuchtigkeitskontrolle optional
CO₂-Kontrolle optional
VOC-Kontrolle optional
PM2,5-Kontrolle optional
Anschluss eines Brandmelders optional

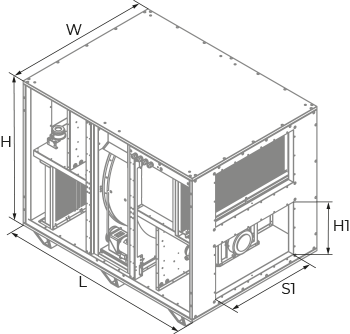

Außenabmessungen
Außenabmessungen
  L, mm W, mm H, mm H1, mm S1, mm
RH 3500 1300 1260 1290 400 700
Verbinder und Adapter
Verbinder und Adapter
  Flexible Verbindung, mm Klappe, mm Adapter, mm
RH 3500 700×400 700×400 700×400/Ø 400
Zusätzliche Register
Zusätzliche Register

Warmwasser-Heizregister WKH
Wasserkühler KWK
Elektro-Heizregister EKH / EVH
Direktverdampfer-Kühlregister KFK / DX
