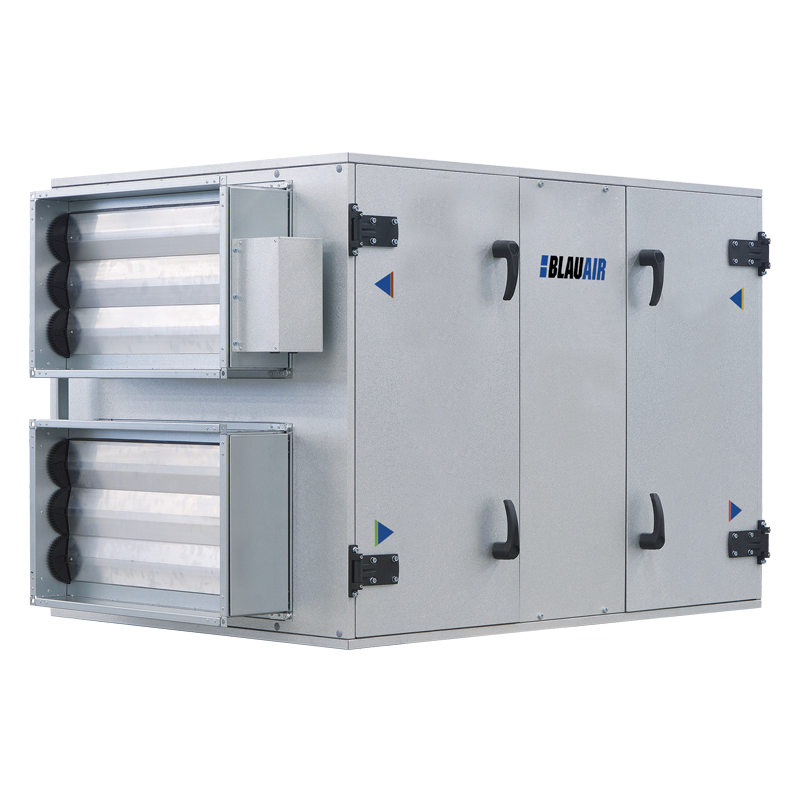

Blauberg BlauAIR RH

  • Beschreibung
  • Varianten
  • Downloads
  • Steuereinheit S21
  • Außenabmessungen
  • Verbinder und Adapter
  • Zusätzliche Register
Beschreibung
Beschreibung
EIGENSCHAFTEN

Hocheffiziente EC-Ventilatoren, rückwärtsgekrümmt, Außenläufer. Integrierte Plug-and-Play-Steuerung. Hocheffizienter Rotationswärmetauscher in zwei Ausführungen: Kondensationstyp (Aluminium) und Enthalpietyp. Optionale Außenmontage mit Außenmontagesatz. Web-Interface, MODBUS, Ausgänge für zusätzliche Direktverdampfer oder Wasserkühlung/Heizung. Kompletter Satz an Zubehör: Schalldämpfer, Economizer, VAV, CAV usw. Betrieb über Feuchtigkeit/CO2/Temperatur/Konstantdruck/Timer.



GEHÄUSE

Doppelwandig Rahmenlos 40 mm Mineralwolle 90 kg/m³ für RH 800-6000 und mit Rahmen 50 mm für RH 9000 Außenschicht: Aluzink Innenschicht: Aluzink EN1886-Klasse: D1, T3, TB3

WÄRMETAUSCHER

Der hocheffiziente Rotationswärmetauscher ist in zwei Ausführungen erhältlich:

  • Kondensationstyp (Aluminium) – Standardausführung
  • Enthalpietyp für heiße und feuchte Bereiche – optional
  BYPASS UND KLAPPEN

Integrierte automatische Außenklappen mit Belimo-Antrieben. In Anlagen ab 1500 enthalten.

FILTER

Panelfilter der Klasse F7 an Zuluft und Abluft.

Varianten
Name der Modifikation
BlauAIR RH 1200
BlauAIR RH 1500
BlauAIR RH 2500
BlauAIR RH 3500
BlauAIR RH 5000
BlauAIR RH 6000
BlauAIR RH 800
BlauAIR RH 9000
+
+
+
+
+
+
+
+
Technische Unterlagen
Technische Unterlagen
Wählen Sie den Art des Dokuments
  • Kataloge
  • Technische Dokumentation
  • Zertifikate
Katalog "BlauAIR 2021" (pdf 12.95Mb)
BlauAIR RH - Bild (png 550.82Kb)
BlauAIR RH - Datenblatt (pdf 2.81Mb)
BlauAIR RH - Betriebsanleitung (pdf 1.05Mb)
Automatisches Steuerungssystem BlauAir (S30, S31, S32) - Betriebsanleitung (pdf 3.61Mb)
Steuereinheit S21
Steuereinheit S21
STEUERUNG

Die Anlagen BlauAir S21 sind mit einem integrierten Steuerungssystem ausgestattet. Das Fernbedienfeld ist nicht im Lieferumfang enthalten (separat erhältlich). Die Steuereinheit S21 ermöglicht die Integration der Anlage in Smart Home-/Gebäudeleitsysteme. Die Lüftungsanlage kann mit der App Blauberg AHU über WLAN gesteuert werden.

Blauberg AHU App für Android herunterladen

Blauberg AHU App für iOS herunterladen


Funktion
WLAN-Steuerung der Lüftungsanlage über die mobile App +
Steuerung der Lüftungsanlage über Fernbedienfeld mit Kabel Bedienfeld S22 (optional)
Steuerung der Lüftungsanlage über drahtloses Fernbedienfeld Bedienfeld S22 WiFi (optional)
Steuerung der Lüftungsanlage über LCD-Bedienfeld mit Kabel Bedienfeld S25 (optional)
Gebäudeleitsysteme RS-485
WLAN
Ethernet
MODBUS (RTU, TCP)
Blauberg Cloud Server +
Einstellung der Lüftungsstufe +
Filterwechselanzeige gemäß Filtertimer
gemäß Differenzdruckschalter der Filterverschmutzung
Alarmanzeige vollständige Alarmbeschreibung in der mobilen App
Zeitgesteuerter Betrieb +
Bypass automatisch gesteuert
manuell gesteuert
Timer +
Boost-Betrieb +
Kamin-Betrieb +
Frostschutz durch zyklische Abschaltungen des Zuluftventilators
durch Vorheizung (optional)
Anschluss eines Nachheizregisters optional
Anschluss eines Kühlregisters optional
Kontrolle der Mindest-Zulufttemperatur +
Feuchtigkeitskontrolle optional
CO₂-Kontrolle optional
VOC-Kontrolle optional
PM2,5-Kontrolle optional
Anschluss eines Brandmelders optional
Außenabmessungen
Außenabmessungen
  L, mm W, mm H, mm H1, mm S1, mm
RH 800 1400 765 820 315
RH 1200 1400 765 820 315
RH 1500 1300 960 960 350 600
RH 2500 1300 960 960 350 600
RH 3500 1300 1260 1290 400 700
RH 5000 1910 1390 1420 500 1000
RH 6000 1910 1390 1420 500 1000
RH 9000 2090 1738 1815 600 1200
Verbinder und Adapter
Verbinder und Adapter
  Flexible Verbindung, mm Klappe, mm Adapter, mm
RH 800/RH 1200 Ø 315 Ø 315 Ø 315/500×250
RH 1500/RH 2500 600×350 600×350 600×350/Ø 315
RH 3500 700×400 700×400 700×400/Ø 400
RH 5000/RH 6000 1000×500 1000×500
RH 9000 1200×600 1200×600
Zusätzliche Register
Zusätzliche Register
        800 1200 1500 2500 3500 5000 6000 9000
Warmwasser-Heizregister HW-2 L, mm 360 360 360 360 360 360 360 360
Wasserkühler CW-3 L, mm 505 505 505 505 505 505 505 505
Elektro-Heizregister HE L, mm 306 306 220 220 220 360 360 505
Direktverdampfer-Kühlregister CDX-3 L, mm 505 505 505 505 505 505 505 505
