Blauberg Iso-Mix 160

Druckversion

Wärme- und geräuschisolierter Diagonalventilator. Maximale Förderleistung bis 550 m³/h.

EAN4058448016677

Zu Projekt hinzufügen

Zum Vergleich hinzufügen

Beschreibung
Charakteristik
Downloads
Bezeichnungsschlüssel
Aussenabmessungen
zusätzliche technische Daten
Zubehör

Beschreibung

ANWENDEN

Für Zu- und Abluftsysteme von Gewerbeund Industrieräumen, die einen starken Luftstrom, hohen Druck und niedrigen Geräuschpegel erfordern Kompatibel mit Lüftungsrohren mit einem Durchmesser von 100 bis 315 mm

AUFBAU

Das Gehäuse besteht aus polymerbeschichtetem Stahl und ist innen mit einer 50 mm dicken wärme- und geräuschisolierenden Schicht aus Mineralwolle ausgekleidet. Das perforierte Gehäuse und das geräuschisolierende Material sorgen für Schalldämmung über einen weiten Frequenzbereich. Diagonal-Laufrad aus hochwertigem Kunststoff. Der Diffusor, die profi lierten Laufradschaufeln und die Leitschaufeln ermöglichen eine hohe Leistung und starken Druck bei niedrigem Geräuschpegel. Anschluss an das Stromnetz über den externen abgedichteten Anschlusskasten am Ventilatorgehäuse. Gehäuse mit Montagewinkeln zur Befestigung auf dem Boden, an der Wand oder Decke.

MOTOR

Zweistufi ger (dreistufi g für Iso-Mix 200), einphasiger, hocheffi zienter Motor mit geringem Energiebedarf dank Kugellager Integrierter thermischer Überlastungsschutz Schutzart des Motors: IPX4

DREHZAHLREGELUNG

Die Drehzahlregelung kann über einen eingebauten Drehzahlregler (US-Variante) oder einen externen Schalter für mehrstufi ge Ventilatoren (Sonderzubehör) vorgenommen werden. Die stufenlose Drehzahlregelung erfolgt entweder über einen integrierten Drehzahlregler (FR1-Variante), einen externen Thyristor oder einen Trafo-Drehzahlregler (Sonderzubehör), der an die Klemme der maximalen Drehzahl angeschlossen wird.

MONTAGE

Dank der kompakten Bauweise ist der Ventilator ideal für den platzsparenden Einbau. Der Ventilator kann an jeder Stelle des Lüftungssystems eingebaut werden. Die Wand- oder Deckenmontage erfolgt mit Hilfe der mitgelieferten Montagehalter.

VARIANTEN

T: Nachlaufschalter, einstellbar von 2 bis 30 Minuten US: dreistufi ger Drehzahlregler FR1: stufenloser Drehzahlregler von 0 bis 100 % und Stromkabel mit Netzstecker

G1: Drehzahlregler, Temperaturregler mit externem Temperatursensor und Stromkabel mit Netzstecker

GI1: Drehzahlregler, Temperaturregler mit eingebautem Temperatursensor und Stromkabel mit Netzstecker GTI1: Drehzahlregler, Temperaturregler mit eingebautem Temperatursensor, 5-Minuten-Timer und Stromkabel mit Netzstecker Die Ausführungen G1 und GI1 ermöglichen eine automatische Drehzahlregelung in Abhängigkeit von der Raumtemperatur. Die optimale Lüftungslösung für Räume, die eine ständige Temperaturkontrolle erfordern, wie z.B. Gewächshäuser. W1: Stromkabel mit Netzstecker

Charakteristik

Parameter	Iso-Mix 160 min	Iso-Mix 160 max	Maßeinheit
Geschwindigkeitsstufe	min	max	-
Versorgungsspannung	230	230	V
Phase	1	1	˜
Frequenz	50/60	50/60	Hz
Leistungsaufnahme	45	52	W
Stromaufnahme	0.20	0.23	А
Drehzahl	1985	2640	min^-1
Förderleistung	114	153	l/s
Förderleistung	410	550	m³/h
Geräuschpegel bei 3 m Entfernung	26	33	dBА
Maximale Fördermitteltemperatur	+60	+60	°С
Motorschutzart	IP44	IP44	-
Schutz	IPX4	IPX4	-
EC-Motor	nein	nein	-
Gehäusematerial	polymerbeschichteter Stahl	polymerbeschichteter Stahl	-
Außenmontage	nein	nein	-
Effizienz der Wärmerückgewinnung	ja	ja	-
Luftkanal	für Rundrohre	für Rundrohre	-
Aufbau	halbradial	halbradial	-
Typ	Abluft, Zuluft	Abluft, Zuluft	-
SEV-Klasse	C	C	-
Gewicht	6.3	6.3	kg
Montage	Rohreinschub	Rohreinschub	-
ErP	2018	2018	-

Technische Unterlagen

Bezeichnungsschlüssel

Serie	Rohranschlussdurchmesser, mm	Optionen
Iso-Mix	100; 125; 150; 160; 200; 250; 315	T: Nachlaufschalter, einstellbar von 2 bis 30 Minuten US: dreistufiger Drehzahlregler FR1: stufenloser Drehzahlregler von 0 bis 100 % und Stromkabel mit Netzstecker G1: Drehzahlregler, Temperaturregler mit externem Temperatursensor, Stromkabel mit Netzstecker GT1: Drehzahlregler, Temperaturregler mit externem Temperatursensor, 5-Minuten-Timer und Stromkabel mit Netzstecker GI1: Drehzahlregler, Temperaturregler mit eingebautem Temperatursensor und Stromkabel mit Netzstecker GTI1: Drehzahlregler, Temperaturregler mit eingebautem Temperatursensor, 5-Minuten-Timer und Stromkabel mit Netzstecker W1: Stromkabel mit Netzstecker

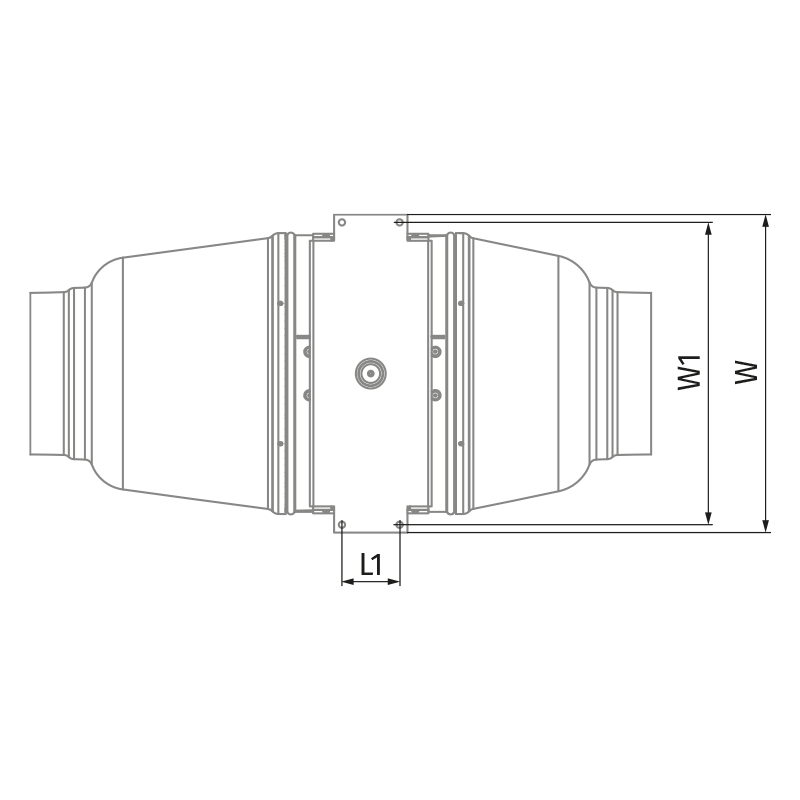

Aussenabmessungen

Modell	Aussenabmessungen, mm
Modell	∅ D	H	L	L1	W	W1
Iso-Mix 160	157	263	580	44	273	231

zusätzliche technische Daten

Um ErP 2018 zu erfüllen, muss ein bedarfsführender Drehzahlregler bzw. Sensor verwendet werden.

Schallleistung, A-bewertet	Gesamt	Frequenzband, Hz								LpA 3 m	LpA 1 m
Schallleistung, A-bewertet	Gesamt	63	125	250	500	1000	2000	4000	8000	LpA 3 m	LpA 1 m
Min. Drehzahl
L_wA saugseitig, d(BA)	59	32	49	55	53	52	38	28	15	38	48
L_wA druckseitig, d(BA)	62	36	41	44	61	53	44	44	29	41	51
L_wA Abstrahlung, d(BA)	47	37	40	41	40	38	29	22	19	26	36
Max. Drehzahl
L_wA saugseitig, d(BA)	68	37	58	65	62	61	44	33	18	48	58
L_wA druckseitig, d(BA)	66	38	43	47	65	57	47	47	31	45	55
L_wA Abstrahlung, d(BA)	53	44	47	48	47	45	34	26	23	33	43

Zubehör

Schalldämpfer	Filterboxen	Elektro-Heizregister	Warmwasser-Heizregister	Rückschlag-klappen	Verschluss-klappen	Schlauchschellen	Drehzahlregler	Drehzahlschalter	Timer/Sensoren

SD	KFBK / KFBT	EKH	WKH	VRV	VK / VKA	K	CDP-2/10 / CDP-2/5	CDT1 E / CDT E1.8	TE(TI) / HSE(HSI) / LSE(LSI) / IRSE(IRSI)
